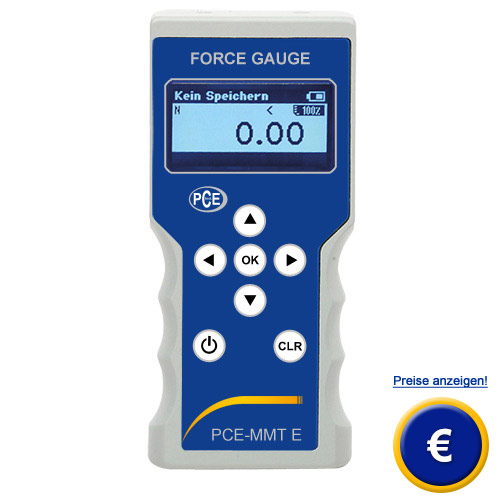

Zug- und Druckkraftmessgerät PCE-MMT E
universell einsetzbares Zug- und Druckkraftmessgerät PCE-MMT E /
50 ... 2000 Hz einstellbare Messfrequenz / 2 digitale Open-Collector-Ausgänge /
optional mit Kraftmessständen PCE-TF 3 / TF 5 und PCE-TF 2 / TF 4 einsetzbar

Das Zug- und Druckkraftmessgerät PCE MMT E kann in Produktion, Qualitätssicherung und Warenkontrolle eingesetzt werden. Das Zug- und Druckkraftmessgerät bestitz einen intelligenten Prozessor und arbeitet mit einem echtzeitfähigen Betriebssystem der neusten Generation. So misst dieses Zug- und Druckkraftmessgerät mittels externer Kraftsensoren die Zug- und Druckkräfte, welche nachher am 2,8´´ großen LC-Display in den N, kg und lb abgelesen werden können. Die Messfrequenz ist zwischen 50 und 2000 Hz einstellbar. Dank eingebauter Speicherfunktion ist es weiterhin möglich die gemessenen Werte in Form von EXCEL kompatiblen *.csv-Dateien zu speichern. Der interne Flashspeicher beträgt 128 kB, eine 2 GB Datenspeicherkarte befindet sich im Lieferumfang. Mit der optional erhältlichen Software SoftPCE können diese nachfolgend auf einen Computer übertragen und dort archiviert werden. Das Zug- und Druckkraftmessgerät kann an je 2 M6 Bohrungen auf der Stirn- und Rückseite montiert werden. Außer Zug- und Druckkraftmessung beherrscht das Zug- und Druckkraftmessgerät auch noch die Drehmomentmessung. Dafür die Sensoren dafür müssen allerdings ebenfalls wie die externen Druckkraftsensoren optional mit zum Gerät bestellt werden. Diese Sensoren sind jeweils mit oder ohne TEDS-Modul* erhältlich. Optional sind außerdem noch eine Anbindung eines inkrementellen Wegsignals (5 V TTL) möglich. Das Zug- und Druckkraftmessgerät PCE-MMT E kann zudem in Verbindung mit dem manuellen Kraftmessstand PCE-TF 2 / PCE-TF 4 und dem motorisierten Kraftmessstand PCE-TF 3 / PCE-TF 5 benutzt werden, welche ebenfalls bei uns erhältlich sind.

Sollten Sie weitere Fragen zum Zug- und Druckkraftmessgerät PCE-MMT E haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976990. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich unserem Zug- und Druckkraftmessgeräten oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- beleuchtetes 2,8 ´´ LC-Display
- externe Messzelle
- verschiedene Sensoren erhältlich
- interner Flash-Speicher und 2 GB SD-Karte

- 2 digitale Open-Collector-Ausgänge
- TEDS Module anschließbar
- optionale Software SoftPCE
- geeignet für Kraftmessstände PCE-TF-Serie

Technische Spezifikation zur Zug- und Druckkraftmessgerät PCE-MMT E

Messunsicherheit

≤ ± 0,05 % des Nennkennwertes

Messfrequenz

50 ... 2000 Hz, einstellbar

Prozessor

32 bit RISC μProzessor, 128kB FlashA

Display

7-stellig + Komma
beleuchtetes, graphisches 2,8´´ LC-Display
(128 x 64 Pixel)

A/D Wandler

24 bit

Analoger Kraftsignalausgang

0 ... 2 V DC

Anzeigeauflösung

± 50.000 digits

Grenzwertsignale

2 digitale Open-Collector-Ausgänge, programmierbar

Spannungsversorgung

4 AA Ni-MH Akkumulatoren + USB-Ladegerät
Verwendung von Standard-Batterien möglich

Datenspeicherung

128 kB Flash-Speicher
austauschbare SD-Karte 2 GB

Datenspeicherungsfrequenz

bis 2.000 Hz bei Echtzeit-Online Speicherung

Datenexport (USB)

Verbindung des Geräts als Streaming Client zur fortlaufenden Übertragung von Echtzeit-Messdaten auf den Computer (...100 Hz)

Export im csv-Format möglich

Anzeige der Echtzeit-Messdaten

opt. Software SoftPCE
(Win XP/Vista, Win 7 und 8)

Abmessungen

170 x 75 x 35 mm (H x B x T)

Gewicht

ca. 620 g

Betriebszeit

ca. 10 h Akkulaufzeit

Gehäuse

Alu-Druckgussgehäuse nach RAL7035

mit Griffmulden und je 2 M6-Befestigungsbohrungnen sowohl auf Stirnseiten, als auch rückseitig zur flexiblen Montage in Prüfrahmen

* Was ist TEDS?

Unter TEDS versteht man ein Transducer Electronic Datasheet. Es handelt sich dabei um einen internationalen Sensorstandard. Jede TEDS-Messzelle verfügt über einen im Sensor oder Stecker integrierten Speicherchip, auf welchem sich die grundlegenden Informationen zur Messzelle befinden. Das können beispielsweise Seriennummer, Messbereich oder Kalibrierdaten sein. Wenn eine TEDS-Messzelle am Messgerät angeschlossen ist, können Sie in dessen Menü die auf dem Speicherchip abgelegten Informationen einsehen.

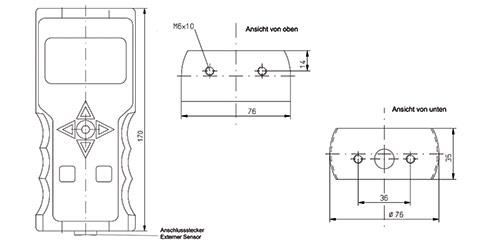

Abmessungen vom Zug- und Druckkraftmessgerät PCE-MMT E

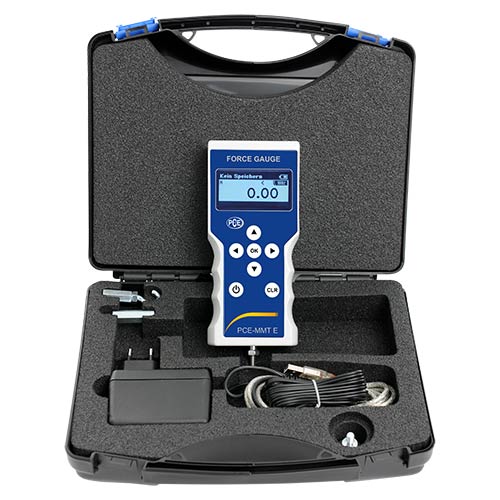

Lieferumfang Zug- und Druckkraftmessgerät PCE-MMT E

1 x Zug- und Druckkraftmessgerät PCE-MMT E, 1 x SD Speicherkarte 2 GB,
1 x Werkskalibrierschein, 1 x USB-Ladegerät, 1 x USB-Kabel

Ladeadapter vom Zug- und Druckkraftmessgerät PCE-MMT E

Im Lieferumfang vom Zug- und Druckkraftmessgerät PCE-MMT E befindet sich ein USB-Ladeadapter. Mit dessen Hilfe lassen sich die sich darin befindlichen Ni-Mh Akkumulatoren sehr leicht laden. Nach Abschluss des kompletten Ladevorgangs beträgt die Akku-Laufzeit über 10 Stunden. Alternativ kann das Zug- und Druckkraftmessgerät PCE-MMT E allerdings auch mit Standard-Batterien betrieben werden.

USB-Datenkabel vom Zug- und Druckkraftmessgerät PCE-MMT E

Ebenfalls befindet sich ein USB-Datenkabel im standardmäßigen Lieferumfang vom Zug- und Druckkraftmessgerät PCE-MMT E. Dieses USB-Kabel macht es möglich, die gemessenen Werte sehr schnell auf einen Computer zu transferieren, um sie dort zu speichern, verarbeiten und archivieren. Bei der Datenanalyse hilft das optional erhältliche Softwareprogramm SoftPCE. Durch die Software können Echtzeit-Messdaten angezeigt werden.

optionales Zubehör für das Zug- und Druckkraftmessgerät PCE-MMT E

manueller Zug- und Druckkraftmessstand
PCE-TF 2 (zum Messstand PCE-TF 2)

motorisierter Zug- und Druckkraftmessstand PCE-TF 3 (zum Messstand PCE-TF 3)

manueller Zug- und Druckkraftmessstand
PCE-TF 4 (zum Messstand PCE-TF 4)

motorisierter Zug- und Druckkraftmessstand PCE-TF 5 (zum Messstand PCE-TF 5)

Signalkabel für das Zug- und Druckkraftmessgerät PCE-MMT E

Das Kabel kann genutzt werden für:

- Sensor Eingangssignale (eines externen
  Kraft- oder Drehmomentsensors)

- Grenzwertsignale
  (für z.B. einen automatischen Maschinen-Stopp)

- Inkrementalsignale, 5-V Pegel
  (Inkremental-Eingang zur Weg- oder
  Winkelmessung mittels Encoder, Bsp.:
  Traversenweg von PCE-TF 3 / PCE-TF 5)

Analoges Signalkabel für das Zug- und Druckkraftmessgerät PCE-MMT E

Das Kabel kann genutzt werden für:

- Kraftsignal ± 2V DC (Analog-Ausgang)

Kraftaufnehmer PCE-HD Serie 25 - 500

- verfügbare Sensoren: 25 kN, 50 kN, 100 kN,
  250 kN, 350 kN, 500 kN

- aus rostfreiem Stahl und hermetisch geschweißt

- IP 68 geschützt

- auch mit TEDS-Modul im Stecker verfügbar

Kraftaufnehmer PCE-HD Serie 1000 - 5000

- verfügbare Sensoren: 1000 kN, 3000 kN,
  5000 kN

- massiver zylindrischer Messkörper

- IP 67 geschützt

- auch mit TEDS-Modul im Stecker verfügbar

Diese Sensoren ermöglichen Drehmomentmessung mit dem Zug- und Druckkraftmessgerät :

Drehmomentaufnehmer PCE-SA Serie

- verfügbare Sensoren: 1 Nm, 2,5 Nm, 10 Nm,
  20 Nm, 50 Nm, 100 Nm, 200 Nm, 500 Nm,
  1000 Nm, 2000 Nm, 5000 Nm

- für statische Reaktions-Drehmomente

- Standard -Vierkantanschluss nach DIN 3121

- für den permanenten Einbau in Maschinen

- TEDS-Modul im Sensor eingebaut

Drehmomentaufnehmer PCE-SB Serie

- verfügbare Sensoren: 10 Nm, 20 Nm, 50 Nm,
  100 Nm, 200 Nm, 500 Nm,
  1000 Nm, 2000 Nm, 5000 Nm

- für statische Reaktions-Drehmomente

- Flansch Anschluss

- hohe Steifigkeit

- TEDS-Modul im Sensor eingebaut

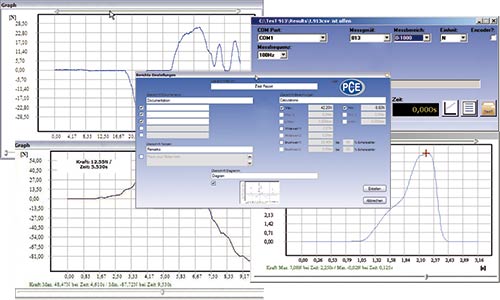

Software SoftPCE zur graphischen Anzeige von Echtzeit-Messdaten
vom Zug- und Druckkraftmessgerät PCE-MMT E

Außerdem optional erhältlich zum Zug- und Druckkraftmessgerät PCE-MMT E

2- Punkt-Kalibrierung für den analogen Kraftsignalausgang
Anschluss eines Inkrementaleingangs für Encoder zur Weg- oder Winkelmessung
