Mobil einsetzbarer Windlogger PCE-WL 1
mobil einsetzbar / Datensicherung auf SD-Karte / Umgebung: -15 ... +50 °C /
mit Windgeschwindigkeitssensor / Batteriebetrieb / interner Temperatursensor

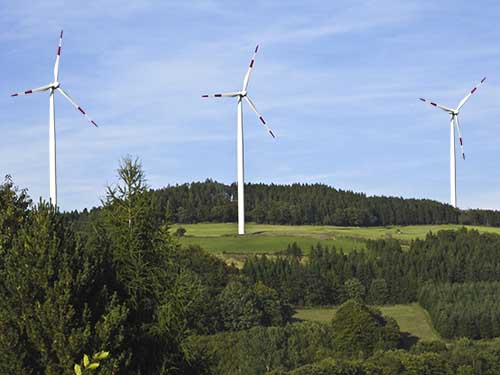

Der Windlogger PCE-WL 1 ist ein geeignetes Werkzeug, um über einen  Zeitraum die Windgeschwindigkeit zu messen und zu speichern. Der Batteriebetrieb erlaubt es, diesen Windlogger mobil einzusetzen. Da ein Windkraftwerk eine kostspielige Investition ist, möchte man vorher genau wissen, wie viel Ertrag zu erwarten ist. Diese Aufgabenstellung übernimmt der Windlogger PCE-WL 1. Die gemessenen Daten werden auf einer SD-Speicherkarte gespeichert. Dabei kann von dem Benutzer das gewünschte Speicherintervall (10 s, 1 min oder 10 min) im Windlogger hinterlegt werden. Der Windlogger erstellt dann in Abhängigkeit von dem gewählten Speicherintervall einmal am Tag oder einmal im Monat eine Datei. Die vom Windlogger PCE-WL 1 auf der SD-Karte gespeicherten CSV-Dateien können auf einen Rechner übertragen, in Excel importiert und anschließend analysiert werden. Somit ist es möglich, den optimalen Standort für ein Windkraftwerk zu ermitteln. An zwei digitalen Eingängen können potentialfreie Kontakte, Halleffekt-Schalter, TTL-Signale und S0-Ausgänge von Energiemessern angeschlossen werden. Weiterhin besitzt der Windlogger einen analogen Eingang, um auch die Windrichtung erfassen zu können. Die Konfiguration des Windloggers geschieht über die RS232 Schnittstelle. Hierüber können auch Echtzeitdaten übertragen werden. Der zum Set gehörende Windsensor ist von kleiner Bauart und ermöglicht die richtungsunabhängige Messung der horizontalen Luftströmung. Die tragenden und dynamischen Materialien sind aus Kunststoff gefertigt und gewährleisten einen sicheren Betrieb nahezu ohne Wartungsarbeiten. Die Auflösung der Messung beträgt 0,4 m Windweg. Optional kann auch ein Display erworben werden, welches mit jedem Speichervorgang die aktuelle Windgeschwindigkeit und die Windrichtung anzeigt. Der im Lieferumfang enthaltene Montagewinkel erleichtert die Befestigung des Windsensors. Wenn eine entsprechende Stromversorgung vorhanden ist, (diese kann nicht aus dem Windlogger bezogen werden) ermöglicht die integrierte Heizung einen weitgehend störungsfreien Winterbetrieb. Unter folgendem Link finden Sie eine Übersicht unserer Wetterstationen. Bei Fragen nutzen Sie bitte unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich des Windloggers oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- robustes Gehäuse

- interner Temperatursensor

- interne Echtzeituhr

- RS232-Schnittstelle zur Konfiguration

- kompakter Windsensor mit Heizung

- Batterielebensdauer bis zu 1 Jahr

- Speicherung auf SD-Karte als CSV-Datei

- Umgebungstemperatur: -15 ... 50 °C

- speichert Durchschnitts- und Maximal-Werte

- optional auch mit Display erhältlich

Technische Daten

Windlogger

Genauigkeit

± 1 % v.M.

Datenspeicher

SD/MMC Karte (FAT16/32)

Spannungsversorgung

2 x 1,5 V Batterien Typ C

Umgebungstemperatur

-15 ... + 50 °C

Eingänge

1x Analogeingang
2x Digitaleingang

Schnittstelle

RS232

Speicherintervall

10 Sekunden, 1 Minute oder 10 Minuten

Speichermedium

SD Speicherkarte (max. 2 GB unterstützt)

Dateiformat

CSV-Datei, ASCII-Format

Gehäuse

robustes Kunststoffgehäuse

Schutzklasse

IP65

Abmessungen

160 x 80 x 55 mm

Gewicht

450 g

Windsensor

Ausgang

0 ... 100 Hz bei 40 m/s

Messbereich

0,8 ... 40 m/s

Genauigkeit

± 0,5 m/s oder 5 % v. M.

Belastung

max. 60 m/s kurzzeitig

Kontaktbelastung

10 VA, max. 42 V DC, max. 0,4 A

Montage

mit Befestigungswinkel

Heizung

max. 24 V DC/AC, max. 1 A

Umgebungstemperatur

-25 ... +60 °C (bei Eisfreiheit)

Kabel

3 m; LiYY 4 x 0,5 mm²

Schutzklasse

IP54

Abmessungen

Ø 134 x 160 mm

Gewicht

ca. 300 g

Lieferumfang

1 x Windlogger PCE-WL 1, 1 x Windsensor, 1 x SD Speicherkarte, 1 x Montagewinkel,  Bedienungsanleitung

Optionales Zubehör

Windrichtungssensor

  - Messbereich 10...350°

  - Auflösung 0,5°

  - Elektrischer Ausgang 0...1000 Ohm

Display PCE-WLD

Das optionale Display zeigt bei jedem vom Windlogger getätigten Speichervorgang den gerade gespeicherten Wert für die Windrichtung und die durchschnittliche Windgeschwindigkeit an. Anhand des Tasters kann das Display an- und ausgeschaltet werden. Außerdem kann das Display dauerhaft oder nur für einige Sekunden zur Kontrolle des Werts eingeschaltet werden. Montiert wird das Display indem es einfach auf die serielle Schnittstelle des Windloggers gesteckt wird. Anschließend muss nur noch die Spannungsversorgung verbunden werden.

Achtung: Nur für Wind-Logger vor 06.2012

Display PCE-WLD 06.2012

Die neue Version des Displays für den Wind-Logger für Versionen ab Juni 2012. Das Display ist NUR für Windlogger an denen der RS-232 Stecker oberhalb vom Batteriefach im Windlogger angebracht ist.
