Wärmebildkamera PCE-TC 31
Wartungstool - Wärmebildkamera für die Instandhaltung mit einem Messbereich bis 350 °C /
160 x 120 Pixel / PC-Reporter-Software im Lieferumfang enthalten /
Bildspeicher auf SD-Karte / Thermische Sensitivität ≤ 0.1 °C

Die Wärmebildkamera PCE-TC 31, für vorbeugende Wartungsarbeiten, ist das ideale Werkzeug für die vorbeugende Wartung und Instandhaltung. Diese Wärmebildkamera ist besonders für Arbeiten in rauen Umgebungsbedingungen ein "Muss" in der Ausrüstung von Elektrikern, Schlossern oder vom allgemeinen Wartungspersonal zur Fehlersuche und Fehlervorbeugung an elektrischen Anlagen, elektromechanischen Geräten, Maschinen im Produktionsprozess, Heizungs-, Lüftungs- und Klimasystemen.

Nutzen Sie die hochauflösende Wärmebildkamera  PCE-TC 31, für vorbeugende Instandhaltung, zur Erkennung sich entwickelnder Fehler an Ihren Maschinen und Anlagen. Die vorbeugende Wartung und Instandhaltung ist somit leicht gemacht. Das Herzstück der hochauflösenden  Wärmebildkamera PCE-TC 31 ist ein ungekühlter Mikrobolometer mit einer Messauflösung von 160 x 120 Pixel. Die Wärmebildkamera PCE-TC 31 wurde im ergonomischen Design für die Ein-Hand-Bedienung konzipiert. Durch das sehr geringe Gewicht von 750 g ist sie ideal zum Analysieren von Maschinen und Anlagen. In der betrieblichen Wartung und Instandhaltung kommt diese Wärmebildkamera zum Beispiel zur optischen Überwachung von Lagern und Lagergehäusen, Wärmtauschern, Dampfabscheidern, ... oder zur Überprüfung elektrischer Anlagen zum Einsatz (weitere Einsatzgebiete: siehe Tabelle). Die Wärmebildkamera PCE-TC 31 bietet bei einer Sensitivität von weniger als 0,1 °C (bei 30 °C) eine Messgenauigkeit von maximal ±2 °C oder ±2 % in einem Temperaturbereich von -20 bis +350 °C.

Auf dem Farbdisplay der Kamera können Sie vor Ort mit den beiden Cursors verschiedene Punkte anfahren und direkt deren Temperatur ablesen. Des weiteren haben Sie bei dieser Wärmebildkamera die Möglichkeit, automatisch den wärmsten und kältesten Messpunkt im Messbild finden und anzeigen zu lassen, inklusive einer Temperaturdifferenzmessung. Mit den leistungsfähigen Funktionen werden Unregelmäßigkeiten an Maschinen sofort erkannt und entsprechende Maßnahmen können an Ort und Stelle zur Vorbeugung ergriffen werden. Die gespeicherten Wärmebildaufnahmen können mit dem zugehörigen Verbindungskabel an einen PC oder Laptop übertragen werden. Im Lieferumfang befindet sich eine Auswertesoftware mit der Sie nicht nur ausführliche Analysen der Wärmebilder erstellen können, sondern auch ohne großen Aufwand Berichte erstellen.

Sollten Sie weitere Fragen zur Wärmebildkamera  PCE-TC 31 haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne zu dieser Wärmebildkamera oder zu Produkten aus den Gebieten der Labortechnik, der Regeltechnik, der Messinstrumente oder der Waagen der PCE Deutschland GmbH.

- 160 x 120 Pixel
- 50 Hz Bildwiederholungsrate
- Anpassung des Temperaturbereiches

- 80 mk thermische Sensitivität
- LCD (320 x 240)
- PC-Reporter-Software im Lieferumfang

Technische Daten der Wärmebildkamera PCE-TC 31

Sensor

Typ

ungekühlter Mikrobolometer

Auflösung

160 x 120 Pixel

Wellenlänge

8 ... 14 µm

Thermische Sensitivität

80 mk

Bildwiederholungsrate

50 Hz

Display

LCD (320 x 240)

Sichtfeld (FOV)

20,6 x 15,5 " / 31,9 x 24,2 " / 7,6 x 5,7 "

Größe Linse

11 mm

Fokussierbereich

0,3 m ... ∞

Fokussierung

Manuell

Digitaler Zoom

2 x, 4 x

Geometrische Auflösung

1,9 mrad

Temperaturbereich

-20 ... +350 °C

Genauigkeit

± 2 °C

Anzahl Farbpaletten

6

Kalibrierung der Messung

Auto

Messmodi

An der Wärmebildkamera frei wählbar:
Spot Temperatur
Bereichstemperaturen (Max., Min.)
Bereichstemperaturen mit Alarm (Max., Min.)
Temperatur (Max., Min.) einstellbar

Anzahl Spots

1

Anzahl Messbereiche

1

Messparameter (einstellbar)

Emissionswert, Reflevionsfähigkeit, Umgebungstemperatur, Entfernung, Umgebungsfeuchte

Einstellmöglichkeiten

Datum / Zeit, Temperatureinheit °C / °F, Sprache,
Helligkeit

Emissionsgrad

Bereich: 0,01 ... 1,0 oder Auswahl durch vordefinierte Emissionstabelle

Anpassung der Umgebungstemperatur

Automatisch, basierend auf der Umgebungstemperatur

Bildspeicher

SD-Karte

Spannungsversorgung

Wiederaufladbarer Lithium-Ionen Akku

Aufladung

via USB oder Ladegerät (optional)

Betriebsdauer

≥ 4 h

Energiesparmodus

Ja

Umgebungstemperatur

-10 ... +50 °C

Luftfeuchte

≤ 90 % r.H. (nicht kondensierend)

Schutzklasse

IP43

Abmessungen

103 x 98 x 258 mm

Gewicht (ohne Batterie)

755 g

Schnittstelle

USB

Videoausgang

via USB

Wärmebildkamera PCE-TC 31 für vorbeugende Instandhaltung und Wartung
Die Wärmebildkamera  wird nicht nur für Dämmungsprobleme an Rohrleitungen / Behältern genutzt, sondern auch zur Beurteilung von Maschinenteilen. So ist die Wärmebildkamera das perfekte Werkzeug, um anschauliche und signifikante Ergebnisse zum aktuellen Betriebszustand von Maschinen, Anlagen und technischen Systemen zu erstellen. Besonders attraktiv ist, dass solche Überprüfungen und Messungen problemlos im laufenden Betrieb möglich sind. Fehler können somit rechtzeitig aufgespürt werden, bevor es zu Störungen und Stillständen von Produktionsanlagen kommt. Wenn in einem Industrieunternehmen eine Maschine ausfällt, entstehen Betriebsausfälle von 1.000 € / h und mehr, die durch den Einsatz von Wärmebildkameras hätten verhindert werden können. Die Amortisierung einer Wärmebildkamera kann somit innerhalb eines Tages erreicht werden.

 Rechenbeispiel:

Im Bereich der vorbeugenden Instandhaltung gibt es eine Vielzahl von Anwendungen für die Wärmebildkamera PCE-TC 31:

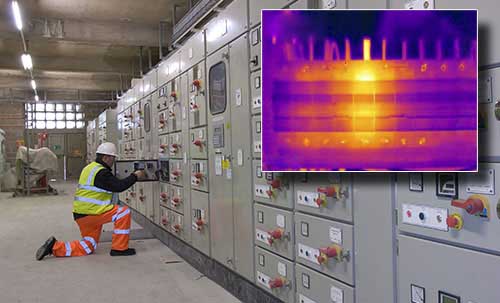

Vorbeugende Wartung und Instandhaltung im Niederspannungsbereich
Vorbeugende Wärmebildkameras wie die PCE-TC 31 werden häufig für elektrische Inspektionen eingesetzt. Lockern sich elektrische Verbindungen, wird dem Strom einen Widerstand entgegengesetzt, der zu einem Temperaturanstieg führt. Unter Umständen verursacht dies den Ausfall von Komponenten. Unvorhergesehene Anlagenausfälle, Kurzschlüsse oder Großbrände mit erhebliche Kosten sind die Folge. Vor einem Ausfall sinkt außerdem die Effektivität eines elektrischen Netzes, da Energie zur Erzeugung von Wärme verbraucht wird und somit zusätzliche Verluste entstehen. Dies können Sie mit der Wärmebildkamera vermeiden, da Sie den sich entwickelnden Fehler bereits im Vorfeld erkennen und entsprechende vorbeugende Maßnahmen ergreifen können.

Vorbeugende Wartung und Instandhaltung im Hochspannungsbereich
Mittels einer Wärmebildkamera werden häufig Leistungstransformatoren überprüft. Um bei Bedarf vorbeugenden einzugreifen, können die Temperaturen der Kühlrippen und der Hochspannungsverbindungen verglichen werden. Weitere Hochspannungsanlagen die ebenfalls mit einer Wärmebildkamera überprüft werden, sind Leistungsschalter und Schaltvorrichtungen sowie Hochspannungsleitungen. Im Infrarotbild lassen sich mögliche Problembereiche deutlich erkennen.

Vorbeugende Wartung und Instandhaltung im Bereich der Mechanik

Verwendung beim Asphaltbau

Folgend sehen Sie eine Auflistung weiterer Einsatzgebiete der Wärmebildkamera:
- Lager und Gehäuse
- Riemen- und Kettenantriebe
- Förderbandlager
- Kupplungsausrichtung (Kupplungssysteme)
- Wärmetauscher
- Klimaanlagen
- Lüftungsanlagen
- Rohrisolierung
- Pumpen
- Kompressoren
- hitzebeständige Isolierung
- Dampfabscheider
- Ventile
- Gebläse
- Schweißroboter
- Elektromotoren
- Verteilerkästen
- Schaltschrank-Inspektionen
- elektrische Verbindungsprobleme
- Sicherungen und Überlast
- Transformatorkühlung

Lieferumfang der Wärmebildkamera PCE-TC 31

1 x Wärmebildkamera PCE-TC 31, 1 x USB-Kabel (1 m), 1 x USB-Ladeadapter, 1 x Akku,
1 x SD-Karte mit Software, 1 x Trageschlaufe, 1 x Bedienungsanleitung
