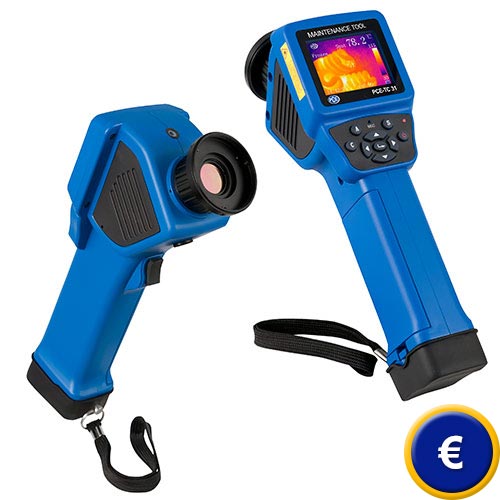

Wärmebildkamera PCE-TC 30N
Wartungstool - Wärmebildkamera für die Instandhaltung mit einem Messbereich bis 450 °C /
160 x 120 Pixel / Bildspeicher für mehr als 20000 Bilder / thermische Sensitivität ≤ 0.1 °C / Messrate 9 Hz / fester Fokus / verschiedene Farbpaletten / Bildformat JPG

Die Wärmebildkamera PCE-TC 30N für vorbeugende Wartungsarbeiten, ist das ideale Werkzeug für die vorbeugende Wartung und Instandhaltung. Diese Wärmebildkamera ist besonders für Arbeiten für rauen Umgebungsbedingungen ein "Muss" in der Ausrüstung von Elektrikern, Schlossern oder vom allgemeinen Wartungspersonal zur Fehlersuche und Fehlervorbeugung an elektrischen Anlagen, elektromechanischen Geräten, Maschinen im Produktionsprozess, Heizungs-, Lüftungs- und Klimasystemen.

Der Bediener kann die hochauflösende Wärmebildkamera PCE-TC 30N für vorbeugende Instandhaltung, zur Erkennung sich entwickelnder Fehler an Maschinen und Anlagen verwenden. Die vorbeugende Wartung und Instandhaltung ist somit leicht gemacht. Das Herzstück der hochauflösenden Wärmebildkamera PCE-TC 30N ist ein ungekühlter Mikrobolometer mit einer Messauflösung von 160 x 120 Pixel. Die Wärmebildkamera PCE-TC 30N wurde im ergonomischen Design für die Ein-Hand-Bedienung konzipiert. Durch das sehr geringe Gewicht von 389 g ist sie ideal zum Analysieren von Maschinen und Anlagen. In der betrieblichen Wartung und Instandhaltung kommt diese Wärmebildkamera zum Beispiel zur optischen Überwachung von Lagern und Lagergehäusen, Wärmetauschern, Dampfabscheidern, ... oder zur Überprüfung elektrischer Anlagen zum Einsatz (weitere Einsatzgebiete: siehe Tabelle). Die Wärmebildkamera PCE-TC 30N bietet bei einer Sensitivität von weniger als 0,1 °C eine Messgenauigkeit von maximal ±2 °C oder ±2 % in einem Temperaturbereich von -20 bis +300 °C.

Auf dem Farbdisplay bei dieser Wärmebildkamera gibt es die Möglichkeit, automatisch den wärmsten und kältesten Messpunkt im Messbild finden und anzeigen zu lassen. Die verbaute LED ermöglicht ein besseres Orten von Fehlerquellen bei dunkelheit. Mit den leistungsfähigen Funktionen werden Unregelmäßigkeiten an Maschinen sofort erkannt und entsprechende Maßnahmen können an Ort und Stelle zur Vorbeugung ergriffen werden. Die gespeicherten Wärmebildaufnahmen können mit dem zugehörigen Verbindungskabel an einen PC oder Laptop übertragen werden.

Sollten Sie weitere Fragen zur Wärmebildkamera  PCE-TC 30N haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne zu dieser Wärmebildkamera oder zu Produkten aus den Gebieten der Labortechnik, der Regeltechnik, der Messinstrumente oder der Waagen der PCE Deutschland GmbH.

- Infrarotkamera: 160 x 120 Pixel
- 9 Hz Bildwiederholungsrate
- Anpassung des Temperaturbereiches

- 70 mk thermische Sensitivität
- Bild in Bild Funktion
- 3 GB Speicher für mehr als 20000 Bilder

Technische Daten der Wärmebildkamera PCE-TC 30N

Infrarotsensor

Auflösung

160 x 120 Pixel

Wellenlänge

8 ... 14 µm

Thermische Sensitivität

70 mk

Bildwiederholungsrate

9 Hz

Sichtfeld (FOV)

35 ° x 26 °

Fokussierung

fester Fokus

Kleinster Abstand

0,15 m

Temperaturbereich

-20 ... 450 °C / -4 ... 842 °F

Genauigkeit

±2 °C / ±2 %
ab 300 °C ±5 %

Kalibrierung der Messung

Auto

Anzahl Spots

1

Anzahl Messbereiche

1

Emissionsgrad

Bereich: 0,01 ... 1,00

Farbpaletten

Rainbow, iron oxide red, cold color, black & white, white & black

Weitere Spezifikationen

Bild in Bild Funktion

Einstellbar 25 %, 50 %, 75 %, 100%

Kameraauflösung

300.000 Pixel

Bildschirm

2,8" TFT

Bildschirmauflösung

320 x 240 Pixel

Bildspeicher

verbaute SD-Karte mit 3 GB für mehr als 20000 Bilder

Bildformat

JPG

Spannungsversorgung Akku

verbauter 18650 Akku, ca. 2800 mAh

Spannungsversorgung Netzteil

Primär: 100 ... 240 VAC 50/60 Hz
Sekundär: 5 V / 2 ADC

Schnittstelle

Micro USB zum Aufladen und zum Speicherauslesen an einem PC

Betriebsdauer

zwischen 2 ... 3 Stunden

Menüsprachen

englisch, chinesisch, italienisch, deutsch

Automatische Abschaltung

nach 5, 20 Minuten oder deaktiviert

Umgebungstemperatur

-0 ... 45 °C

Lagerbedingungen

-20 ... 60 °C

Luftfeuchte

≤ 85 % r.F. (nicht kondensierend)

Abmessungen

96 x 72 x 226 mm

Gewicht

389 g

Wärmebildkamera PCE-TC 30N für vorbeugende Instandhaltung und Wartung
Die Wärmebildkamera  wird nicht nur für Dämmungsprobleme an Rohrleitungen / Behältern genutzt, sondern auch zur Beurteilung von Maschinenteilen. So ist die Wärmebildkamera das perfekte Werkzeug, um anschauliche und signifikante Ergebnisse zum aktuellen Betriebszustand von Maschinen, Anlagen und technischen Systemen zu erhalten. Besonders attraktiv ist, dass solche Überprüfungen und Messungen problemlos im laufenden Betrieb möglich sind. Fehler können somit rechtzeitig aufgespürt werden, bevor es zu Störungen und Stillständen von Produktionsanlagen kommt. Wenn in einem Industrieunternehmen eine Maschine ausfällt, entstehen Betriebsausfälle von 1.000 € / h und mehr, die durch den Einsatz von Wärmebildkameras hätten verhindert werden können. Die Amortisierung einer Wärmebildkamera kann somit innerhalb eines Tages erreicht werden.

Im Bereich der vorbeugenden Instandhaltung gibt es eine Vielzahl von Anwendungen für die Wärmebildkamera PCE-TC 30N:

Vorbeugende Wartung und Instandhaltung im Niederspannungsbereich
Vorbeugende Wärmebildkameras wie die PCE-TC 30N werden häufig für elektrische Inspektionen eingesetzt. Lockern sich elektrische Verbindungen, wird dem Strom ein Widerstand entgegengesetzt, der zu einem Temperaturanstieg führt. Unter Umständen verursacht dies den Ausfall von Komponenten. Unvorhergesehene Anlagenausfälle, Kurzschlüsse oder Großbrände mit erhebliche Kosten sind die Folge. Vor einem Ausfall sinkt außerdem die Effektivität eines elektrischen Netzes, da Energie zur Erzeugung von Wärme verbraucht wird und somit zusätzliche Verluste entstehen. Dies können Sie mit der Wärmebildkamera vermeiden, da Sie den sich entwickelnden Fehler bereits im Vorfeld erkennen und entsprechende vorbeugende Maßnahmen ergreifen können.

Vorbeugende Wartung und Instandhaltung im Hochspannungsbereich
Mittels einer Wärmebildkamera werden häufig Leistungstransformatoren überprüft. Um bei Bedarf vorbeugend einzugreifen, können die Temperaturen der Kühlrippen und der Hochspannungsverbindungen verglichen werden. Weitere Hochspannungsanlagen, die ebenfalls mit einer Wärmebildkamera überprüft werden, sind Leistungsschalter und Schaltvorrichtungen sowie Hochspannungsleitungen. Im Infrarotbild lassen sich mögliche Problembereiche deutlich erkennen.

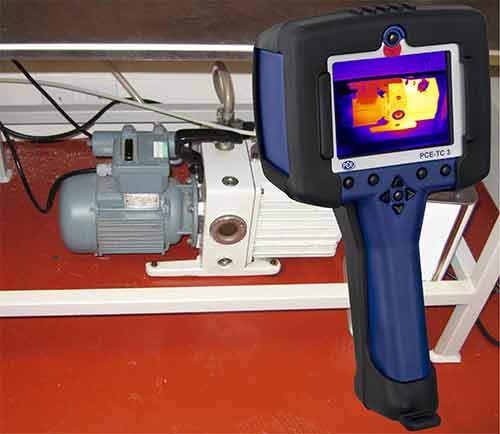

Vorbeugende Wartung und Instandhaltung im Bereich der Mechanik

Verwendung beim Asphaltbau

Folgend sehen Sie eine Auflistung weiterer Einsatzgebiete der Wärmebildkamera:
- Lager und Gehäuse
- Riemen- und Kettenantriebe
- Förderbandlager
- Kupplungsausrichtung (Kupplungssysteme)
- Wärmetauscher
- Klimaanlagen
- Lüftungsanlagen
- Rohrisolierung
- Pumpen
- Kompressoren
- hitzebeständige Isolierung
- Dampfabscheider
- Ventile
- Gebläse
- Schweißroboter
- Elektromotoren
- Verteilerkästen
- Schaltschrank-Inspektionen
- elektrische Verbindungsprobleme
- Sicherungen und Überlast
- Transformatorkühlung

Lieferumfang der Wärmebildkamera PCE-TC 30N

1 x Wärmebildkamera PCE-TC 30N, 1 x Micro USB-Kabel, 1 x USB-Ladeadapter, 1 x Tragetasche,
1 x Bedienungsanleitung
