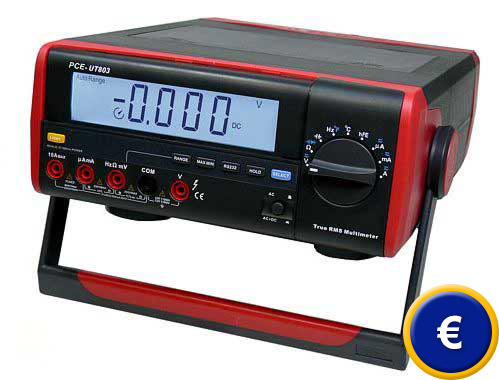

Voltmeter
PCE-UT803 |
|
|
Dieses Voltmeter ist für den mobilen wie auch stationären Betrieb ausgerüstet. Als Versorgungs- spannung kann das Voltmeter mit Netzspannung sowie im Batteriebetrieb benutzen werden. Ein großer Funktionsumfang der Messbereiche lässt kaum Wünsche offen. Neben der genauen Erfassung von DCV, ACV, DCA, ACA und Widerstand, ermittelt dieses Voltmeter auch die Kapazität, Frequenz, und Temperatur. Eine akustische Durchgangsprüfung, Transistortest und ein Diodentest ist ebenfalls integriert. Zudem können die Messwerte gespeichert und bei belieben mittels der ebenfalls mitgelieferten Software (inklusive USB und RS232-Datenkabel) zu einem PC oder Laptop übertragen werden. Über die Datenloggerfunktion der Software sind Langzeitaufnahmen an elektrischen Bauteilen bzw. Baugruppen, Maschinen und Anlagen möglich. Dieses Voltmeter wird immer werksseitig kalibriert ausgeliefert, kann aber optional auch laborkalibriert und mit einem ISO-Kalibrierzertifikat ausgestattet werden (bei Erstbestellung oder bei einer Rekalibrierung, z.B. jährlich). Hier sehen Sie eine Übersicht weiterer hochwertiger Voltmeter. |
|
|
|
|
|
|
|
|
- gute
Basisgenauigkeit |
-
USB und RS-232-Schnittstelle
|
|
|
|
|
Technische Spezifikation |
|
| Messbereiche |
DCV:
600 mV/ 6/ 60/ 600/ 1000 V ACV: 600 mV/ 6/ 60/ 600/ 750 V DCA: 600/ 6000 µA; 60/ 600 mA; 10 A ACA: 600/ 6000 µA; 60/ 600 mA; 10 A OHM: 600 Ω; 6/ 60/ 600 kΩ; 6/ 60 MΩ Kap.: 6/ 60/ 600 nF; 6/ 60/ 600 µF; 6 mF Freq.: 6/ 60/ 600 kHz; 6/ 60 MHz Temp.: -40 °C ... +1000 °C |
| Auflösung |
DCV:
0,1 mV; 0,001/ 0,01/ 0,1/ 1 V ACV: 0,1 mV; 0,001/ 0,01/ 0,1/ 1 V DCA: 0,1/ 1 µA; 0,01/ 0,1 mA; 0,01 A ACA: 0,1/ 1 µA; 0,01/ 0,1 mA; 0,01 A OHM: 0,1/ 1/ 10/ 100 Ω; 1/ 10 k Ω Kap.: 1/ 10/ 100 pF; 1/ 10/ 100 nF; 1 µF Freq.: 1/ 10/ 100 Hz; 1/ 10 kHz Temp.: 1 °C |
| Genauigkeit |
DCV:
±0,3 % der Anz. + 2dgt (bis 600 V); ±0,5 % + 3dgt (darüber) ACV: ±0,6 % der Anz. + 5dgt (bis 600 V); ±1,2 % + 3dgt (darüber) DCA: ±0,5 % der Anz. + 3dgt (bis 60 mA); ±0,8 % der Anz. + 3dgt (bei 600 mA); ±1,2 % + 3dgt (darüber) ACA: ±1,0 % der Anz. + 5dgt (bis 600 mA); ±2 % + 6dgt (darüber) OHM: ±0,5 % der Anz. + 2dgt (bis 600 kΩ); ±0,8 % der Anz. + 2dgt (bei 6 MΩ); ±1,2 % + 3dgt (darüber) Kap.: ±2 % der Anz. + 5dgt (bis 60 µF); ±3 % der Anz. + 4dgt (bei 600 µF); ±5 % der Anz. + 4dgt (bei 6 mF) Freq.: ±0,1 % der Anz. + 3dgt Temp.: ±1,0 % der Anz. + 3dgt |
| Messrate | 2-3 / s |
| Durchgangspiepser | bei Unterschreitung von 30 Ω |
| Diodentest | bis 2,7 V/ 1 mA |
| Schnittstelle | USB und RS-232 |
| Software und Datenkabel | beides im Lieferumfang, geeignet für alle Windowssysteme |
| max. Displayauflösung | hintergrundbeleuchtetes LCD-Display bis 5999 |
| Versorgung | 230 VAC und/ oder 6 x 1,5 V Batterie |
| Automatische Selbstabschaltung | nach 10 min ohne Betätigung (deaktivierbar) |
| Abmessungen | 240 x 105 x 310 mm |
| Gewicht | 2000 g |
| Umgebungsbedingungen | max. 75 % relative Feuchtigkeit / 0 ... +50 °C |
| Schutzart / Normung | IEC 1010-1, CAT I 1000 V / CAT II 600 V |
|

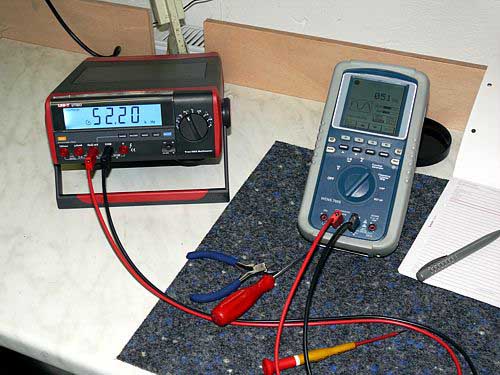

Voltmeter im Einsatz |
|
|
|
|
|

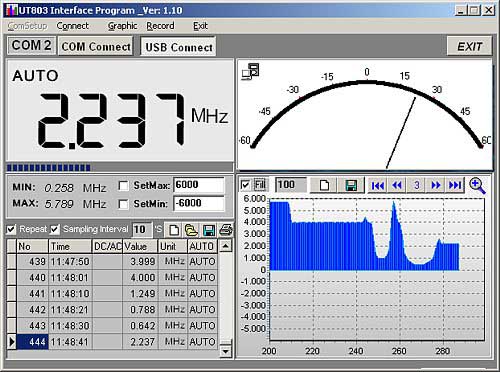

Software zum Voltmeter |
|
|
|
|
|
Lieferumfang 1 x Voltmeter PCE-UT803, 1 Satz Prüfleitungen, 2 x Krokoklemme groß, 2 x Krokoklemme klein, 1 x Temperaturdrahtfühler (K-Typ), 1 x Adapterstecker, 1 x Batterien, 1 x Netzkabel, 1 x USB-Kabel, 1 x RS-232-Kabel, 1 x Software, Anleitung |
|
| optionales Zubehör | |
|
- ISO Kalibrierschein (für Betriebe, welche das Voltmeter in den betriebsinternen Prüfmittel-Pool aufnehmen wollen oder zur jährlichen Rekalibrierung. Die Zertifizierung nach ISO beinhaltet eine Laborkalibrierung inklusive Prüfschein mit allen Messwerten. |
|
|
-
Stromzangen-Adapter Adapter zur indirekten Strommessung bis 1000A ohne Unterbrechung des Stromleiters. - Messbereich: 200 / 1000 DCA / ACA - Genauigkeit: ± 1,5 / 2 % - DCA Nullpunkteinstellung Abmessungen: 190 x 64 x 33 mm Max. Leiterdurchmesser: 33,5 mm |
|
|
-
Drehzahl-Adapter Adapter mit Drehzahlsensor an 1 m Kabel. Zur optischen Messung der Drehzahl zwischen 100 ... 20000 RPM (U/min) in zwei Bereichen. - 0,1 mV DC / 1 RPM (Bereich 1) - 0,1 mV DC / 10 RPM (Bereich 2) Abmessungen: 190 x 73 x 37 mm |
|
| -
Druck-Adapter Adapter mit Drucksensor an 1 m Kabel. Zur absoluten Messung des Druckes zwischen 3,5 ... 3500 kPa. - Genauigkeit: ±1 % (bis 1700 kPa); ±2 % (bis 2400 kPa) und ±5 % (bis 3500 kPa) - Auflösung: 0,1/ 1 kPa Abmessungen: 100 x 50 x 25 mm; 1/4" Sensor |
 |
| -
Feuchte-Adapter Adapter mit Feuchtesensor an einem Handgriff mit 1 m Kabel. - Messbereich: 10 ... 95 % r.F. - Genauigkeit: ±3 % r.F. - Auflösung: 0,1 % r.F. Abmessungen: 100 x 50 x 25 mm |
 |
| -
Licht-Adapter Adapter mit Lux-Sensor an 1 m Kabel. - Drei Messbereiche: 0 ... 2000 / 0 ... 20000 und 0 ... 50000 Lux - Genauigkeit: ±5 % - Auflösung: 1,10,100 Lux Abmessungen: 100 x 50 x 25 mm |
 |
| -
Luftgeschwindigkeitsadapter Adapter mit Luftgeschwindigkeitssensor an 1 m Kabel. - Messbereiche: 0,2 ... 30 m/s; - Genauigkeit: ±2 % - Auflösung: 0,1 (m/s; km/h; Knoten) Abmessungen: 100 x 50 x 25 mm |
 |
| -
Schall-Adapter Adapter mit Schall-Sensor an 1 m Kabel. A-Bewertung; Externe Kalibrierung möglich (Kalibrator PCE-SC 41) - Messbereich: 30 ... 130 dB (in 3 Bereichen) - Genauigkeit: ±1,5 dB (IEC651 Klasse II) Abmessungen: 107 x 53 x 29 mm |
 |
| -
EMF-Adapter Adapter mit EMF-Sensor an 1 m Kabel. Bereiche: 0 ... 20 microTesla / 200 milliGauss Genauigkeit: ±4 % Auflösung: 0,1 µTesla / 1 milliGauss Bandbreite: 30 ... 300 Hz Abmessungen: 100 x 50 x 25 mm |
 |
| - RS-232-USB-Adapter (zur Datenübertragung zu einem Laptop) | |
 |
 |
