VDE - Messgerät Secutest S2N+
(Messgerät nach VDE-Norm 0701 / 702 und VDE-Norm 0751 für elektromedizinische Geräte)

Der Secutest S2N+ ist ein universelles Messgerät zur Prüfung der elektrischen Sicherheit für tragbare elektrische Betriebsmittel im gewerblichen Bereich. So dient dieses Messgerät dem Prüfen der Sicherheit ortsveränderlicher elektrischer Betriebsmittel nach einer Instandsetzung oder Änderung gemäß DIN VDE 0701 oder in regelmäßigen Zeitabständen (Wiederholungsprüfungen) gemäß DIN VDE 0702. Das Messgerät erkennt selbsttätig die Schutzklasse des Prüflings und führt komplexe Messungen weitgehend automatisch durch. Die in der Praxis bestens bewährte DIN VDE 0701/0702 lässt zur Beurteilung des Zustandes der Isolierungen neben der Messung des Isolationswiderstandes ergänzend die Messung des Ableitstromes durch die Differenzstrommessung zu. Diese wird beim VDE-Messgerät S2N+ innerhalb einer kompletten Leistungsanalyse oder als Einzelprüfung durch- geführt. Texte zur Bedienerführung und Parametrierung, Mess- und Prüfergebnisse, Anschlussschal- tungen, Hilfetexte und Fehlermeldungen werden im Klartext auf einer großen Punktmatrix-LCD direkt am Messgerät dargestellt. Der Einsatzbereich des Secutest S2N+ erstreckt sich vom Handwerk, Büro, Industrie über Alten- und Pflegeheime bis hin zum Krankenhausbereich. Über die serienmäßige RS232-Schnittstelle erfolgt die Datenübertragung vom VDE-Messgerät zum SI-Modul (Speicher) oder PSI-Modul (Drucker mit Speicher) oder zu einem PC bzw. Laptop. Für PCs stehen Programme zur Verfügung, mit denen es möglich ist, Prüfprotokolle zu erstellen und die Mess- und Prüfdaten in das Betriebsmittelmanagement oder in die komplette Verwaltung für das Elektrohandwerk einzubinden. Mit Hilfe von Barcodedrucker und -leser lassen sich zeitsparend und kostengünstig größere Bestände von Betriebsmitteln verwalten und für Wiederholungsprüfungen erfassen. Sollten Sie weitere Fragen zum VDE-Messgerät haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Feuerwehr Infrarotkamera oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Anschluss des Prüflings
- über die Prüfdose
- über Anschlussbuchsen und Kabelset (Option)

bei Verlängerungsleitungen
Automatische Erkennung von
- Netzanschlussfehlern
- Schutzklassen (I oder II)

Menügesteuerter Prüfablauf
- vollautomatisch oder manuell

- Komfortable Speicher- und Protokollier-
  einrichtungen sowie alphanum. Eingabe
  (Option)

- Datenschnittstelle für PC, Drucker u.
  Barcodeleser

- Kompakte Bauweise, geringes Gewicht

- Funktionstest mit Leistungsanalyse

Secutest S2N+

Prüfen der elektrischen Sicherheit elektrischer Betriebsmittel nach BGV A2. Das Messgerät ist bestimmt zum schnellen und sicheren Prüfen und Messen instandgesetzter oder geänderter elektrischer Geräte nach DIN VDE 0701 und für Wiederholungsprüfungen nach DIN VDE 0702. Gemäß diesen Vorschriften wird gemessen:

 - Schutzleiterwiderstand
 - Isolationswiderstand
 - Schutzleiterstrom für SK1-Geräte
 - Berührungsstrom (für SK2-Geräte)
 - Spannungsfreiheit berührbarer leitfähiger Teile (= Berührungsstrom)
 - Patientenableitstrom (AC / DC-Anteile werden getrennt gemessen)

Messmethoden:
 - Direktmessung
 - Ersatzableitstrom
 - Differenzstrom

Das Messgerät Secustest S2N+ ist bestimmt zum schnellen und sicheren Prüfen und Messen instandgesetzter / geänderter elektromedizinischer Geräte nach DIN VDE 0751. Die Einhaltung der sicherheitstechnischen Anforderungen ermöglicht den Anwendern des Prüfgerätes den gefahrlosen Umgang mit den elektromedizinischen Geräten. Zum anderen ist die Sicherheit der Patienten bei der Anwendung geprüfter elektromedizinischer Geräte gewährleistet.

Das Messgerät erkennt die Schutzklasse des Prüflings und führt auch komplexe Messungen vollautomatisch durch. Die Messung vom Differenzstrom entspricht der Vorschrift für Wiederholungsprüfungen DIN VDE 0702.

Protokollierfunktionen

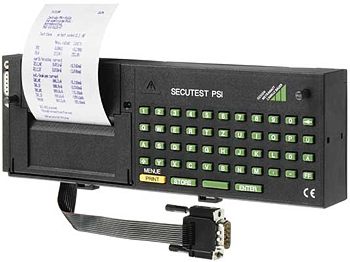

Alle für ein Abnahmeprotokoll oder Gerätebuch (z. B. des ZVEH) erforderlichen Werte für elektrische Betriebsmittel können Sie mit dem Messgerät messen. Das Modul SECUTEST PSI, ein in den Deckel einsetzbarer Drucker mit Speicher, integrierter Schnittstelle und Tastatur erweitert den Anwendungsbereich des Prüfgeräts. Mit dem Mess- und Prüfprotokoll, das direkt über das Modul SECUTEST PSI oder über einen PC ausgedruckt oder im PC gespeichert werden kann, lassen sich alle gemessenen Daten dokumentieren und archivieren. Die gleichen Funktionen aber ohne den Drucker, beinhaltet das günstigere nur Speichermodul SI.

Funktionstest mit Leistungsanalyse (auch für leistungsstarke Prüflinge geeignet (16 A))
Über die eingebaute Prüfsteckdose kann der Prüfling einem Funktionstest mit Netzspannung unterzogen werden. Der Funktionstest kann unmittelbar nach einer bestandenen Prüfung erfolgen. Dabei werden gemessen bzw. automatisch berechnet:
- Netzspannung, Differenzstrom, Stromaufnahme, Wirk- und Scheinleistung, Leistungsfaktor,
  Elektrische Arbeit, Einschaltdauer.

Multimeterfunktionen
Umfangreiche Multimeterfunktionen inklusive Temperaturmessung ergänzen sinnvoll die Messmöglichkeiten für den Anwender. Folgende Einzelmessungen sind möglich:
Gleich- und Wechselspannung, Widerstand, Phasen suchen, Strom über Zange (Zubehör), Temperatur über Pt100 (Zubehör).

RS-232-Schnittstelle
Über diesen Anschluss erfolgt die Datenübertragung und die Stromversorgung des als Zubehör lieferbaren (P)SI-Moduls. Über ein Schnittstellenkabel können auch andere Geräte, wie z.B. ein PC oder Drucker, an dieser Schnittstelle angeschlossen werden.

Hilfetaste
Mit dieser Taste können Informationen und Anschlussbilder zur aktuellen Anzeige angefordert werden. Die Informationen werden im LCD-Anzeigefeld dargestellt.

Funktionsschalter
Mit dem Funktionsschalter werden Prüfabläufe oder Messfunktionen gewählt. Die direkte Zuordnung der Schalterstellung zur Prüfvorschrift erleichtert die Bedienung.

Umpolen des Netzsteckers
Ein Umpolen des Netzsteckers von Hand ist nicht erforderlich. Dies erfolgt während des Prüfablaufs intern auf Anforderung.

Sicherheitseinrichtungen
Das Gerät überwacht den Netzanschluss. Es signalisiert fehlerhaften oder gefährlichen Anschluss u. sperrt bei Gefahr die Messung.

Anzeige
Das LCD-Anzeigefeld besteht aus einer Punktmatrix, auf der sowohl die Menüs, Einstellmöglichkeiten, Messergebnisse, Hinweise und Fehlermeldungen als auch Anschlussschaltungen dargestellt werden.

Allgemein

Lagertemperatur:      - 20 … + 60 °C
Arbeitstemperatur:    - 10 … + 50 °C
Genauigkeitsbereich:    0 … + 50 °C
Relative Luftfeuchte:  max. 75 % r.F.
                               (Betauung ausschließen)
Höhe über NN:          max. 2000 m
Einsatzort in Innenräumen, außerhalb: nur innerhalb der angegebenen Umgebungsbeding.

Netzspannung:         207 … 253 V
Netzfrequenz:           50 Hz ±2 Hz
Leistungsaufnahme:  ca. 15 VA
bei Funktionstest dauernd maximal 3600 VA, Leistung wird nur durch das Prüfgerät geführt, Schaltvermögen ≤ 16 A

Art:                          RS 232C, seriell
Format:                    9600, N, 8, 1
Anschluss:               9-polige D-SUB-Buchse

Schutzklasse:           I nach IEC 61010-1/EN
                                61010-1/ VDE 0411-1
Nennspannung:         230 V
Prüfspannung:           2,35 kV 50 Hz
Messkategorie:          II
Verschmutzungsgrad: 2
Sicherheitsabschalt.:  bei Differenzstrom des
                                Prüflings >25 mA,
                                Abschaltzeit <100 ms
                                ASonde >10 mA, <1 ms

Prüfung des richtigen Netzanschlusses

Einflussgrößen und Einflusseffekte

Elektromagnetische Verträglichkeit

Bitte sehen Sie sich hierzu das pdf-Datenblatt an.


Mehrfachanzeige mittels Punktmatrix 128 x 128 Punkte, Anzeige hinterleuchtet

Gehäuse: IP 40, Anschlüsse: IP 20 nach DIN VDE 0470 Teil 1/EN 60529, Tabellenauszug zur Bedeutung des IP-Codes

Software

Verschiedene Software-Arten und Aufbau-Module stehen zur Verwendung mit dem VDE Prüfgerät zur Verfügung:

- PC.doc-Word/Excel Z714A  (Einfache Protokollierung in MS-Word oder Excel)
  Voraussetzung: Microsoft WORD oder Excel.
  Die Software fügt die Prüfergebnisse und die am Prüfgerät-Eingabemodul eingegebenen Daten in
  Protokoll- oder Listenformulare ein. Diese können mit Microsoft WORD oder Excel ergänzt und
  ausgedruckt werden können.

- PC.doc-Access Z714B  (Einfache Protokollierung in MS-Access Datenbank)
  Voraussetzung: Microsoft ACCESS.
  Die Software verwaltet Geräte-, Maschinen-, Anlagen-, Stamm- und Prüfdaten. Die Prüfdaten
  werden, soweit im Prüfgerät vorhanden, automatisch in Stammdaten- und Prüfdatenlisten
  eingetragen, die Kunden zugeordnet sind. Die Darstellung der Prüfdaten geschieht abhängig von der
  Prüfvorschrift. Die Daten werden in Listen oder im Datenblattformat angezeigt und können vielfältig
  sortiert und gefiltert werden. Somit ist ein komplettes Prüfmanagement möglich. Protokolle und
  Terminlisten werden für einstellbare Identnummernbereiche und Termine ausgedruckt.

- Profi-Software PS3 GM (Grundmodul und Gerätetreiber) Z530E
  Software für Prüfgeräte - Installations-/Betriebsmittel-Management + Protokollerstellung:
  Automatische Übernahme und Auswertung der Messwerte von Prüfungen von Installationen und
  Betriebsmitteln. Verwaltung dieser Installationen und Betriebsmittel mit den zugehörigen
  Prüfergebnissen in einer Datenbank. Automatische Generierung von Prüfprotokollen nach
  Empfehlung der Handwerksverbände.

- Profi-Software PS3 AM (Gerätetreiber, Grundmodul und Aufbaumodul) Z531N
  Wie PS3 GM aber erweitert um folgende Module:
  - Betriebsmittelmanagement
  - Remote
  - Instandhaltungsmanagement
  - Barcodedruck

Lieferumfang
1 x VDE Prüfgerät Secutest S2N+ oder Secutest S2N+10, 1 x Sondenkabel mit Prüfspitze,
1 x aufsteckbare Krokodilklemme für Prüfspitzen, 1 x DKD-Zertifikat, 1 x Tragegurt, 1 x CD-ROM (Demo) PC-Software, Bedienungsanleitung

additionales Zubehör
- Speichermodul SI / Druckerspeichermodul PSI
  Die vom VDE Prüfgerät gemessenen Werte können in diesem  Modul gespeichert, über die Tastatur
  mit Kommentaren versehen und ausgedruckt (nur PSI) werden. Als Anzeige dient jeweils das
  LCD-Anzeigefeld des Prüfgerätes. Eine statistische Auswertung der Messergebnisse
  – prozentualer Anteil der bestandenen Funktionstests – ist ebenfalls möglich.
  Das (P)SI-Modul wird platzsparend in die Deckel der Prüfgeräte eingeschraubt. Geliefert mit zwei
  Papierrollen (PSI), 1 Farbband (PSI), Bedienungsanleitung.

- Ersatzpapierrollen PS-10P für Speichermodul / Druckermodul (10 Stk.)
