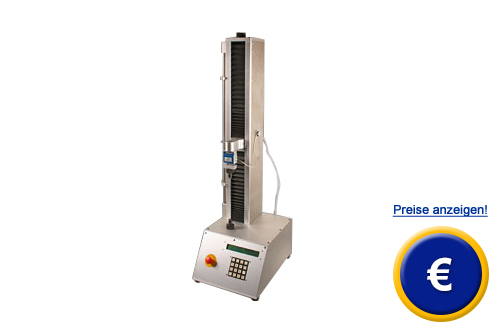

Universalprüfmaschine ZPM
Universalprüfmaschine mit verschiedenen Lastzellen / 500 mm Fahrweg /
Software im Lieferumfang / Vorschubgeschwindigkeit stufenlos einstellbar /
Testabläufe programmierbar / 6 weitere Lastzellen im additionalen Zubehör

Diese Universalprüfmaschine ZPM eignet sich bestens für Kraft-Wegmessungen oder die Kostantkraftmessung. Dabei misst die Universalprüfmaschine Kräfte bis zu einem Wert von 5000 N. Die Universalprüfmaschine ZPM wird primär über einen Mikroprozessor gesteuert. Außerdem bietet sich die Möglichkeit, die Universalprüfmaschine durch Ansteuerung über einen PC zu bedienen. So können Reiß-, Zug- und Druckfestigkeit auf einfache Weise mit der Universalprüfmaschine ermittelt werden. Die Auslieferung der Universalprüfmaschine erfolgt inklusive einer Software, die der Datenverarbeitung und Maschinenansteuerung dient. Somit kann man Messungen mit der Universalprüfmaschine vornehmen und diese anschließend am PC oder Laptop auswerten. Dies geschieht, indem man die Universalprüfmaschine via USB-Kabel mit dem jeweiligen PC oder Laptop verbindet. Die hohe Transferrate ermöglicht eine schnelle und unkomplizierte Übertragung. Um das ermittelte Messergebnis direkt abzulesen, verfügt die Universalprüfmaschine es über ein LCD mit 2-zeiliger Anzeige, welche Kraft und Weg darstellen. Der Antrieb der Universalprüfmaschine erfolgt durch Kugelumlaufspindeln, Kugelbuchsenführung und Zahnriemen. Des Weiteren enthält die Universalprüfmaschine eine austauschbare Lastzelle, die dafür konzipiert ist, unterschiedliche Messbereiche bis maximal 3000 N zu erfassen. Die Standardausführung misst den Bereich bis 3000 N. Dazu bieten wir Ihnen verschiedene Optionen, die auch kleinere Messbereiche beinhalten. Um den Messbereich der Universalprüfmaschine Ihren Bedürfnissen entsprechend anzupassen halten wir Lastzellen mit den Optionen: 20, 50, 100, 200, 500 und 1000 N für Sie bereit. Die Wegmessung von der Universalprüfmaschine erfolgt mittels Encoder. Die angestrebten Testabläufe sind dem Wunsch des Kunden entsprechend am Gerät oder PC programmierbar. Sollten Sie weitere Fragen zu der Universalprüfmaschine ZPM  haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne zur Universalprüfmaschine ZPM oder allen anderen Produkten auf dem Gebiet der Labortechnik, der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- 500 mm Fahrweg
- Lastzelle im Lieferumfang
- weitere Lastzellen additional
- USB Schnittstelle

- Software im Lieferumfang
- Testabläufe beliebig programmierbar
- Vorschubgeschwindigkeit stufenlos einstellbar
- LC Display mit mehrfach Anzeige

Technische Spezifikation Universalprüfmaschine ZPM

Messbereich
ZPM 3000-500 Standard
ZPM 50-500
ZPM 100-500
ZPM 200-500
ZPM 500-500
ZPM 1000-500
ZPM 2000-500
ZPM 5000-500 Sondermodell

3000 N
50 N
100 N
200 N
500 N
1000 N
2000 N
5000 N

Genauigkeit
Lastzelle
Hysterese
Wegmessung

besser als 0,03 %
± 0,02 von max. Nennlast
0,0001 mm

Überlastschutz

ca. 120  Nennlast

Anzeige

zweizeiliges LCD

Auflösung
Kraft

Weg

0.01 N (Lastzelle bis 50 N),
0.1 N (Lastzelle bis max. 5000 N)
0.01 mm (LCD-Display), 0.001 mm (PC)

Vorschub
unter Last
ohne Last

1 ... 700 mm/min stufenlos einstellbar
1 ... 800 mm/min stufenlos einstellbar

max. Fahrweg

500 mm

Software

Win 95/98 oder höher, XP und NT

Gehäuse

robuste Konstruktion aus Aluminium und V2A

Energieversorgung

110 / 240 V AC  50 / 60 Hz

Umgebungsbedingungen

10 ... 45 °C / < 80 % rF

Größe

1096 x 390 x 300 mm

Gewicht (brutto)

48 kg (60 kg)

Universalprüfmaschine ZPM mit Schraubspannkopf

Universalprüfmaschine ZPM mit
Seilspannzeug

Kraft-Weg-Diagramm der
Universalprüfmaschine ZPM

Software zur
Universalprüfmaschine ZPM

Lieferumfang Universalprüfmaschine ZPM

1 x Universalprüfmaschine ZPM X-500 bis max. 3000 N, 1 x Lastzelle inklusive Herstellerzertifikat mit 50 N, 100 N, 200 N, 500 N, 1000 N, 2000 N oder 3000 N, 1 x Software, 1 x USB Kabel,
1 x Netzkabel, 1 x Bedienungsanleitung

additionale Artikel zur Universalprüfmaschine ZPM

Schraubspannkopf TH56K
zur Universalprüfmaschine ZPM
zum Einspannen von Papier, Folien, etc. Einspannmaße 30 x 30 mm
Maximale Zugkraft 1kN
1 Paar ohne Backen (TH56K)

Backen zum Schraubspannkopf TH56K
Einspannmaße 30 x 30 mm je 4 Stk.

Backen blank (TH56K-B)
1 x 45° Pyramide gehärtet (TH56K-BP)
Wellenbacken gehärtet (TH56K-BW)
Backen mit 1mm Gummi (TH56K-BG)
V-Backen (TH56K-BV)

Datenblatt zum Schraubspannkopf TH56K

Schraubspannkopf TH56g
zur Universalprüfmaschine ZPM
zum Einspannen von Papier, Folien, etc. Einspannmaße 30 x 30 mm
Maximale Zugkraft 5kN
1 Paar ohne Backen (TH56g)

Backen zum Schraubspannkopf TH56g
Einspannmaße 30 x 50 mm je 4 Stk.

Backen blank (TH56g-B)
1 x 45° Pyramide 62 HRC (TH56g-BP)
Wellenbacken gehärtet (TH56g-BW)
Backen mit 1mm Gummi (TH56g-BG)

Datenblatt zum Schraubspannkopf TH56K

exzentrisches Rollenspannzeug TH7-1
zur Universalprüfmaschine ZPM
Walzen gehärtet, Körper Aluminium
Rollenbreite 50 mm
Materialdicke 0 - 7 mm
Maximale Zugkraft 1kN
1 Paar (TH7-1)

exzentrisches Rollenspannzeug TH7-5
zur Universalprüfmaschine ZPM
Walzen gehärtet, Körper Aluminium
Rollenbreite 50 mm
Materialdicke 0 - 7 mm
Maximale Zugkraft 5 kN
1 Paar (TH7-5)

Fadenspannzeug TH76-1
zur Universalprüfmaschine ZPM
mit Umlenkzylinder und Spannklemme gummibeschichtet
Maximale Zugkraft 1kN
1 Paar (TH76-1)

Seilspannzeug TH76-5
zur Universalprüfmaschine ZPM
mit Umlenkzylinder inklusive Pyramidenbacken
Maximale Zugkraft 5 kN
1 Paar (TH76-5)

Lastzellen zur Universalprüfmaschine ZPM
inklusive Herstellerzertifikat
bis 20 N (LX-20N)
bis 50 N (LX-50N)
bis 100 N (LX-100N)
bis 200 N (LX-200N)
bis 500 N (LX-500N)
bis 1000 N (LX-1000N)


Nachkalibrierung der Lastzelle
