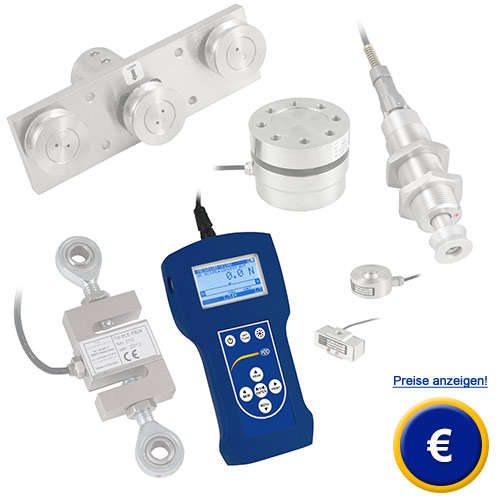

Universal - Kraftmessgerät PCE-FB 0P
bis zu 1.000 Messungen in der Sekunde / Speicher für bis zu 16 verschiedene Messzellen / SD Karten Speicher / Grafikdisplay / Menüführung in verschiedenen Sprachen / Akkus tauschbar / inkl. PC Sofware mit Livemessung bis zu 1 kHz.

Das Universal-Kraftmessgerät PCE-FB 0P ist die Möglichkeit mit einem Kraftmessgerät mehrere Messbereiche mit unterschiedlichen Kraftaufnehmern abzudecken. Dazu können im Universal-Kraftmessgerät die Parameter von bis zu 16 Kraftaufnehmern hinterlegt werden.

Eine Abtastrate von 1.000 Hz, Messunsicherheit 0,01%, Interner SD Kartenspeicher, Eingabe von Grenzwerten mit akustischem Warnsignal, Ermittlung von PEAK Werten, Grafische Darstellung der Messungen am Universal-Kraftmessgerät und am PC, Auswertung der Messung am Handgerät, Statistikfunktion, Menüführung in verschiedenen Sprachen (Deutsch, Englisch, Spanisch, Polnisch), Auslegung für Zug und Druckkraftmessungen, RS-232 sowie USB Schnittstelle runden das Universal-Kraftmessgerät ab.

Sollten Sie weitere Fragen zum Universal-Kraftmessgerät haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dem Universal - Kraftmessgerät oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- mobiles Universal-Kraftmessgerät
- für bis zu 16 verschiedene Kraftsensoren
- max. 0,01 % Fehlertoleranz + Sensorfehler
- hohe Messrate wählbar bis zu 1000 Hz
- Messdatenspeicher mit bis zu 1 kHz
- Livemessung am PC mit 1000 Werten / Sek.
- PEAK Funktion (MIN / MAX)

- Grenzwertfunktion / Messwertabgleich
- statistische grafische Auswertung
- Grafikdisplay mit automatischer Ausrichtung
- Menüführung: deutsch, englisch, spanisch
- inkl. PC Software Auswertesoftware
- USB und RS-232 Schnittstelle
- Netz- und Akkubetrieb möglich (tauschbar)

Technische Spezifikation vom Universal-Kraftmessgerät

Messunsicherheit

±0,01 % vom Messbereich + Sensorfehler

Eingangssignalbereich

± 0,3 ... 5 mV/V

Eingangsimpedanzbereich

40 ... 4000 Ω

Linearitätsabweichung bei 2 mV/V

0,002 %

Rauschen

0,001 % bei 1 kHz

Temperatureinfluss Nullsignal

0,002 %/10K

Brückenspannung

5 V

A/D Wandler

32 bit

Messeinheiten

N, g, lb, oz, kg, kgf, lbf, ozf

Messrate

frei einstellbar bis 1.000 Werte / Sek. (1kHz)

Mit der Geschwindigkeit können die Daten in den internen Speicher gelegt werden sowie z.B. an ein PC übergeben werden.

Messfunktionen

PEAK Funktion (MIN - MAX Hold) / Grenzwertmessung / Echtzeit-Messung

LCD Grafik-Display 61 x 34 mm / automatische Displayausrichtung / Hintergrundbeleuchtung

Menüführung

mehrsprachig: deutsch / englisch / spanisch / polnisch

Speichermöglichkeit

Interner Speicher und Mini SD Kartenspeicher.

Der Interne Speicher ist auf eine Messreihe von bis zu 13.000 Messungen, inkl. Zeit und Datum begrenzt. Ohne Zeit und Datum können bis zu 39.000 Messungen gespeichert werden. Dann müssen die Daten auf die SD Karte übergeben werden.

Speicherung

manuell - per Knopfdruck

automatisch - Start nach der Überschreitung einer frei eingestellten Kraft, Speicherung in eingestellter Messfrequenz - Zyklus, Ende der Speicherung frei einstellbar

Schnittstelle

Seriell RS-232, 9-polig und USB

OPTIONAL: Schaltkontaktausgang
MIN / MAX / OK (siehe unten) + 1 Eingang

Software

inkl. PC Software zum Auswerten und Steuern

Umgebungsbedingungen

- 10 ... +40 °C

Spannungsversorgung

4x Ni-MH 2700 mAh AA Akkus (tauschbar) oder per Netzadapter ~230 V/12 V; 1,2 A inkl.
auto OFF Funktion einstellbar

Akku Laufzeit

ca. 20 Std. (ohne Beleuchtung ca. 45 Std.)

Abmessungen Auswertegerät

210 x 110 x 40 mm / 600 g

Displayanzeige vom Universal Kraftmessgerät

Messbereich / Auflösung
5 N (0,5 kg) / 0,001 N
10 N (1 kg) / 0,002 N
20 N (2 kg) / 0,005 N
50 N (5 kg) / 0,01 N
100 N (10 kg) / 0,02 N
200 N (20 kg) / 0,05 N
500 N (50 kg) / 0,1 N
750 N (75 kg) / 0,2 N
1 kN (100 kg) / 0,2 N
2 kN (200 kg) / 0,5 N
5 kN (500 kg) / 1 N
10 kN (1 t) / 2 N
20 kN (2 t) / 5 N
50 kN (5 t) / 10 N
100 kN (10 t) / 20 N
150 kN (15 t) / 50 N
200 kN (20 t) / 50 N

darstellung der 16 verschiedenen Sensoren aus dem Sensorspeicher Universal - Kraftmessgerät der PCE-FB 0P Serie

Durch die Möglichkeit eine eigene ID den jeweiligen Kraftaufnehmern zuzuordnen, kann das Universal-Kraftmessgerät die Auswahl der richtigen Kraftaufnehmer, schnell und sicher gewährleisten. Es können bis zu 16 Sensoren hinterlegt werden. Links sehen Sie die zur Auswahl stehenden Messbereiche mit der dazugehörigen Auflösung.

Die Integrierung der verschiedenen Messzellen ist denkbar einfach. Dazu müssen zu jeder Messzelle eine eigene ID, Messbereich, Messauflösung sowie die Kalibrierparameter im Universal Kraftmessgerät hinterlegt werden. Das Universalkraftmessgerät erlaubt die Kalibrierparameter auf zwei Arten zu hinterlegen. Zum einen die Justage mit Hilfe einer definierten Kraft und zu anderen die Eingabe der mV/V Daten die bei den meisten der Kraftsensoren auf dem Typenschild stehen. Somit passt sich das Universal-Kraftmessgerät an die Kalibriermöglichkeiten und die Kalibrierbedürfnisse der Nutzer an.

Anzeige vom universal Kraftmessgerät der PCE-FB 0P mit PEAK Funktion
Die Messanzeige vom Universal Kraftmessgerät zeigt Informationen wie Batteriezustand, Messgeschwindigkeit, Kraft, Min und Max auf einen Blick.

Anzeige des Kraftverlaufs im Universalkraftmessgerät PCE-FB 0P
Der grafische Kraftverlauf vom Universalkraftmessgerät PCE-FB 0P
ermöglicht die einzelnen Messpunkte abzufragen. Abbildung: Messpunkt 1 mit 9,5N

Universalkraftmessgerät PCE-FB 0P mit Histogramm Auswertung
Darstellung der Häufigkeitsverteilung im Universal-Kraftmessgerät PCE-FB 0P

Das Universal-Kraftmessgerät PCE-FB 0P verfügt über eine Statistikfunktion
Statistische Darstellung im Universal-Kraftmessgerät PCE-FB 0P

Die Stromversorgung übernehmen 4 AA Akkus. Diese Akkus können mit Hilfe des im Lieferumfang befindlichen Netzteils über das Universal-Kraftmessgerät geladen werden sowie problemlos getauscht werden. Eine permanente Stromversorgung über das Netzteil ist mit dem Universal-Kraftmessgerät PCE-FB-P auch möglich.

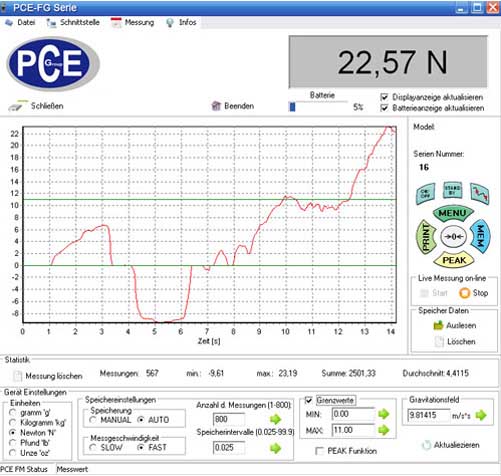

Universal Kraftmessgerät inkl. PC Software

PC-Software im Lieferumfang für das Universal-Kraftmessgerät PCE-FB 0P
Das Universal-Kraftmessgerät kann mit bis zu 1.000 Werten die Sekunde arbeiten. Diese 1.000 Hz können in Echtzeit per USB Schnittstelle an die im Lieferumfang befindliche Software übergeben werden. Sollte kein PC in der Nähe sein, bietet das Universal-Kraftmessgerät die Möglichkeit die Daten auf einer Micro SD Karte zu speichern, dabei ist der Speicherintervall frei einzustellen und bis zu 1 kHz möglich. Aufgrund der schnellen Abtastrate kann intern im Universal-Kraftmessgerät
eine Messreihe von max. 39.000 Messungen am Stück aufgezeichnet werden. Das entspichert einer Aufzeichnungsdauer von 39 Sekunden bei der maximallen Abtastraten von 1 kHz.

Lieferumfang vom Drehmomentschlüssel-Prüfgerät PCE-FB TW Serie

Drehmomentschlüssel-Prüfer
1 x Drehmomentschlüssel-Prüfer, 1 x Kraftaufnehmer extern, 1 x Auswerte- und Steuerungssoftware inkl. RS-232 Datenkabel, 1 x SD Speicherkarte inkl. Auslesegerät, 1 x Netzteil, 1 x Tragekoffer

Lieferumfang des Drehmomentschlüssel Prüfer PCE-FB TW Serie

Optionales Zubehör für das Drehmomentschlüssel-Prüfgerät PCE-FB TW Serie

ISO-Kalibrierung / Zertifizierung
Für Betriebe, welche den Drehmomentschlüssel-Tester in ihren betriebsinternen Prüf-Pool aufnehmen wollen oder zur jährlichen Rekalibrierung. Die Zertifizierung beinhaltet eine Kalibrierung inkl. Prüfschein nach DIN EN ISO/IEC 17025.

ISO Kalibrierschein zum Drehmomentschlüssel-Tester PCE-FB TW Serie

Schaltkontaktausgang
Der Drehmomentschlüssel-Tester kann mit einem OC bzw. galvanisch getrennter Ausgang versehene werden. Das bedeutete das bei vorab eingestellten Kraftgrenzen MIN / OK / MAX, die Kontakte geschaltet werden können. Die Schaltung kann als Impuls oder Dauersignal eingestellt werden. Dabei wird auch ein Schalteingang verbaut der z.B. die Speicherung der Daten auslösen kann. (IN-/+)

Open-Collector-Ausgang (OC)
wobei der Emitter an Masse – GND liegt.
I max=25mA / U nom=24V (PIN 2/3/4/5)

Eingangsspannungsbereich IN(+) / IN(-): U in=12-18V / I in max=50mA (PIN 1/6)

Art.-Nr.: AF-TSD-F

Anschlussmöglichkeiten Drehmomentschlüssel-Tester PCE-FB TW Serie
