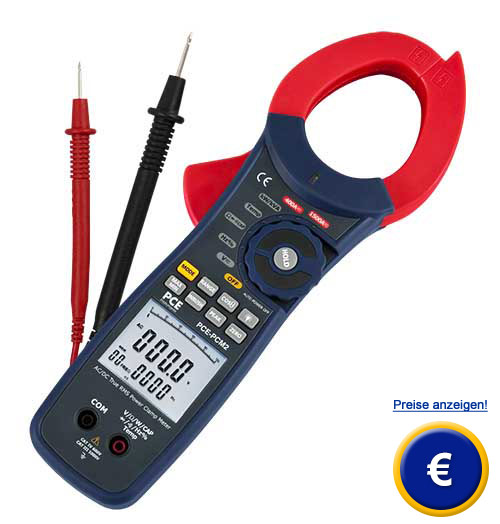

Zangenmultimeter
PCE-PCM2 |
|||||
|
Das Zangenmultimeter PCE-PCM2 wurde dazu entwickelt Gleich- und Wechselströme bis zu 1500 A zumessen. Ebenfalls ist das Zangenmultimeter dazu in der Lage, zusammen mit der Messung der Spannung, die derzeit abgenommene Leistung zu ermitteln. Das Messgerät kann ebenfalls für die Messung von Widerstand, Kapazität, Durchgang und Diodenspannung verwendet werden. Ebenso ist das PCE-PCM2 Zangenmultimeter in der Lage die Netzfrequenz genau zu bestimmen. Über einen in der Stromzange eingebauten, internen Sensor, kann das Zangenmultimeter spannungsführende Leitungen berührungslos aufspüren. Die Messzange kann Leitungen und Stromschienen bis zu einem Durchmesser von maximal 52 mm umfassen. Das große LED-beleuchtete Display erlaubt ein komfortables Ablesen der Messwerte. Das Zangenmultimeter ist aus einem robusten, gummierten Kunststoffgehäuse, welches für den rauen Einsatz bestens gewappnet ist. Hier finden Sie eine Übersicht aller Zangenmultimeter. |
|||||
|
Bedienungsanleitung
vom Zangenmultimeter PCE-PCM2 |
|||||
|
-
Strommessung bis 1500 A
- Messung der Leistung AC / DC - Spannungsmessung bis 1000 V |
-
Temperaturmessung über
Thermoelemente
- digitaler Bargraph im Display - berührungslose Suche von Stromleitungen |
||||
| Elektrische Spezifikationen | |||||
|
Strommessung DC A |
|||||
| Messbereich | Auflösung | Genauigkeit | |||
| 400 A | 0,01 A | ± (2 % +30 Digit) | |||
| 1500 A | 0,1 A | ± (2,5 % + 30 Digit) | |||
| Strommessung AC A | |||||
| Messbereich | Auflösung | Genauigkeit | |||
| 400 A | 0,01 A | ± (2,5 % + 30 Digit) | |||
| 1500 A | 0,1 A | ± (2,8 % + 30 Digit) | |||
| Hinweis: Die Angabe der Genauigkeit bezieht sich bei AC A Messungen auf den Bereich von 5 % bis 100 % vom Messbereich | |||||
| Spannungsmessung DC V | |||||
| Messbereich | Auflösung | Genauigkeit | |||
| 400 mV | 0,01 mV | ± ( 0,1 % + 9 Digit) | |||
| 4 V | 0,0001 V | ± ( 0,1 % + 4 Digit) | |||
| 40 V | 0,001 V | ± ( 0,1 % + 4 Digit) | |||
| 400 V | 0,01 V | ± ( 0,1 % + 4 Digit) | |||
| 1000 V | 0,1 V | ± ( 0,5 % + 4 Digit) | |||
| Spannungsmessung AC V (50 Hz ... 100 Hz) | |||||
| Messbereich | Auflösung | Genauigkeit | |||
|
400 mV |
0,01 mV |
± ( 0,8 % + 9 Digit) (bei 50 Hz / 60 Hz) |
|||
| 4 V | 0,0001 V | ± (1 % + 30 Digit) | |||
| 40 V | 0,001 V | ± (1 % + 30 Digit) | |||
| 400 V | 0,01 V | ± (1 % + 30 Digit) | |||
| 750 V | 0,1 V | ± (1 % + 30 Digit) | |||
| Hinweis: Die Angabe der Genauigkeit bezieht sich bei AC V Messungen auf den Bereich von 5 % bis 100 % vom Messbereich | |||||
| Leistungsmessung DC kW (0 ... 600V, 0 ... 1500A) | |||||
| Messbereich | Auflösung | Genauigkeit | |||
| 900 kW | 0,1 | ± (3 % + 10 Digit) | |||
| Leistungsmessung AC kW (0 ... 600V, 0 ... 1500A) | |||||
| Messbereich | Auflösung | Genauigkeit | |||
| 900 kW | 0,1 | ± (2,8 % + 10 Digit) | |||
| Hinweis: Die Angabe der Genauigkeit bezieht sich bei AC kW Messungen auf den Bereich von 5 % bis 100 % vom Messbereich | |||||
| Widerstandsmessung | |||||
| Messbereich | Auflösung | Genauigkeit | |||
| 400 Ω | 0,01 | ± (0,5 % + 9 Digit) | |||
| 4 kΩ | 0,0001 | ± (1 % + 4 Digit) | |||
| 40 kΩ | 0,001 | ± (1 % + 4 Digit) | |||
| 400 kΩ | 0,01 | ± (1 % + 4 Digit) | |||
| 4 MΩ | 0,0001 | ± (2 % + 10 Digit) | |||
| 40 MΩ | 0,001 | ± (3 % + 10 Digit) | |||
| Kapazitätsmessung | |||||
| Messbereich | Auflösung | Genauigkeit | |||
| 400 nF | 0,01 | ± (3,5 % + 40 Digit) | |||
| 4000 nF | 0,1 | ± (3,5 % + 10 Digit) | |||
| 40 µF | 0,001 | ± (3,5 % + 10 Digit) | |||
| 400 µF | 0,01 | ± (3,5 % + 10 Digit) | |||
| 4 mF | 0,0001 | ± (5 % + 10 Digit) | |||
| 20 mF | 0,001 | ± (5 % + 10 Digit) | |||
| 40 mF | 0,001 | nicht spezifiziert | |||
| Frequenzmessung | |||||
| Messbereich | Auflösung | Genauigkeit | |||
| 40 Hz | 0,001 | ± (0,3 % + 2 Digit) | |||
| 400 Hz | 0,01 | ||||
| 4 kHz | 0,0001 | ||||
| 40 kHZ | 0,001 | ||||
| 400 kHz | 0,01 | ||||
| 4 Mhz | 0,0001 | ||||
| 40 MHz | 0,001 | ||||
| Tastverhältnis | |||||
| Messbereich | Auflösung | Genauigkeit | |||
|
10 % ... 95 % |
0,1 |
± (1 % + 2 Digit) (vom Messwert) |
|||
| Temperatur | |||||
| Messbereich | Auflösung | Genauigkeit | |||
| -100 °C ... 1000 °C | 0,1 |
± (1 % + 2,5 °C) (vom Messwert) |
|||
| Allgemeine technische Daten | |||||
| Leiterdurchmesser | max. 52 mm | ||||
| Display | Zweizeilig 40.000 / 4.000 stellig | ||||
| Eingangsimpedanz | 10 MΩ | ||||
| AC Bandbreite (AC A / AC V) | 50 Hz ... 400 Hz | ||||
| AC Messung | True RMS | ||||
| Betriebsbedingungen | 5
°C ... 40 °C max. 80 % r.F. bei 31 °C |
||||
| Lagerbedingungen | -20
°C ... 60 °C max. 80 % r.F. |
||||
| Spannungsversorgung | 9 V Blockbatterie | ||||
| Automatische Abschaltung | nach ca. 30 Minuten | ||||
| Abmessungen (B x H x T) | 294 x 105 x 47 mm | ||||
| Gewicht | 536 g | ||||
| Sicherheit | IEC 1010-1, EN 61010-1, CAT III | ||||
|
Hier sehen Sie die PCE-PCM2 bei einer Messung des Gleichstromes einer Solaranlage
|
|||||
|
|
Lieferumfang
1 x Transporttasche
2 x Prüfleitungen
1 x Temperaturfühler Typ K
1 x Adapter für Temperaturfühler
1 x Batterie 9 V Blockbatterie
1
x Bedienungsanleitung |
||||
|
|
|
||||
|
