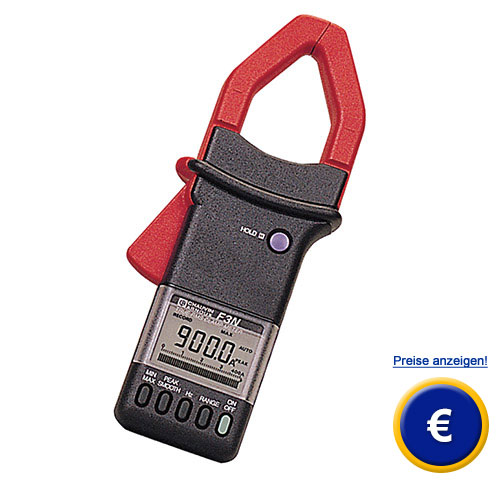

Digitale Stromzange für Frequenzumrichter F3N
Digitale Stromzange für Frequenzumrichter zur Messung von Wechselströmen in Echt-Effektivwerten / sinusförmig oder verzerrt / mit beliebiger Kurvenform und Frequenz

Die digitale Stromzange für Frequenzumrichter F3N wird zur Messung von Strom und Frequenz (1000 A und bis 10 kHz) verwendet. Auch bei verzerrten Signalen, wie z.B. an Wechselrichtern, Drehzahlreglern, Thyristor-Steuerungen, Schaltnetzteilen, wird die Digitale Stromzange für Frequenzumrichter F3N verwendet. Die Strommesszange ist die sichere Lösung um Wechselströme in Echteffektivwerte zu messen, egal ob sie sinusförmig, verzerrt, oder mit beliebiger Kurvenform bzw. Frequenz sind (True RMS). Die Messung der digitalen Stromzange für Frequenzumrichter erfolgt immer direkt und ohne jegliche Betriebsunterbrechung. Die Messung von Strom-Spitzenwerten wird während einer ms erreicht (PEAK-Funktion). Die Messwertglättung der digitalen Stromzange für Frequenzumrichter F3N erfolgt über 3 Sekunden sowohl bei Strom, als auch bei Frequenz, dies ist die SMOOTH-Funktion der Stromzange. Durch die einfache Bedienung von nur 6 Tasten kann man die jeweilige Anzeige durch die Taste HOLD speichern. Bei der digitalen Stromzange für Frequenzumrichter F3N erfolgt die Speicherung des MIN-, MAX- und Mittelwertes ebenfalls durch die Taste HOLD. Die Auffindung von Oberschwingungen ist außerdem möglich. Bei Fragen nutzen Sie bitte unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Stromzangen oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Strom und Frequenzmessung an sinusförmigen
  und verzerrten Signalen

- Echt-Effektivwert Messung (True RMS)

- direkte Messung, ohne Betriebsunterbrechung

- Anzeigespeicherung (Hold-Funktion)
- Max-, Min- und Durchschnittswert

- Messung von Strom-Spitzenwerten während
  1 ms (Peak-Funktion)

- Messwertglättung über 3 Sekunden bei Strom
  und Frequenz (Smooth-Funktion)
- Batterieverbrauchsanzeige
- Auto Off Funktion

Technische Spezifikation zur digitalen Stromzange für Frequenzumrichter F3N

Messbereich Strom

0,3 ... 400 A / ... 700 Aecht-eff.
1000 ASpitze

Genauigkeit

2 % Anzeige

Frequenz

0,5 Hz ... 1 kHz / ... 10 kHz

Genauigkeit

1 % Anzeige

Scheitelfaktor

max. 5 am Bereichsende

Display

LCD

Digitalanzeige

10 000 Messpunkte

Analoganzeige

Bargraph mit 40 Segmenten

Betriebsfrequenz

0,5 Hz ... 10 kHz (bei stabilem System)
5 Hz ... 2 kHz (bei variabler Frequenz)

Umschließungsdurchmesser

42 mm

Stromversorgung

9 V Alkali Batterie

Betriebsdauer

ca. 80 Std.

Max. zul. Spannung

1000 V eff.

Schutzart

IP 30

Abmessungen

232 x 98 x 44 mm

Gewicht

500 g

Schutzklasse

IP 40

Umgebungsbedingungen

-10 ... 55 °C

< 90 % r.F

Norm

IEC 61010-2-032, 600 V, CAT III

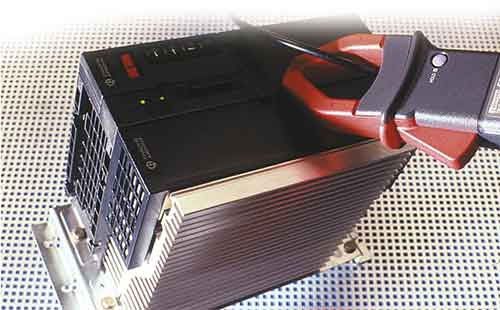

Die digitale Stromzange für Frequenzumrichter bei der Messung nach dem Frequzumrichter

Lieferumfang digitale Stromzange für Frequenzumrichter F3N

1 x digitale Stromzange für Frequenzumrichter F3N, 1 x Transporttasche, 1 x 9 V Batterie,

1 x Bedienungsanleitung
