Stromzange PCE-OCM 10

Stromzange bis 600 A / TRMS Messung / MAX MIN Speicher / OLED Display /

Inrush-Messung / 6000 Digit Anzeige / Messstellenbeleuchtung

Die Stromzange PCE-OCM 10 zeichnet sich durch die OLED Anzeige aus. Das OLED Display bei dieser Stromzange ermöglicht es, dass das Display selbst im Dunklen gelesen werden kann, da dieses selbstleuchtend ist. Die Stromzange misst Gleich- und Wechselstrom bis 600 A. Neben der regulären Strommessung kann die Stromzange PCE-OCM 10 zur Messung von Anlaufströmen verwendet werden. Wechselspannung ist bis 750 V AC messbar und Gleichspannung sogar bis 1000 V. Weiterhin verfügt die Stromzange über die standardmäßigen Multimeterfunktionen wie Widerderstandsmessung, Diodenprüfung, Kapazitätsmessung, Durchgangsprüfung usw. Ebenfalls kann die Stromzange zur Temperaturmessung mit Hilfe des externen Thermoelementes genutzt werden.

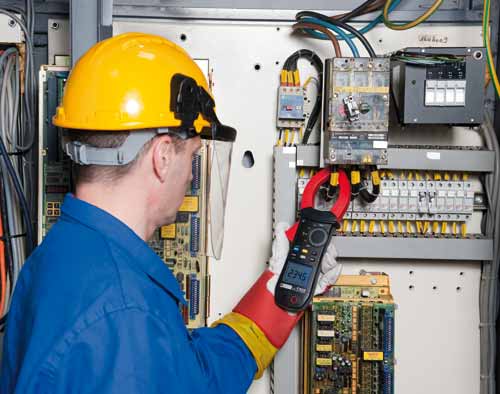

Die Stromzange eignet sich besonders für industrielle Anwendungen zum Beispiel beim täglichen Einsatz eines Betriebselektrikers. Der breite Messbereich und die vielfältigen Messfunktionen der Stromzange decken einen Großteil der Messaufgaben ab. Die Frontled an der Stromzange rundet dieses Messgerät ab.

Sollten Sie weitere Fragen zur Stromzange haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie bitte unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Stromzange oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Inrush-Messung

- MAX-MIN Messwertspeicher

- OLED Display

- NCV Funktion

- TRMS AC A

- Stromzange mit Multimeterfunktionen

- Bis zu 600 A messbar

- 6000 Digit Anzeige

Technische Spezifikation zur Stromzange PCE-OCM 10

Messfunktion

Messbereich

Auflösung

Genauigkeit

Wechselstrom
(max. 600 A AC RMS /
@50 / 60 Hz)

60 A
600 A

0,01 A
0,1 A

±(2,5 % v.Mw + 5Digit)

Wechselstrom / Inrush
(Anlaufstrom)

600 A

0,1 A

±(7,5 % v.Mw. + 5Digit)

Gleichstrom
(max. 600 A DC)

60 A
600 A

0,01 A
0,1 A

±(2,5 % v.Mw + 5Digit)

Wechselspannung
(@45 ... 400 Hz)

6 V
60 V
600 V
750 V

0,001 V
0,01 V
0,1 V
1 V

±(1,2% v.Mw. + 5 Digit)
±(1,2% v.Mw. + 3 Digit)
±(1,2% v.Mw. + 3 Digit)
±(1,5% v.Mw. + 5 Digit)

Wechselspannung
(VFC)

600 V

0,1 V

±(6,5% v.Mw. + 5 Digit)

Gleichspannung
(max. 1000 V DC)

600 mV
6 mV
60 mV
600 V
1000 V

0,1 mV
0,001 V
0,01 V
0,1 V
1 V

±(1% v.Mw. + 5 Digit)
±(0,8% v.Mw. + 3 Digit)
±(0,8% v.Mw. + 3 Digit)
±(0,8% v.Mw. + 3 Digit)
±(1% v.Mw. + 5 Digit)

Widerstand

600 Ω
6 kΩ
60 kΩ
600 kΩ
6 MΩ
60 MΩ

0,1 Ω
0,001 kΩ
0,01 kΩ
0,1 kΩ
0,001 MΩ
0,01 MΩ

±(1,2% v.Mw. + 2 Digit)

±(1% v.Mw. + 2 Digit)
±(1% v.Mw. + 2 Digit)
±(1% v.Mw. + 2 Digit)
±(1,2% v.Mw. + 2 Digit)
±(1,5% v.Mw. + 5 Digit)

Durchgangsprüfung

600 Ω

0,1 Ω

Signalton: <30Ω
Kein Signalton: >100 Ω

Diodentest

6 V

0,001 V

0,5 ... 0,8 V

Kapazität

60 nF
600 nF
6 µF
60 µF
600 µF
6 mF
60 mF

0,01 nF
0,1 nF
0,001 µF
0,01 µF
0,1 µF
0,001 mF
0,01 mF

±(4% v.Mw. + 20 Digit)
±(4% v.Mw. + 20 Digit)
±(4% v.Mw. + 20 Digit)
±(4% v.Mw. + 20 Digit)
±(4% v.Mw. + 20 Digit)
±(10% v.Mw)
Nur für Referenzmess.

Temperatur

-40 ... +40 °C
40 ... 400 °C
400 ... 1000 °C

1 °C
1 °C
1 °C

±(3 % v. Mw. + 5 Digit)
±(2,5 % v.Mw. + 3Digit)
±(3 % v. Mw. + 5 Digit)

Display

6000 Digit OLED

Abtastrate

3 Hz

Zangenöffnungsdurchmesser

30 mm

Spannungsversorgung

3 x 1,5 V AAA Batterie

Automatische Abschaltung

1 ... 30 Minuten (einstellbar)

Betriebbedingungen

0 ... 30 °C / max. 80 % r.F.
30 ... 40 °C / max. 75 % r.F.
40 ... 50 °C / max. 45 r.F.

Lagerbedingungen

-20 ... 60 °C / max 80 % r.F.

Abmessungen

228 x 72 x 29 mm

Gewicht

ca. 260 g

Lieferumfang  zur Stromzange PCE-OCM 10

1 x Stromzange PCE-OCM 10, 1 x Prüfleitungen (rot & schwarz), 1 x Thermoelement Typ K,
3 x 1,5 V AAA Batterien, 1 x Bedienungsanleitung
