Spektrometer SpectroJet
Spektrometer zur Spektralmessung von Druckkontrollstreifen, Farbkeilen und Testcharts /
bestens geeignet für die Qualitätssicherung / Übertragung der Messwerte an einen PC /
Ermittlung vieler Parameter

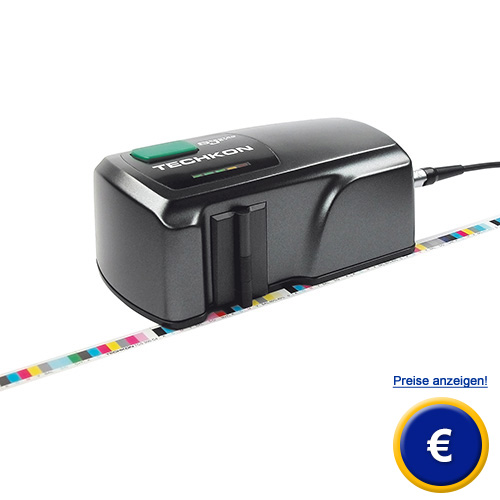

Das Spektrometer SpectroJet ist ein handliches Messgerät zum Bestimmen der Druckqualität auf Druckkontrollstreifen, Farbkeilen und Testcharts. Dazu wird das Spektrometer SpectroJet einfach von Hand zügig entlang des Druckkontrollstreifen geführt. Führungsrollen, die am Spektrometer angebracht sind, sorgen für einen optimalen Geradeauslauf. Somit kommt es zu keinerlei Behinderungen bzw. Einschränkungen während des Messvorgangs. Während die Messung durchgeführt wird, werden über ein, im Lieferumfang enthaltenes, Kabel automatisch die Messwerte vom Spektrometer SpectroJet an einen PC übertragen. Eine schnelle Auswertung der Daten, die mit dem Spektrometer gemessen wurden ist somit sofort möglich. Diese Tatsache spart nicht nur Zeit, sondern beschleunigt auch die gesamte Prozedur einer Messung mit dem Spektrometer. Der SpectroJet ist dabei in der Qualitätssicherung universell einsetzbar. Ob Qualitätssicherung nach ISO 12647 (PSO), Fogra-Medienkeil, Gracol G7™ oder eigene Standards: Das Spektrometer SpectroJet liefert alle relevanten Messdaten, die für die Bewertung der Druckqualität entscheidend sind. Es besteht die Möglichkeit nur das Gerät zu erwerben. Zusätzlich dazu werden aber auch noch zwei weitere Kits angeboten. Dabei handelt es sich um das Spektrometer mit der Software ExPresso Basic oder um das Spektrometer mit der Software ExPresso Pro. Die Software stellt die Messwerte von dem SpectroJet übersichtlich dar und macht eine einfache und schnelle Regelung der Farbe an der Druckmaschine möglich. Die beiden Ausführungen der Software unterscheiden sich in den Funktionen. Genaue technische Eigenschaften zu dem Spektrometer und dessen Software entnehmen Sie bitte der Tabelle im unteren Bereich dieser Seite. Sollten Sie weitere Fragen zum Spektrometer SpectroJet haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich unserer Spektrometer oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- farbbezogene Dichteanzeige
- densitometrische Graubalance
- Messdatenexport

- Unterstützung von bis zu 6 Farbwerken
- Tonwertzunahme
- Druckkontrast

Technische Daten zum Spektrometer SpectroJet

Messverfahren

spektrale Remissions- und Farbdichtemessung
nach ISO 5-3/4

Messgeometrie

0/45 °Optik nach DIN 5033

Spektralbereich

400 ... 700 nm in 10 nm Schritten

Messblende

1,5 mm geeignet für Messfelder mit mind. 3 mm Höhe und 3 mm Breite

Messlicht

gasgefüllte Glühlampe, Lichtart A

Polaristionsfilter

zweifach linear gekreuzt,
per Softwarekabel ein- und ausblendbar

Messzeit

Messgeschwindigkeit ca. 160 mm/s bei 4 mm Feldern,
ca. 400 mm/s bei 8 mm Feldern
Einzelmessung ca. 1 Sekunde

Scanlänge

Max. 2000 mm

Weißbezug

absolut und relativ

Lichtarten / Winkel

A, C, D50, D65, F 2 / 7 / 11

Dichtefilter

DIN 16536, DIN 16536 NB, ISO ANSI I, ISO E, Spektrale Dichte Dmax

Messbereich Dichte

0,00 ... 2,50 D

Reproduzierbarkeit

0,01 D; 0,03 CIE ΔE*a*b*

Exemplarstreuung

0,01 D; 0,3 CIE ΔE*a*b*

Datenübertragung

USB

Stromversorgung

Netzadapter, 100 ... 240 V, 47 ... 63 Hz

Gewicht

Messgerät: 360 g

Abmessungen

55 x 70 x 135 mm

Systemvoraussetzungen für TECHKON Software

Windows XP, Vista, 7 oder 8 (32- oder 64-bit)
Minimum: IBM-kompatibler PC mit Intel Core Duo
oder vergleichbarem Prozessor, 1 GB RAM,
2 USB-Anschlüsse

Softwarespezifische Funktionen ExPresso Basic

Farbbezogene Dichteanzeige
Farbdichte für CMYK und Sonderfarben (spektrale Dichtemessung)
Densitometrische Graubalance
Tonwertzunahme
Druckkontrast
Schieben-/Dublieren-Faktor
Sollwerte und Toleranzen
OK-Bogen
Messdatenexport
Schön- und Wiederdruck
Einsetzbar für Druckformate und Druckkontrollstreifen
Anzeige von Einzelmessungen bei Verwendung als Handmessgerät
Statistik- und Reportfunktion
Unterstützung von bis zu 6 Farbwerken

Softwarespezifische Funktionen ExPresso Pro

Farbbezogene Dichteanzeige
Farbdichte für CMYK und Sonderfarben (spektrale Dichtemessung)
Tonwertzunahme
Druckkontrast
Schieben-/Dublieren-Faktor
Sollwerte und Toleranzen
OK-Bogen
Messdatenexport
Schön- und Wiederdruck
Einsetzbar für Druckformate und Druckkontrollstreifen
Anzeige von Einzelmessungen bei Verwendung als Handmessgerät
Statistik- und Reportfunktion
Farbzonenbezogene CIE L*a*b* und ΔE*a*b*-Farbmetrikanzeige
ΔL*a*b*
L*C*h*
ΔL*C*h*
Farbregel-Empfehlung
InkCheck Anzeige und Auswertung nach ISO 12647 (PSO)
Graubalanceanzeige nach Gracol G7™
Unterstützung von bis zu 16 Farbwerken

Lieferumfang vom Spektrometer SpectroJet

1 x Spektrometer SpectroJet, 1 x Weißstandard mit universellem Netzadapter, 1 x USB-Kabel,
1 x Gerätekoffer, 1 x Druckkontrollstreifen TECHKON TCS Digital, 1 x Benutzerhandbuch

Lieferumfang vom Spektrometer SpectroJet + ExPresso Basic

1 x Spektrometer SpectroJet, 1 x Software ExPresso Basic,1 x Weißstandard mit universellem Netzadapter, 1 x USB-Kabel, 1 x Gerätekoffer, 1 x Druckkontrollstreifen TECHKON TCS Digital,
1 x Benutzerhandbuch

Lieferumfang vom Spektrometer SpectroJet + ExPresso Pro

Optional erhältliches Zubehör zum Spektrometer SpectroJet

Farbreferenz zur Kontrolle von dem Spektrometer
Mechanische Papierfixierung
Netzadapter
Ersatzlampe
Service
Gerätecheck (Service)
