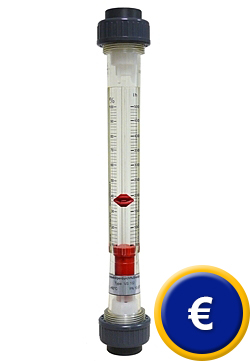

Schwebekörper-Durchflussmesser
PCE-VS Serie
Schwebekörper aus
Kunststoff zur Durchflussmessung in Rohrleitungen und
Lüftungskanälen für Luft Nm³/h oder Wasser l/h
je nach Modellvariante
/ verstellbare Sollwertanzeiger
/ keine externe Energieversorgung |
Der Schwebekörper-Durchflussmesser ist ein Messgerät zur Bestimmung des Volumenstroms von Fluiden, d. h. Flüssigkeiten oder Gasen, in Rohrleitungen.
Der Schwebekörper-Durchflussmesser der Baureihe VS
arbeitet nach dem bekannten Schwebekörperprinzip. In einem konischen
Messrohr aus Kunststoff befindet sich ein Schwebekörper, der durch das Medium
angeströmt und dadurch angehoben wird. Die Höhenstellung des Schwebekörpers im Schwebekörper-Durchflussmesser ist vom Volumenstrom abhängig. Bei steigendem Volumenstrom erhöht sich der Strömungswiderstand. Der Schwebekörper steigt und die Fläche zwischen Schwebekörper und der Glasröhre wird größer. Dadurch sinkt der Strömungswiderstand wieder bis er gleich der Gewichtskraft des Schwebekörpers plus der Auftriebskraft ist. Die Höhenstellung als Maß für den Durchfluss kann von einer am Gerät angebrachten Skala abgelesen werden.
Der Schwebekörper-Durchflussmesser wird daher in einer Vielzahl von Ausführungen angeboten. Der Schwebekörper-Durchflussmesser
ist standardmäßig mit einer Skala
in l/h Wasser oder in Nm³/h Luft ausgestattet. Die Überwachung der
Durchflussmengen wird durch 2 verstellbare Sollwertanzeiger
am Schwebekörper-Durchflussmesser erleichtert. Sollten Sie
weitere Fragen zu der Schwebekörper-Durchflussmesser
PCE-VS Serie haben, schauen Sie auf die folgenden technischen
Daten, nutzen Sie unser Kontaktformular
oder rufen Sie uns
an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich
der Schwebekörper-Durchflussmesser oder allen anderen
Produkten auf dem Gebiet der Regeltechnik,
der Messgeräte
oder der Waagen
der PCE Deutschland GmbH. |
|
Schwebekörper-Durchflussmesser PCE-VS Serie
|
-
schnelle Ablesbarkeit in Nm³/h oder l/h
- bruchsicher
- korrosionsbeständig
- hohe Wiederholgenauigkeit
- radial ausbaubar
- Messbereiche von 1,5 – 60.000 l/h
|
-
einfache Montage
- keine externe Energieversorgung
- Genauigkeit Klasse 4 gemäß VDI 3513
- für flüssige und gasförmige Medien
- verstellbare Sollwertanzeiger
- Schwebekörper aus PVDF
|
Technische Daten der
Schwebekörper-Durchflussmesser PCE-VS
|
Baureihe |
VS11... |
VS12... |
VS13... |
|
|
VS32... |
VS33... |
Eigenschaften |
Genauigkeit |
Klasse 4 gemäß VDI 3513, Blatt
2 |
Nenndruckstufe 20 °C |
PN 10 |
Mediumstemperatur |
0...60 °C |
0...100 °C |
0...40 °C |
Messrohr |
PA |
PSU |
PVC |
Schwebekörper |
PVDF |
O-Ring |
EPDM |
Baureihe VS1... (L= 335
mm)
|
Typ |
Nennweite |
Messbereich für Wasser |
Messbereich für Luft
0 ... 10 bar |
VS1_25A
... |
DN25 |
50 ... 500 l/h
|
1,5 ... 42 Nm³/h
|
VS1_25B
... |
DN25 |
100 ... 1000 l/h
|
2,5 ...87
Nm³/h
|
VS1_32C
... |
DN32 |
150 ... 1500 l/h
|
4 ... 135
Nm³/h
|
VS1_32E
... |
DN32 |
250 ... 2500 l/h
|
7 ... 237
Nm³/h
|
VS1_40D
... |
DN40 |
200 ... 2000 l/h
|
6 ...174
Nm³/h
|
VS1_40F
... |
DN40 |
300 ... 3000 l/h
|
9 ... 324
Nm³/h
|
VS1_40G
... |
DN40 |
600 ... 6000 l/h
|
17 ... 522
Nm³/h
|
VS1_50G
... |
DN50 |
600 ... 6000 l/h
|
17 ... 525
Nm³/h
|
VS1_50H... |
DN50 |
1000 ... 10000 l/h
|
29 ... 903 Nm³/h
|
VS1_50I... |
DN50 |
1500 ... 15000 l/h
|
53 ... 1215
Nm³/h
|
VS1_65J
... |
DN65 |
2000 ... 20000 l/h
|
55 ... 1635
Nm³/h
|
VS1_65K
... |
DN65 |
3000 ... 30000 l/h
|
80 ... 2274
Nm³/h
|
VS1_65L ...
|
DN65
|
8000 ... 60000 l/h
|
-
|
Achtung:
Bitte beachten Sie die unterschiedliche Druckbereiche bei der Luft.
Die genauen Druckbereiche sehen Sie hier.
|
Abmessungen
VS1... (L= 335
mm)
|
Einbau und
Montagehinweise des Schwebekörper-Durchflussmesser
PCE-VS
Die Durchflussmesser
sollten senkrecht und spannungsfrei
in das Rohrleitungssystem eingebaut
werden. Eine Ein- und
Auslaufstrecke muss vorgesehen sein, Einlauf
ca. 10 x DN,
Auslauf ca. 5 x DN.
|
G
|
DN
|
L
|
L1
|
L2
|
ØD
|
1 1/2"
|
25
|
335
|
341
|
385
|
60
|
2"
|
32
|
335
|
341
|
393
|
72
|
2 1/4"
|
40
|
335
|
341
|
403
|
83
|
2 3/4"
|
50
|
335
|
339
|
417
|
103
|
3 1/2"
|
65
|
335
|
341
|
429
|
122
|
Baureihe VS3... (L=
165...200 mm)
|
Typ |
Nennweite |
Messbereich für Wasser |
Messbereich für Luft
0 ... 10 bar |
VS3_10P
... |
DN10 |
1,5 ... 15 l/h
|
0,01...1,8 Nm³/h
|
VS3_10Q
... |
DN10 |
2,5 ... 25 l/h
|
0,2 ... 3,2
Nm³/h
|
VS3_10R
... |
DN10 |
5 ... 50 l/h
|
0,5 ... 6,4 Nm³/h
|
VS3_10T
... |
DN10 |
10 ... 100 l/h
|
0,8 ... 10 Nm³/h
|
VS3_15S
... |
DN15 |
8 ... 80 l/h
|
0,6 ... 9,5 Nm³/h
|
VS3_15U
... |
DN15 |
15 ... 150 l/h
|
1,4 ... 19 Nm³/h
|
VS3_15V... |
DN15 |
20 ... 200 l/h
|
1,5 ... 25 Nm³/h
|
VS3_25U
... |
DN25 |
15 ... 150 l/h
|
1,0 ... 21 Nm³/h
|
VS3_25W... |
DN25 |
30 ... 300 l/h
|
1,5 ... 35 Nm³/h
|
VS3_25A... |
DN25 |
50 ... 500 l/h
|
3 ... 60 Nm³/h
|
VS3_25B... |
DN25 |
100 ... 1000 l/h
|
6 ... 100
Nm³/h
|
Achtung:
Bitte beachten Sie die unterschiedliche Druckbereiche bei der Luft.
Die genauen Druckbereiche sehen Sie hier.
|
Abmessungen
VS3... (L=
165...200 mm)
|
Einbau und Montagehinweise des Schwebekörper-Durchflussmesser
PCE-VS
Die Durchflussmesser
sollten senkrecht und spannungsfrei
in das Rohrleitungssystem eingebaut
werden. Eine Ein- und
Auslaufstrecke muss vorgesehen sein, Einlauf
ca. 10 x DN,
Auslauf ca. 5 x DN.
|
G
|
DN
|
L
|
L1
|
L2
|
ØD
|
3/4"
|
10
|
165
|
171
|
199
|
35
|
1"
|
15
|
185
|
191
|
223
|
43
|
1 1/2"
|
25
|
200
|
206
|
250
|
60
|

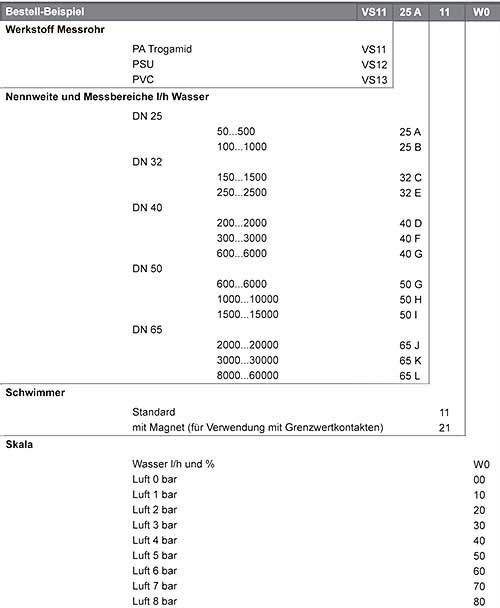

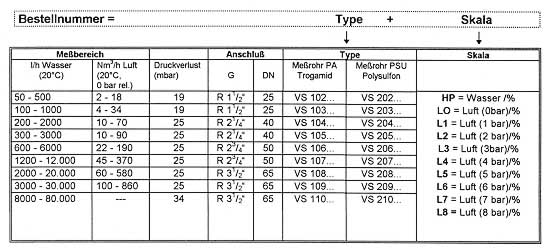

Bestellbeispiel vom Schwebekörper-Durchflussmesser
PCE-VS |
Achtung:
Bitte beachten Sie die unterschiedliche Druckbereiche bei der Luft.
Die genauen Druckbereiche sehen Sie hier.
|
Werkstoff
Messrohr |
Nennweite |
Schwimmer |
Skala |
PA Trogamid |
DN40 / 200
... 20000 |
Standart |
Wasser l/h
und % |
VS11 |
40D |
11 |
W0 |
Bestellnummer
VS11 40D 11 W0 |
Lieferumfang
vom Schwebekörper-Durchflussmesser PCE-VS |
1 x Schwebekörper-Durchflussmesser PCE-VS Serie |
additional |
Grenzwertkontakte
Die Grenzwertkontakte VSK1 und VSK2 dienen zur externen
Überwachung von begrenzten Durchfluss- werten an unseren
Schwebekörper-Durchflussmessern. Sie werden auf die am
Durchflussmessgerät befindliche Führung aufgeschoben und
lassen sich auf jeden beliebigen Schaltpunkt der
entsprechenden Skala einstellen. Ein im Schwebekörper
eingebauter Magnet schließt oder öffnet einen im
Grenzwertkontakt fest vergossenen Reedkontakt. Die
Schaltfunktion ist bistabil. Das heißt, der Schaltzustand
bleibt erhalten, auch wenn der Magnetschwebekörper vom
Kontakt entfernt ist. Beim nachträglichen Anbau von
Grenzwertkontakten ist darauf zu achten, dass der
Standard-Schwebekörper gegen einen Magnetschwebekörper
eingetauscht wird. |
|
Schaltspannung |
max. 230 V AC |
Schaltleistung |
max. 10 W / 12 VA |
Schaltstrom |
max. 0,5 A |
Durchgangswiderstand |
200 mOhm |
Isolationswiderstand |
1011 Ohm |
Umgebungstemperatur |
0...55 °C |
Schutzart |
IP 65 nach DIN 40050 |
Schalthysterese |
1 - 2 mm |
|
|
