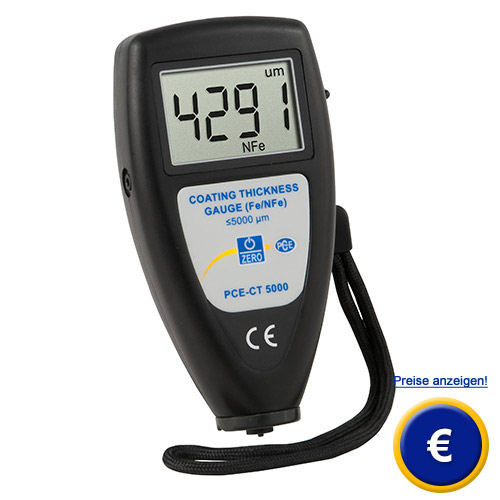

Schichtdickenmessgerät PCE-CT 5000H
Schichtdickenmessgerät zur zerstörungsfreien Werkstoffprüfung /
Messung auf Fe und nFe Metallen / interner Datenspeicher / Abschaltautomatik /
Alarmgrenzen einstellbar / Einpunkt- bis Vierpunkt- und Nullkalibrierung

Der Schichtdickenmessgerät ist ein Messinstrument für die schnelle Ermittlung von Beschichtungsstärken auf eisenhaltigen und nicht-eisenhaltigen Metallen. Der Schichtdickenmessgerät erkennt selbstständig welches Material gemessen werden soll. Nach dem Start ist der Schichtdickenmessgerät direkt messbereit. Bei den Überprüfungen der Beschichtungsdicke handelt es sich um einen zerstörungsfreien Messvorgang, damit die entsprechenden Oberflächen weiterverwendet werden können. Entweder liegt als Messprinzip eine magnetische Induktion oder eine Wirbelstromprüfung zugrunde.

Vor dem Beginn der Messungen können Alarmgrenzen am Schichtdickenmessgerät eingestellt werden. Liegt der ermittelte Messwert außerhalb dieser Alarmgrenzen, wird im Display vom Schichtdickenmessgerät eine Meldung angezeigt, damit eine zu geringe oder zu dicke Beschichtung direkt an der jeweiligen Stelle erkannt werden kann. Grade bei der Wareneingangs- und Warenausgangskontrolle ist dieses Vorgehen wichtig, weil durch den Einsatz von einem Schichtdickenmessgerät die Qualität der Beschichtung schnell und zuverlässig nachgewiesen werden kann.

Sollten Sie weitere Fragen zum Schichtdickenmessgerät haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne zum Dickenmessgerät oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- sofort messbereit
- hoher Messbereich
- hohe Messgenauigkeit

- praktische V-Nut an dem Messkopf
- komfortable Einhandbedienung
- Anzeige von µm/mm auf mils umschaltbar

Technische Daten vom Schichtdickenmessgerät PCE-CT 5000H

Messsonde

Typ F

Typ N

Messbereiche

0 ... 5000 µm

0 ... 3000 µm

Messprinzip

magnetische Induktion

Wirbelstrom

Messgenauigkeit

± (2 % + 1 µm)

± (2 % + 1 µm)

Auflösung

0 ... 99,9 µm: 0,1 µm
100 ... 999 µm: 1 µm
>1000 µm: 0,01mm

0 ... 99,9 µm: 0,1 µm
100 ... 999 µm: 1 µm
>1000 µm: 0,01mm

Kalibrierung

Ein-Punkt- bis Vierpunktkalibrierung, Nullkalibrierung

Datenspeicher

Direktmessung (keine Messdatenspeicherung)
Vier Datengruppen (automatische Messdatenspeicherung von maximal 2000 Messwerten)

Statistikfunktionen

Anzahl der Messungen, Durchschnitt, Minimum, Maximum, Standardabweichung

Messeinheiten

µm, mm, mils

Alarm

Alarmgrenzen einstellbar, Alarmsymbol wird angezeigt, wenn Grenzen überschritten werden

Minimaler Krümmungsradius (konvex)

5 mm

Minimaler Krümmungsradius (konkav)

25 mm

Kleinste Messfläche

Durchmesser 20 mm

Kleinste Dicke des Grundwerkstoffes

0,02 mm

0,05 mm

Maximale Messrate

2 x pro Sekunde

Datenschnittstelle

Datentransfer über USB

Stromversorgung

2 x 1,5 V AAA Batterien

Menüsprachen

Deutsch, Englisch, Russisch, Chinesisch

Umgebungsbedingungen

0 ... +50 °C, 20 ... 90 % r.F.

Lagerbedingungen

-10 ... +60 °C

Normen

CE ROHS FCC

Abmessungen

110 x 53 x 24 mm

Material Gehäuse

ABS

Gewicht

92 g

Weitere Anwendungsbilder vom Schichtdickenmessgerät PCE-CT 5000H

Der Schichtdickenmessgerät PCE-CT 5000H bei der Qualitätskontrolle.

Display vom Schichtdickenmessgerät auf einem eisenhaltigen Metall (Messung in µm).

Display vom Schichtdickenmessgerät auf einem nicht-eisenhaltigen Metall (Messung in mm).

Der Schichtdickenmessgerät PCE-CT 5000H bei der praktischen Anwendung auf einem eisenhaltigen Metall.

Zum Schichtdickenmessgerät PCE-CT 5000H werden Nullstandards und fünf Kalibrierplatten in unterschiedlichen Stärken geliefert.

Hier die Messsonde vom Schichtdickenmessgerät PCE-CT 5000H mit Bedienfeld und gut sichtbarer V-Nut.

Der Schichtdickenmessgerät besitzt an der Oberseite eine USB-Schnittstelle, über die die Messdaten ausgelesen werden können.

Lieferumfang vom Schichtdickenmessgerät PCE-CT 5000H

1 x Schichtdickenmessgerät PCE-CT 5000H
1 x USB-Kabel
1 x Nullstandard für eisenhaltige Metalle
1 x Nullstandard für nicht-eisenhaltige Metalle
5 x Kalibrierstandard
1 x Auswertesoftware
1 x Batterie
1 x Tragekoffer
1 x Bedienungsanleitung
