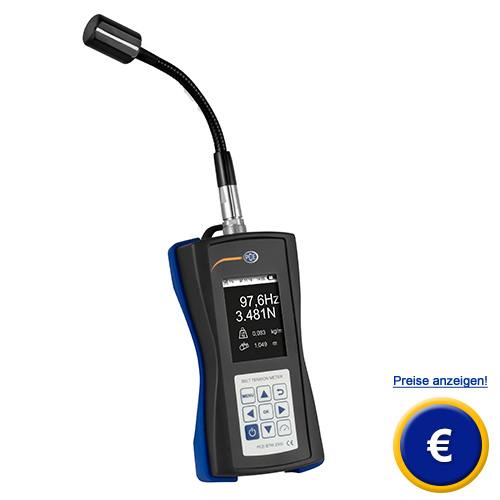

Riemenspannungsmesser PCE-BTM 2000
Riemenspannungsmesser zur schnellen und genauen Messung der Riemenspannung
Speicher für 750 Messwerte / Grafikdisplay / einfach Bedienung / Messung in Hz und N

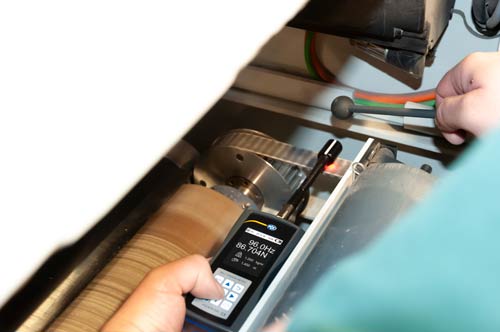

Der Riemenspannungsmesser ist ein optisch messendes Messgerät zur Bestimmung der Riemenspannkraft. Dieser Riemenspannungsmesser besteht aus einem Anzeigegerät und einem Sensor an einem Schwanenhals. Der Riemenspannungsmesser misst die Riemenspannung des Riemens im stillstehenden Zustand. Ein kleiner Impuls mit Hilfe eines Schlägels genügt um den Riemen in Schwingung zu versetzen. Der Riemenspannungsmesser erfasst mit einem Sensorstrahl die so erzeugte Eigenfrequenz des Riemens und visualisiert Diese auf dem Display. Weiterhin kann der Riemenspannungsmesser aus diesen Messdaten, sowie der eingegebenen Riemenlänge und Riemenmasse direkt die Spannkraft des Riemens ermitteln. Die Eingabe dieser Daten ist allerdings nicht zwingend erforderlich um direkt mit dem Riemenspannungsmesser Messungen durchzuführen. Die Maßeinheiten sind bei dem Riemenspannungsmesser zwischen N (SI-Einheit) und Pound-Force (US-Einheit) umschaltbar. Auf dem Grafikdisplay vom Riemenspannungsmesser wird immer der Messwert in Hz dargestellt. Wird die Riemenmasse und -länge im Gerät eingegeben, so wird zusätzlich noch die Trumkraft in Newton angezeigt. Das intuitive Grafikmenü wird auf dem kontrastreichen Display vom Trumkraft-Messgerät in 6 wählbaren Sprachen visualisiert. Zur weiteren Analyse und zu Qualitätssicherungszwecken ist der Riemenspannungsmesser mit einem Speicher ausgestattet. Im Speicher vom Riemenspannungsmesser können bis zu 750 Datensätze in 15 Ordnern á 50 Messwerte abgelegt werden.

Der Riemenspannungsmesser wird komplett einsatzbereit geliefert. Im Lieferumfang befindet sich das Handgerät, der Standardsensor mit Schwanenhals, eine Magnethalterung, Batterien und Bedienungsanleitung. Optional zum Riemenspannungsmesser sind ein Instrumentenkoffer, Frequenzschlägel, Stativ und ein Messsensor mit Spiralkabel und einem längerem Schwanenhals (für schlecht zu erreichende Riemen) erhältlich.

Sollten Sie weitere Fragen zum Riemenspannungsmesser PCE-BTM 2000 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dem Riemenspannungsmesser oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Messung der Schwingfrequenz des Riemens
- intuitive Bedienung
- Berechnung der Trumkraft in N
- Anzeige der Riemenspannung in Hz

- 6 Menüsprachen
- Speicher für 750 Messwerte
- Sensor an Schwanenhals
- Eingabe der Riemenlänge und Riemenmasse

Technische Spezifikation zum Riemenspannungsmesser PCE-BTM 2000

Messbereich

10 ... 900 Hz

Genauigkeit

± (1 % v. Mw. + 4 Digits)

Wiederholgenauigkeit

± 1 Hz

Auflösung

<100 Hz: 0,1 Hz
>100 Hz: 1 Hz

Riemenlänge

max. 9,999 m

Riemenmasse

max. 9,999 kg/m

Speicher

750 Messwerte
15 Ordner á 50 Messpunkte

Menüsprachen

Deutsch, Englisch, Spanisch, Französisch, Italienisch, Niederländisch

Spannungsversorgung

3 x 1,5 V AAA Batterie

Betriebsbedingungen

0 ... 50 °C; max. 95 % r.F.

Lagerbedingungen

-20 ... 65 °C; max. 95 % r.F.

Abmessungen

150 x 80 x 38 mm

Gewicht

ca. 200 g inkl. Batterien

Warum sollte die Riemenkraft gemessen werden?
Die Messung von Riemen ist immer dann erforderlich wenn Maschinen und Anlagen optimal gewartet werden sollen. Die maximale Lebensdauer erreicht ein Riemenantrieb nur dann, wenn er einsatzorientiert ausgelegt ist. Dies bedeutet, dass der Riemen optimal gespannt und die Scheiben exakt ausgerichtet sind. Mit Hilfe vom Riemenspannungsmesser kann die Spannkraft (Trumkraft) im stehenden Zustand des Riemens exakt ermittelt werden.

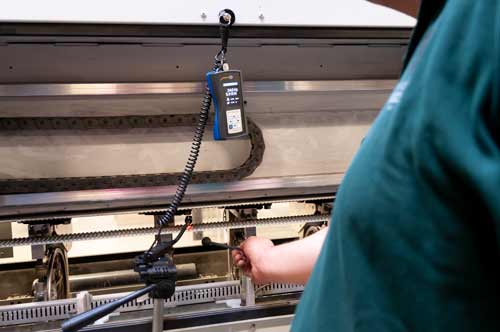

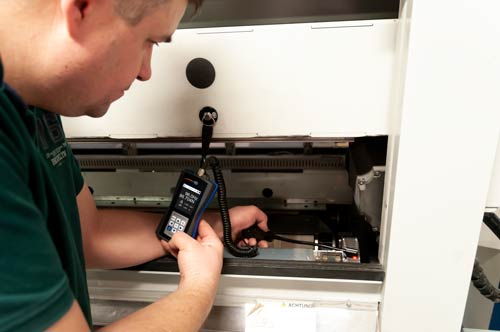

Optionaler Sensor mit langem Schwanenhals und Spiralkabel

Standardlieferumfang vom Riemenspannungsmesser

Lieferumfang Riemenspannungsmesser PCE-BTM 2000

optionales Zubehör zum Riemenspannungsmesser

- Sensor mit Schwanenhals und Spiralkabel

- Bereitschaftskoffer mit Schaumstoffeinlage

- Schlägel zum Anregen eines Riemens

- Stativ
