Rauheitsmessgerät PCE-RT 2300
Portables Rauheitsmessgerät zur schnellen Erfassung der Rauheit (Ra, Rz, Rq, Rt uvm.) / abnehmbare Motoreinheit / Touchscreen / Schnittstelle

Das Rauheitsmessgerät PCE-RT 2300 wird verwendet um die Rauhigkeit von Oberflächen zu messen. Das PCE-RT 2300 Rauheitsmessgerät verfügt über einen abnehmbaren Motorschlitten. Diese Eigenschaft ermöglicht es mit dem Rauheitsmessgerät auch an kleinen oder engen Profilen die Oberflächenrauhigkeit zu bestimmen. Die Messwerte werden auf einem großen LCD Display vom Rauheitsmessgerät dargestellt. Über dieses Display erfolgt auch die Bedienung vom Rauheitsmessgerät. Das Rauheitsmessgerät wird über einen internen Akku mit Spannung versorgt. Dieser Akku kann über ein herkömmliches USB Netzteil versorgt werden.

Der abnehmbare Motorschlitten ist mit einem Kabel mit der Haupteinheit vom Rauheitsmessgerät verbunden. Im Motorschlitten ist der Diamanttaster verbaut. Dieser drückt mit einer maximalen Kraft von 4 mN auf die Oberfläche von der die Rauhigkeit gemessen werden soll. Der Rauheitsmesser misst nach den gültigen ISO, ANSI und JIS Standards für Rauhigkeitsmessgeräte.

Sollten Sie weitere Fragen zum Rauheitsmessgerät PCE-RT 2300 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Glanzmesser oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Touchscreen
- Messung von sämtlichen Rauheitswerten
- Akku und Netzbetrieb

- verschiedene Filter einstellbar
- Diamanttestkopf
- abnehmbarer Motorschlitten

Technische Spezifikationen vom Rauheitsmessgerät PCE-RT 2300

Messbereich

320 µm

Genauigkeit

± 10 %

Wiederholgenauigkeit

± 7 %

Auflösung

± 20 µm: 0,01 µm
± 40 µm: 0,02 µm
± 80 µm: 0,04 µm

Messparameter

Ra, Rz, Rq, Rt, Rc, Rp, Rv,R3z, R3y, Rz(JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2

Messstandards

ISO4287, ANSI b46.1, DIN4768, JISb601

Grafik

Primärprofil (Rauheit + Welligkeit)
Rauheitsprofil (Rauheit)
Lade Kurven

Messfilter

RC, PC-RC, Gaus, D-P

Messstrecke (Cut-Off)

0,25 mm, 0,8 mm, 2,5 mm

Messlänge

1 ... 5 * Messstrecke
max. 17,5 mm (inkl. Vor- und Nachlauf)

Sensor

Diamanttastspitze 90°
5 µm

Anpresskraft Sensor

< 4 mN

Vorschubgeschwindigkeit

0,25 mm: 0,135 mm/s
0,8 mm: 0,5 mm/s
2,5 mm: 1 mm/s

Display

3,5" LC-Display

Spannungsversorgung

3,7 V LiIon Akku
5 V / 800 mA USB Netzteil

Betriebsdauer

50 h

Betriebsbedingungen

-20 ... 40 °C / max. 90 % r.F.

Lagerbedingungen

-40 ... 60 °C / max. 90 % r.F.

Abmessungen

Haupteinheit: 158 x 55 x 52 mm
Motoreinheit: 115 x 23 x 27 mm

Gewicht

ca. 500 g

Wissenswertes zum Rauheitsmessgerät

Rz = gemittelte Rautiefe
Die gemittelte Rautiefe Rz ist das arithmetische Mittel aus den größten Einzelrautiefen mehrerer aneinandergrenzenden Einzelmessstrecken.

Ra = arithmetischer Mittenrauwert
Ra ist der allgemein anerkannte und international angewendete Rauheitsparameter. Er ist der arithmetische Mittelwert der absoluten Werte der Profilabweichungen innerhalb der Bezugsstrecke. Der gemessene Zahlenwert Ra ist immer kleiner als der auf dem gleichen Rauheitsprofil ermittelte Rz-Wert.

Rt = maximale Rautiefe
Die maximale Rautiefe Rt ist der Abstand zwischen dem höchsten und dem tiefsten Punkt der Messstrecke.

Rq = Quadratischer Mittenrauwert
Rq ist der quadratische Mittelwert aller Ordinatenwerte innerhalb der Einzelmessstrecke l. Rq entspricht der Bezeichnung RMS (Root Mean Square).

Lieferumfang
1 x Rauheitsmessgerät PCE-RT 2300, 1 x Mikrotaster, 1 x abnehmbare Motoreinheit, 2 x Verbindungskabel für Motoreinheit, 1 x Ladegerät, 1 x Schnittstellenkabel, 1 x Transportkoffer, 1 x  Anleitung

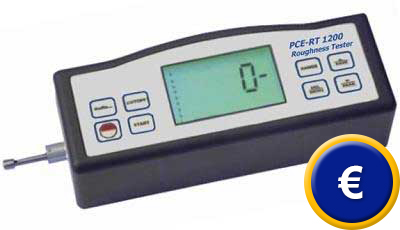

Hier sehen Sie weitere ähnliche Produkte zum Begriff: "Rauheitsmessgerät":
