Photovoltaik - Datenlogger MacSolar
Photovoltaik - Datenlogger mit internem Sensor, ermittelt die Energieausbeute und den optimalen Standort für Solaranlagen vor Ort

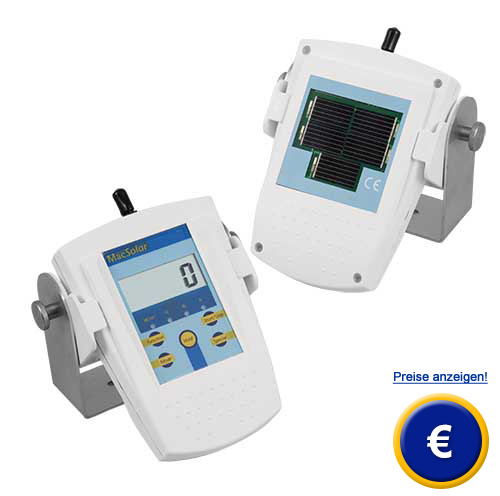

Der Photovoltaik - Datenlogger MacSolar ist das optimale Hand - Messgerät für Solaringenieure, Architekten und Hobby-Solarteure als Photovoltaik - Datenlogger vor Ort. Mit diesem Photovoltaik - Datenlogger ermitteln Sie die Lichtintensität und Temperatur. Daraus berechnet der Photovoltaik - Datenlogger mit sehr hoher Genauigkeit den Energieertrag und weitere Parameter (Strom, Spannung, Leistung im Arbeitspunkt). Damit ist eine Aussage über die Zusammenstellung und Auslegung einer Photovoltaikanlage mit dem Photovoltaik - Datenlogger möglich. Die Messung der Lichtintensität erfolgt über monokristalline Silizium-Solarzellen, welche zusätzlich die Energieversorgung des Photovoltaik - Datenlogger übernehmen. Der in de Photovoltaik - Datenlogger integrierte Prozessor sorgt für eine automatische Korrektur zum Erhalt der Grundgenauigkeit nach der Kalibrierung jedes Photovoltaik - Datenlogger im Solar-Simulator. In allen Messmodi werden wahlweise die Messgrößen P_tot (in W/m²), P_n, U_n, I_n (in %) oder T (in °C) am Photovoltaik - Datenlogger dargestellt. Die im internen Speicher des Photovoltaik - Datenlogger enthaltenen Messwerte können mit Hilfe der Software an den PC übertragen werden. Dieser Photovoltaik - Datenlogger wurde für den vor-Ort-Einsatz entwickelt und besitzt ein witterungsbeständiges und robustes Kunststoffgehäuse. Seine kompakten Abmessungen ermöglichen eine komfortable Einhandbedienung. Sollten Sie weitere Fragen zum Photovoltaik - Datenlogger haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Wir beraten Sie gerne bezüglich des Photovoltaik - Datenlogger oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Stromversorgung über 2 eingebaute PV-Zellen

- ermöglicht vergleichende Solarmessungen

- Max, Min Anzeige im Display

- kalibrierte PV-Zelle

- Mit Montagewinkel zur Ausrichtung

- Vorortmessung und Langzeitmessung

- großes LC-Display

- bis zu 19000 Messwerte speicherbar

- Berechnung des Sonnenertrags

- Messung der Sonnenstrahlung in W/m²

Technische Spezifikation des Photovoltaik - Datenlogger

Maximale Abweichung

< 4 % ±1 digit (P_tot) Bereich 50 ... 1000 W/m² / AM1,5 Spektrum/ Einstrahlung in Normalachse
(optional mit ISO Kalibrierzertifikat < 1 % ±1 digit)

< 3 °C im Bereich -25 ... 75 °C

Leistungsbedarf (sleep / active mode)

0,6 / 4 mW

Nennleistung integriertes Solarmodul

180 mW

Datenübertragung

HID-Schnittstelle

Umgebungstemperaturbereich

-20 ... +50 °C

Max. Feuchte

90 % r.F.

Anzeige

13mm LCD-Display (max. Anzeige 199,9)
Kontrast einstellbar

Datenspeicherkapazität

256 kBit (speichert 12000 ... 19000 Messungen)

Messrate

10 Sekunden (fest)

Datenspeicherung

Gemittelte Werte pro Stunde bis zu 15 Monate

Betriebsversorgung

über eigene Solarzelle

Abmessung

130 x 90 x 30 mm

Gewicht

170 g

Prüfzeichen / Gütenormen

CE / EN 50081, 50082, 55014,
55022, 60068, 60529, IEC68

Typische Anwendungsfälle des Photovoltaik - Datenlogger

1. Solar - Direktmessung vor Ort mit dem Photovoltaik - Datenlogger
Mit dem Photovoltaik - Datenlogger MacSolar kann eine direkte Messung von Lichtintensität und Temperatur an einer definierten Position vorgenommen werden. Diese Messwerte können u. a. zur Überprüfung des Wirkungsgrades von PV-Modulen oder Solar­Thermie-Anlagen herangezogen werden. Auf dem Display des Photovoltaik - Datenlogger werden die wahlweise eingestellten Messgrößen Lichtintensität und Modultemperatur dargestellt. Die Werte können mit der Hold Funktion kurzzeitig gespeichert werden.

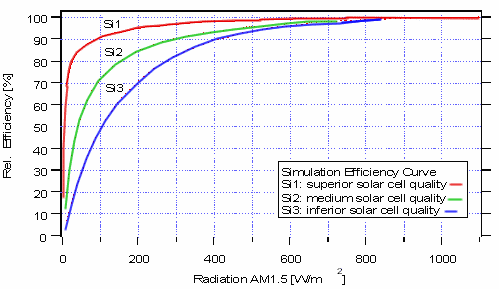

2. Simulation von Temperatur, Leistung, Spannung und Strom von PV- Modulen

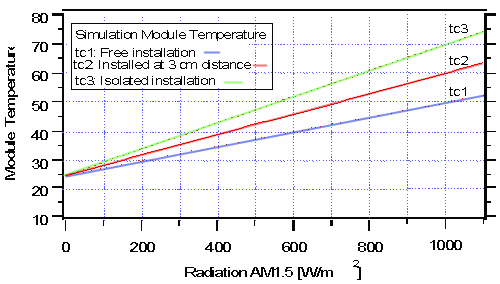

Aus den real gemessenen Größen Lichtintensität und Temperatur errechnet der Photovoltaik - Datenlogger intern die Modultemperatur, die sich bei einer am Photovoltaik - Datenlogger einstellbaren Installation von PV-Modulen ergibt. Das Bild zeigt die Modul-Übertemperatur an einer PV-Isolierglas-Fassade über der Einstrahlung (bei 25°C Außentemperatur)

3. Langzeitmessungen mit dem Photovoltaik - Datenlogger
Für Messungen über längere Zeiträume ist der Photovoltaik - Datenlogger MacSolar intern mit einer Mittelwertarithmetik und mit einem Datenlogger ausgestattet. Im folgenden sind einige typische Messanwendungen dargestellt, die mit dem Photovoltaik - Datenlogger realisiert werden können. Für meteorologische Zwecke ist die Erfassung der Globalstrahlung, meist in horizontaler Position, über längere Zeiträume notwendig. Hierfür wird der Photovoltaik - Datenlogger MacSolar in dem mitgelieferten Montagebügel entsprechend positioniert. Ebenso kann der Photovoltaik - Datenlogger für Langzeitmessungen der Umgebungstemperatur eingesetzt werden. In diesem Fall wird der Sensor in abgeschatteter Position eingesetzt.

4. Ertragsanalysen des Photovoltaik - Datenlogger
Die Bestimmung der solaren Lichtintensität und der Temperatur an speziellen Einsatzorten wie z.B. Wald, Nebelzonen, Innenräume, Positionen mit komplizierten Verschattungen ist ein prädestiniertes Einsatzgebiet für den Photovoltaik - Datenlogger. In der Regel spielt in diesen Fällen die Ertragsabschätzung über längere Zeiträume, z.B. 1 Jahr, eine wichtige Rolle. Hierfür bietet sich zunächst die Verwendung von Software-Simulationsprogrammen des Photovoltaik - Datenlogger an, die jedoch teilweise nur mit sehr großem Aufwand und mit sehr groben Abschätzungen auf derartige Situationen angepasst werden können. Ein recht genaues Messergebnis erhält man dagegen durch eine vergleichende Messung mit 2 Mac Solar  Photovoltaik - Datenloggern, von denen eines an der speziellen Messposition und das andere als Referenzgerät horizontal unter freiem Himmel installiert ist. Die vom Referenz - Photovoltaik - Datenlogger gewonnenen Daten werden nach Abschluss der Messung auf meteorologische Wetterdaten normiert, die gemittelt über lange Zeiträume (z. B. 10 Jahre) vorliegen. Die vom anderen Photovoltaik - Datenlogger an der speziellen Messposition erhaltenen Messdaten werden mit dem Normierungsfaktor multipliziert und erlauben somit eine Ertragsprognose für den gemessenen Zeitraum.

5. Vergleichende Messungen mit dem Photovoltaik - Datenlogger
Eine Sonderanwendung des Photovoltaik - Datenlogger MacSolar ist die Vergleichsmessung mit mehreren Geräten, die an verschiedenen Positionen installiert sind. Diese Methode eignet sich besonders für Objekte, bei denen mehrere Positionen zur Installation einer Solaranlage zur Verfügung stehen und keine eindeutige Aussage über die günstigste Position möglich ist (z.B. Süd-Ost, Süd-West, Dach mit Verschattung). Üblicherweise sollten derartige Aufgaben mit Hilfe von Software-Simulationsprogrammen gelöst werden können. Trotzdem bietet sich in vielen Fällen eine Überprüfung der Realbedingungen mit Hilfe des Photovoltaik - Datenlogger MacSolar an. Dies gilt vor allem für solche Fälle, wo eine Simulation mit großen Ungenauigkeiten verbunden ist (z. B. bei komplexen Verschattungen). Prinzipiell benutzt man mehrere Photovoltaik - Datenlogger MacSolar gleichzeitig an den betreffenden Positionen. Neben der Datenlogger-Messung lassen sich hier auch die Mittelwerte der einzelnen Messgeräte zu einem schnellen Vor-Ort Check vergleichen.

6. Sonnenstrahlung
Der Photovoltaik - Datenlogger erkennt die volle Sonnenstrahlung durch seine kalibrierte PV-Zelle, d.h. sowohl die direkte Strahlung, als auch die difusse Strahlung der Atmosphäre. Der größte Energieanteil der Sonnenstrahlung, der auf die Oberfläche der Erde reflektiert, befindet sich in der infraroten, sichtbaren Streife des Spektrums, da die Ultraviolettstrahlung durch die Atmosphäre absorbiert wird. Die Sonnenstrahlung ist unterschiedlich im Laufe des Jahres, da der Winkel der einfallenden Lichtstrahlen ist größer im Sommer als im Winter und die Strahlen fallen dann im Sommer senkrechter ein.

Lieferumfang des Photovoltaik - Datenlogger
1 x Photovoltaik - Datenlogger MacSolar Vollversion, 1 x interner Sensor, 1 x interner Messwertspeicher, Bedienungsanleitung

- Übertragungs- und Auswertesoftware MacView 2.0 sowie USB-Kabel im Paket

Mit der MacView Vollversion können Sie die Daten aus dem MacSolar auslesen und anschließend auswerten.

MacView 2.0 stellt die mit dem MacSolar gemessenen Daten graphisch und tabellarisch dar, daneben können die mit dem MacSolar gemessenen Strahlungswerte zur Erstellung einer Ertragsprognose von PV-Systemen genutzt werden. Das neue intuitive Interface erleichtert von Anbeginn das Arbeiten mit MacView. Die MacView Vollversion wird mit einer umfangreichen Solarmodul- ( > 26.000) und Wechselrichterdatenbank ( > 5.000) ausgeliefert.

Die Daten werden über ein HID Kabel aus dem Speicher des MacSolar in den PC, übertragen. Die drahtgebundene Schnittstelle erlaubt eine schnelle und störungsfreie Datenübertragung und die Bedienung des MacSolar vom PC aus.

Systemvoraussetzungen:

MacView 2.0 läuft unter Windows XP, Windows Vista und Windows 7.0

- Konfiguration des MacSolar

- Intuitives User-Interface,

- Anzeige / Umstellung zwischen °C und °F

- Gezielte Filterung der Messdaten und der berechneten Daten sowohl tabellarisch als auch grafisch

- Direktes Drucken der Formulare und Grafiken

- Datenbank

- Speichern der Projekte in Projektdatenbank

- Erweiterbare Modul- und Wechselrichterdatenbank für die Simulation

- Assistent für die Erstellung von Ertragsprognosen auf Basis der Messwerte

- Vergleich von 2 Projekten oder Messperioden

- Benutzerfreundliches Menü

- Gegenüberstellung von Temperatur-, Spannungs-, Strom-, und Leistungskurven

- Tabellarische und graphische Darstellung der gemessenen und berechneten Daten über einen einstellbaren Zeitraum

- Verlustbetrachtung der zu simulierenden Anlage mit einstellbaren Faktoren und Wirkungsgradkennlinien

- Export von Messdaten in ein Excel File

- Summierte, durchschnittliche und maximale Ergebniswerte (Einstrahlung, Temperatur und Ausgangsleistung)

- direktes Auslesen des MacSolar
