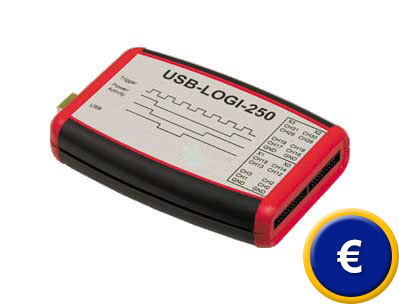

PC Logikanalysator USB-LOGI 250

36 Eingangskanäle, 100 Hz ... 250 MHz, 512 KSamples je Kanal,
 interne und externe Triggerung, umfangreiche Windows-Software

Der PC Logikanalysator USB LOGI 250 wird über USB-Port an den PC angeschlossen. Die umfangreiche Windowssoftware des PC Logikanalysators verfügt über viele Funktionen. Die 36 Eingangskanäle können Eingangspegel von 0 V ... 5 V erfassen. Dabei kann der PC Logikanalysator die High und Low Pegel direkt erkennen. Die Abtastrate des USB LOGI 250 liegt bei 100 Hz pro Kanal. Die Samplingrate liegt bei 512 KSamples je Kanal. Damit eignet sich der PC Logikanalysator USB LOGI 250 zur schnellen und sehr genauen Datenanalyse bei der Entwicklung von elektronischen Schaltungen. Der PC Logikanalysator verfügt über zwei Triggerebenen, d.h. es kann entweder über einen internen Trigger oder einen externen Trigger die Messung gestartet werden. Neben der Analyse von normalen High und Lowpegeln ist der PC Logikanalysator USB LOGI 250 in der Lage Flanken zu erkennen und auszuwerten. Die Messung der Signale erfolgt durch direkten Anschluss der optionalen Messleitungen an den Microcontroller oder Logikbaustein. Die Spannungsversorgung für den PC Logikanalysator erfolgt über den USB Port es wird somit keine externe, zusätzliche Versorgungsspannung benötigt. Im Folgenden finden Sie weitere PC Logikanalysatoren. Sollten Sie weitere Fragen haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0.

- 36 Kanäle

- interne / externe Triggerung

- 512 KSamples pro Kanal

- 1/8 ... 7/8 Pre-Trigger

- umfangreiche Windowssoftware

- Messkabel optional

Technische Daten

Interface

USB

Versorgungsspannung

5 V über USB Port (kein Netzteil nötig)

Anzahl der Kanäle

36

Eingangspegel

0 V ... 5 V

Schwellwert

Low: < 0,8 V

High: > 2 V

Sample Puffer

512 K x 36 Bit

Timing Modus (interne Clock)

100 Sample/Sek ... 250 MSamples/Sek

Sampling Rate (externe Clock)

0 ... 100 MHz

Abtastrate

100 Hz ... 250 MHz

Pre-Trigger

1/8 ... 7/8 vor eingestellten Triggerwort

Triggerebenen

2

Systemvorrausetzungen

USB 2.0 oder USB 1.1 Schnittselle

Bildschirmauflösung 1024 x 786

Windows 7 / Vista / XP / 2003

Lieferumfang

PC Logikanalysator USB-LOGI 250, Windowssoftware "Logi+"

additionales Zubehör

20 poliges Messkabel

Das Messkabel wird einfach an die Steckbuchse des PC Logikanalysator USB-LOGI-250 angeschlossen. Die farbigen Kabel haben eine passende Beschriftung. Somit ist eine eindeutige Zuordnung sicher möglich. Neben dem dirketem Anschluss der offenen Kabel an handelsübliche Printanschlüsse kann das Messkabel an sog. Micro-Klebs angeschlossen werden.

Achtung: Das Messkabel befindet sich nicht im Lieferumfang! Damit alle 36 Kanäle benutzt werden können werden 2 Kabelsätze benötigt!

Micro-Klebs

Die Micro-Klebs passend zu dem 20 poligen Messkabel vom PC Logikanalysator USB-LOGI 250. mit Hilfe der Micro-Klebs ist es möglich die Signale direkt vom TTL-Bauteil anzugreifen und zu analysieren. Ein separater Anschluss über Printbuchsen ist somit nicht erforderlich. Dies erleichtert die Arbeit immer dann, wenn Verschiedene Komponenten nacheinander analysiert werden.

Hier sehen Sie weitere ähnliche Produkte zum Begriff: "PC Logikanalysator":

- PC Logikanalysator USB-LOGI 100

  (18 Kanäle, 100 MHz Abtastrate, 2 Triggerebenen)

- PC Logikanalysator USB-LOGI 500

  (36 Kanäle, 500 MHz Abtastrate, 4096 Samples je Kanal, Software Logi+)
