Oberwellen - Analysator Kyoritsu 6315
Oberwellen - Analysator bis zu 3000 A / Farbdisplay / erweiterbarer Speicher /

Spannungsmessung mit Oberwellen - Analysator bis 1000 V / bis zu 2 GB Speicher

Der Oberwellen - Analysator Kyoritsu 6315 dient zur Analyse von Leistungen und Oberwellen. Der Oberwellen - Analysator kann Ströme bis zu 3000 A sicher messen. Neben der Leistungs - Analyse kann der Oberwellen - Analysator eine komplette Netz-Analyse durchführen. Der Oberwellen - Analysator misst zusätzlich den Phasenwinkel, Oberwellen, Scheinleistung, Wirkleistung und Arbeit. Dargestellt werden alle Messgrößen auf dem Farbdisplay des Oberwellen - Analysator 6315. Der im Oberwellen - Analysator eingebaute Speicher mit einer Größe von 1,8 MB reicht für eine Datenaufzeichnung von ca. 2 Tagen. Der Speicher vom Oberwellen - Analysator kann zusätzlich durch eine CF-Karte erweitert werden. Maximal kann der Speicher 2 GB betragen. Der Oberwellen - Analysator ist die große Version vom Oberwelllen - Analysator Kyoritsu 6305. Sollten Sie weitere Fragen zum Oberwellen - Analysator haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie bitte unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Oberwellen - Analysator oder allen anderen Produkten auf dem Gebiet der Regeltechnik der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Oberwellen Analyse

- Messung von Spannung und Strom

- bis 3000 A

- lange Aufzeichnungsdauer > 1 Jahr

- Frequenzmessung bis 40 ... 70 Hz

- Speicher bis 2 GB

- USB & Bluetooth Schnittstelle

- flexible Rogowski-Spulen oder Stromzangen

Technische Spezifikation Oberwellen - Analysator Kyoritsu 6315

Spannungsmessung

Messbereich

150 V / 300 V / 600 V / 1000 V

Anzeige

4 Digits

Genauigkeit (45 ... 65 Hz)

± 0,3 % rdg ± 0,2 % f.s.

Überlastschutz

1200 V

Strommessung

Messbereich Stromzangen 500 A

50 A / 100 A / 200 A / 500 A

Messbereich FlexWandler 3000 A

300 A / 1000 A / 3000 A

Anzeige

4 Digits

Genauigkeit (45 ... 65 Hz)

± 0,3 % rdg ± 0,2 % f.s.
plus Messunsicherheit der Stromwandler

Wirkleistung

Messbereich

Messbereich Spannung x Messbereich Strom

Anzeige

4 Digits

Genauigkeit (45 ... 65 Hz Sinus)

± 0,5 % rdg ± 0,2 % f.s.
plus Messunsicherheit der Stromwandler

Frequenz

Messbereich

40 ... 70 Hz

Anzeige

4 Digits

Genauigkeit

± 0,5 % f.s.

Allgemeine technische Spezifikation zum Oberwellen - Analysator

Display

320 x 240 (RGB) Pixel, 3.5-inch Farb-Display

Speicherintervall (einstellbar)

1 / 2 / 5 / 10 / 15 / 20 / 30 Sekunden
1 / 2 / 5 / 10 / 15 / 20 / 30 / 60 Minuten

Anzeigeintervall

1 Sekunde

Schnittstelle

USB
Bluetooth

Speicher

4 MB (intern, reicht für ca. 2 Tage bei 30 Min)

bis 2 GB (erweiterbar durch CF-Karte)

Sicherheit

CAT III / 600 V

Normung

IEC / EN 61010-1
IEC / EN 61010-031

Spannungsversorgung

100 ... 240 V AC 50 / 60 Hz
6 x 1,5 V AA Batterie

Betriebsbereitschaft Batteriebetrieb

ca. 7 Stunden

Betriebsbedingungen

0 ... +50 °C / 85 % RH nicht kondensierend

Lagerbedingungen

-20 ... +60 °C / 85 % RH nicht kondensierend

Abmessungen

175 x 120 x 65 mm

Gewicht

ca.800 g mit Batterie

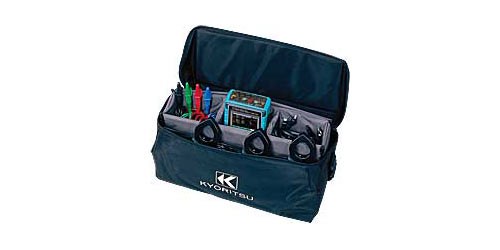

Lieferumfang Oberwellen - Analysator Kyoritsu 6315

1 x Oberwellen - Analysator Kyoritsu 6315 / 500 A mit 1 x Stromzangenset 500 A,

oder

1 x Oberwellen - Analysator Kyoritsu 6315 / 3000 A mit 1 x Flexwandlerset 3000 A,

1 x Spannungsmessleitungs-Set (Rot / Grün / Schwarz / Blau),1 x Korkodilklemmen-Set,

1 x Netzkabel, 6 x Batterien AA 1,5 V, 1 x CD-ROM (Software KEW PQA MASTER,  Bedienungsanleitung), 1 x USB Kabel, 1 x Softcase, 1 x Schnellanleitung, 32 x Kabelmarker, 1 x Compact Flash Card,

1 x Kartenleser
