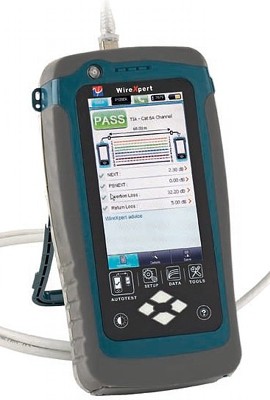

Netzwerk Zertifizierer / Abnahmegerät WireXpert
Zertifizierung, Leistungsmessung, Fehleranalyse  und Geschwindigkeits-Messung
Standardkonform, zukunftssicher, schneller und einfacher!

Der Netzwerkzertifizierer WireXpert setzt neue Maßstäbe für effizientere, genauere und standardkonforme Abnahmemessung (Zertifizierung) von strukturierter Gebäudeverkabelungen.  Der WireXpert, mit seinem Frequenzbereich von 1 bis 1600 MHz, ist entwickelt worden, um allen gegenwärtigen wie auch zukünftigen Verkabelungsstandards gerecht zu werden. Innerhalb von weniger als neun Sekunden (bei Klasse Ea) führt das Gerät automatisch alle vorgeschriebenen Messungen durch. Liegt ein Fehler vor, so hilft Ihnen der hochpräzise WireXpert, schnell die Fehlerursache zu ermitteln. Ob Kupfer oder Glasfaser-Verkabelung, der neue WireXpert ist der Meister aller Klassen und beherrscht alle Standards wie ISO 11801, Cenelec EN50173 und TIA 568. Die Abnahmemessung von Gebäudeverkabelungen ist die Grundlage für die Gewährleistung, daher ist es wichtig, dass auf die Ergebnisse der Messtechnik Verlass ist. Die Bedienung erfolgt über das robuste farbige Touchscreen mit ausführlicher Bedienerführung und eingebauter Hilfe, die den Blick ins Handbuch fast unnötig macht. Der WireXpert verfügt bereits heute über höchste Bandbreite sowie alle erforderlichen Schnittstellen. Der Benutzer kann kostenlose Updates selbst in das Gerät einspielen und Verbesserungen sowie neue Funktionen frei schalten. Mit den optionalen Glasfasermodulen lässt sich der WireXpert aufrüsten, um Multimode und Singlemode Glasfasern zu messen und zu zertifizieren. Das neue Bedienkonzept mit zwei identischen Geräten macht eine Abnahmemessung zum Kinderspiel. Das Dual Control System (DCS) ermöglicht eine noch effizientere Abnahmemessung. War es bislang fast zwingend, dass eine Abnahmemessung mit zwei Technikern durchgeführt wurde, können jetzt Abnahmemessung auch mit nur einer Person erledigt werden. Gespeicherte Messungen werden komplett mit graphischen Daten gespeichert und mit der im Lieferumfang enthaltene Software ReportXpert zu aussagekräftigen Messprotokollen und professionellen Zertifikaten aufbereitet. Um eine Kategorieübersicht zu erhalten klicken Sie bitte auf Netzwerk-Messgeräte. Sollten Sie weitere Fragen haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0.

- Kabeltest 1 bis 1600 MHz für Klasse C/D/E/Ea/Fa & Kat 3/5e/6/6A/7a
- Glasfasererweiterung für 850/1300nm und 1310/1550nm
- Datenspeicher für über 7000 Testresultate
- Dual Control System (DCS) mit zwei identischen Handgeräten
- Schnellster Autotest in unter 9 Sekunden
- Hochpräzise und besser als Level IV
- Einfachste Bedienung mittels LCD Touch Screen
- Professioneller Dokumentationsgenerator
- Schlagfestes Gehäuse, fall- und stoßsicheres Design, lange Batterielaufzeit

Weitere Informationen vom Netzwerk-Testgerät WireXpert ansehen / ausdrucken

 * mehr Infos weiter unten auf dieser Seite

Eigenschaften und Vorteile

Fünf schlagende Argumente für den WireXpert:

Einfache Bedienung:
Einfach zu handhaben mittels Touch Screen an beiden Geräten mit eingebauter
kontextbezogener Hilfe macht das Handbuch überflüssig.

Zuverlässig und robust:
Genauigkeit besser als Level IV

Laufenden Kosten:
Keine Upgrade-Kosten, das Gerät ist von Anfang an für alle Frequenzen freigeschaltet. Kostengünstige Messadapter halten die Betriebskosten auf ein Minimum.

Höchste Effizienz:

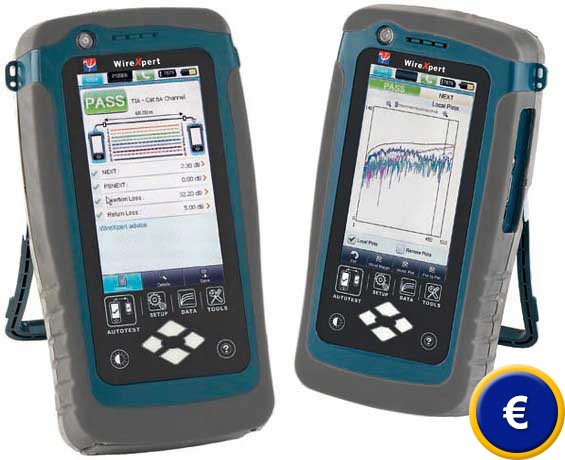

Zwei identische Hauptgeräte anstelle der üblichen Haupt und Remotegeräte, halbierter Laufwege und erhöht Ihre Produktivität durch schnelleres Arbeiten.

Zukunftssicher:
Misst bis 1.600 MHz Frequenzbereich und erfüllt Anforderungen zur Kabelmessung von Netzwerken bis 40GBit/s Ethernet

Technische Daten

Test Parameter
Unterstützter Frequenzbereich: 1 MHz bis 1600 MHz
Übertrifft TIA Level IV Genauigkeit

Speicher
Interner Flash Speicher:  Mehr als 500 MByte (über 2000 Messungen)
USB Flash Speicher:  1 GB im Lieferumfang, (32 GB max.) ermöglicht flexibles Speichern

Stromversorgung
Auswechselbare / wiederaufladbare Li-Ion Batterien ermöglichen 8 Stunden kontinuierlichen Betrieb
Netzteil: 100-240 V AC

Mess-Standards
TIA-568-C.2, Category 5 bis 7A
ISO/IEC 11801, EN50173, Klasse D, E, EA, F, FA

Unterstützte Messungen
Kabellänge, Laufzeit und Laufzeitdifferenz zwischen den Paaren
Verdahtung und Schirmung
Reflektionsdämpfung und Schleifenwiderstand
Nahnebenpsrechdämpfung (NEXT) Paar-zu-Paar und Leitungssumme (PowerSum)
Dämpfungs-zu-Nahnebensprechdämpfungsverhältnis fernes Ende (ACRF),
Paar-zu-Paar und Leistungssumme (PowerSum)
Dämpfung (Insertion Loss)

Anschlüsse
Messadapter Anschluss
Ethernet Port, RJ-45, für Fernbedienung
USB Host und Geräte Anschlüsse
Sprechgarnitur Anschluss: 3,5 mm Buchse

Abmessungen
232 mm x 126 mm x 86,7 mm


WX4500 Multimode-Glasfaser-Messmodul (1 Paar)
für die Zertifizierungsprüfung bei 850 nm und 1300 nm mit zwei WellenlängenLichtquelle (850nm und 1300nm VCSEL LED-Lichtquelle)

WX4500 Singlemode-Glasfaser-Messmodul (1 Paar)
für die Zertifizierungsprüfung bei 1310 nm und 1550 nm mit zwei Wellenlängen
Lichtquelle (1310 nm und 1550 nm Laser Lichtquelle)

Klasse FA TERA Channel-Adapter (1 Paar)
mit Schnittstelle für die Klasse F / Klasse FA Channel Prüfung

Klasse FA Permanent Link-Adapter - TERA-Schnittstelle (1 Paar)
inklusive fertig konfektionierter Anschlusskabel (1 Paar)
für die Klasse F / Klasse FA Permanent-Link-Prüfung

Klasse FA-Channel-Adapter - GG45/ARJ45 Schnittstelle (1 Paar)
für die Klasse F / Klasse FA Channel Prüfung

Klasse FA Permanent Link-Adapter - GG45/ARJ45 Schnittstelle (1 Paar)
inklusive fertig konfektionierter Anschlusskabel (1 Paar)
für die Klasse F / Klasse FA Permanent-Link-Prüfung
