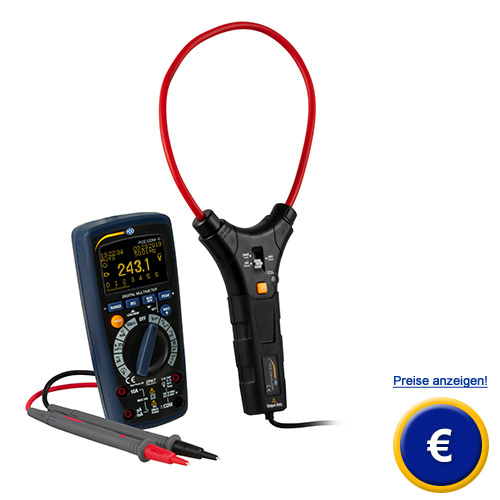

Digitalmultimeter PCE-ODM 10
Multimeter mit OLED Anzeige / Messung bis 1000 V AC/DC / inkl. Rogowskispule bis 3000 A /
MIN-, MAX-, Relativ- und Spitzenwertmessung / IP 67 Multimeter

Dieses Digitalmultimeter verfügt sowohl über eine automatische als auch eine manuelle Bereichswahl und eine duale OLED Anzeige. Die Messwerte werden auf der OLED Nummernanzeige bis 6000 Stellen und im Bargraph angezeigt. Die Messwerte können so leicht gelesen und Änderungen schnell angezeigt werden. Das Digitalmultimeter verfügt über einen vollständigen Eingangsschutz und entspricht der Schutzklasse CATIII 1000V. Einfache und direkte Anwahl der Grundfunktionen mittels Drucktasten und autom. Bereichswahl für: DCV, ACV, DCA, ACA, Ohm, Dioden-, Durchgangs-, Kapazitäts-, Frequenz- und Temperatur- Messfunktion. Das Digitalmultimeter misst Spannungen bis 1000 V AC/DC. Der Strom ist direkt bis 10 A AC/DC und über die Rogowskispule bis 3000 A AC messbar. Das Gehäuse vom Digitalmultimeter ist IP67 geschützt und so im robusten Industriealltag perfekt einsetzbar.

Sollten Sie weitere Fragen zum Digitalmultimeter PCE-ODM 10 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Wir beraten Sie gerne bezüglich des Multimeters oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

 - OLED Display
 - Minimalwert- und Maximalwert-,  Spitzenpegel
 - Haltefunktion
 - Relativwertmessung
 - Diodentest

- Durchgangsprüfer
- inkl. Stromschleife
- automatische Bereichswahl
- automatische Abschaltung
- inkl. Rogowskispule für 3000 A AC

Technische Spezifikation vom Digitalmultimeter PCE-ODM 10

Messfunktion

Messbereich

Auflösung

Genauigkeit

Gleichspannung DC

60 mV
600 mV
6 V
60 V
600 V
1000 V

0,01 mV
0,1 mV
0,001 V
0,01V
0,1V
1 V

±(0,5% v.Mw. + 5 Dgt)
±(0,5% v.Mw. + 5 Dgt)
±(0,5% v.Mw. + 5 Dgt)
±(0,5% v.Mw. + 5 Dgt)
±(0,8% v.Mw. + 5 Dgt)
±(0,8% v.Mw. + 5 Dgt)

Wechselspannung AC
(TRMS)

60 mV
600 mV
6 V
60 V
600 V
1000 V

0,01 mV
0,1 mV
0,001 V
0,01V
0,1V
1 V

@50 ... 60 Hz:
±(1 % v.Mw. + 5 Dgt)

@61Hz ... 1 KHz:
±(3 % v.Mw. + 5 Dgt)

AC+DC TRMS Spannung

6 V
60 V
600 V
1000 V

0,001 V
0,01 V
0,1 V
1 V

@50Hz ... 1 KHz:
±(3 % v.Mw. + 40 Dgt)

Gleichstrom DC

600 µA
6000 µA
60 mA
600 mA
6 A
10 A

0,1 µA
1 µA
0,01 mA
0,1 mA
0,001 A
0,01 A

±(1% v.Mw. + 5 Dgt)
±(1% v.Mw. + 5 Dgt)
±(1% v.Mw. + 5 Dgt)
±(1% v.Mw. + 8 Dgt)
±(1,5% v.Mw. + 8 Dgt)
±(1,5% v.Mw. + 8 Dgt)

Wechselstrom AC
(TRMS)

600 µA
6000 µA
60 mA
600 mA
6 A
10 A

0,1 µA
1 µA
0,01 mA
0,1 mA
0,001 A
0,01 A

±(1,2% v.Mw. + 5 Dgt)
±(1,2% v.Mw. + 5 Dgt)
±(1,2% v.Mw. + 5 Dgt)
±(1,2% v.Mw. + 5 Dgt)
±(1,5% v.Mw. + 8 Dgt)
±(1,5% v.Mw. + 8 Dgt)

4 ... 20 mA %

-25 ... 125 %

0,01 %

± 50 Digit

Wechselstrom AC über Rogowskispule

30 A
300 A
3000 A

0,01 A
0,1 A
10 A

±(1,2% vMw + 10 Dgt)

Widerstand

600 Ω
6 kΩ
60 kΩ
600 kΩ
6 MΩ
60 MΩ

0,1 Ω
0,001 kΩ
0,01 kΩ
0,1 Ω
0,001 MΩ
0,01 MΩ

±(1,2% vMw + 10 Dgt)
±(1,2% vMw + 5 Dgt)
±(1,2% vMw + 5 Dgt)
±(1,2% vMw + 5 Dgt)
±(1,2% vMw + 5 Dgt)
±(2,5% vMw + 10 Dgt)

Frequenz

40 Hz ... 100 kHz

0,01 Hz ... 0,001 kHz

± 0,5 % vom Mw.

Tastverhältnis

20 ... 80 %

0,1 %

±(1,2% v.Mw. + 2 Dgt)

Kapazität

999,9 nF
9,999 nF
999,9 nF
99,99 nF

0,1 nF
0,001 µF
0,1 µF
0,01 mF

±(1,2% v.Mw. + 8 Dgt)
±(1,5% v.Mw. + 8 Dgt)
±(1,5% v.Mw. + 8 Dgt)
±(2,5% vMw + 20 Dgt)

Temperatur mit Thermoelement Typ K

-40 ... 600 °C
600 ... 1000 °C

0,1 °C
1 °C

±(1,5% v.Mw. + 3 °C)
±(1,5% v.Mw. + 3 °C)

Allgemeine Technische Daten

Isolation

Klasse 2 Doppelte Isolierung

Gehäuse

IP67 Kunststoffgehäuse

Diodentest

1,5 mA Prüfstrom
3 V DC Leerlaufspannung

Durchgangstest

Alarmton wenn Widerstand <50 Ω

Anzeige

6000 Digit OLED

Aktualisierungsrate Display

3 Hz

Automatische Abschaltung

Nach 30 Minuten

Eingangsimpedanz

30 MΩ AC/DC V

AC Ansprechverhalten

TRMS

AC Bandbreite

50 ... 1000 Hz

Spannungsversorgung

Digitalmultimeter: 9 V Blockbatterie
Rogowskispule: 2 x 1,5 V AAA Batterie

Sicherungen

800 mA / 1000 V Flink (6,3 x 32 mm)
10 A / 1000 V Flink (10 x 38 mm)

Betriebsbedingungen

0 ... 40 °C / < 70 % r.F.

Lagerbedingungen

-10 ... 60 °C / < 80 % r.F.

Betriebshöhe

<2000 m ü.NN.

Abmessungen

170 x 79 x 50 mm

Gewicht

342 g

Sicherheit

UL61010-1 v3
CAT IV 600 V
CAT III 1000 V

Verschmutzungsgrad

2

Lieferumfang
1 x Digitalmultimeter PCE-ODM 10, 1 x Rogowskispule PCE-DM-CLAMP, 1 x Satz Prüfleitungen,
1 x Thermoelement Typ K, 1 x Thermoelementadapter, 1 x Tragetasche, 1 x 9 V Blockbatterien,
2 x 1,5 V AAA Batterien, 1 x Bedienungsanleitung
