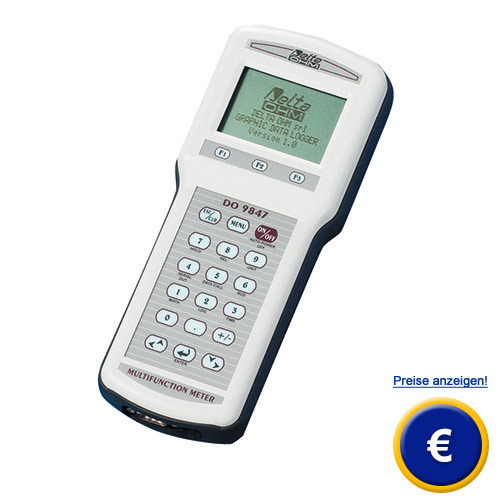

Multifunktions-Messgerät Delta OHM DO 9847
Multifunktions-Messgerät mit Datenloggerfunktion / großes, graphisches Display /
wählbare Messeinheit / Anschluss einkanaliger oder zweikanaliger Sonden möglich /
 drei voneinander unabhängige Kanäle / Speicherkapazität: 32.000 Ablesungen pro Eingang

Das Multifunktions-Messgerät DO 9847 ist ein multifunktionales, tragbares oder Tischgerät mit Datenloggerfunktion. Das Multifunktions-Messgerät mit dem großen, graphischen Display ist mit drei voneinander unabhängigen Eingängen versehen. An den  Eingang können einkanalige Sonden oder kombinierte, zweikanalige Sonden (z.B. zwei Thermoelementsonden, Temp./rel. Feuchte usw.) angeschlossen werden. Das Multifunktions-Messgerät erkennt automatisch die an den Eingang angeschlossenen SICRAM-Sonden (konfigurierbar, intelligenter Fühler mit Speicher). Das Multifunktions-Messgerät DO 9847 hat folgende Funktionen: Uhrzeit, Hold, Max, Min, Mittelwert, Record, Logging mit sofortigem oder zeitversetztem Start, Differenzwert zwischen zwei Eingängen, relative Messung, gleichzeitige Visualisierung der Messwerte der drei Eingangskanäle und der internen Bezugstemperatur. Das Multifunktions-Messgerät besitzt eine Speicherkapazität von 32.000 Ablesungen pro Eingang, wobei der Speicher- und Druckintervall zwischen einer Sekunde und einer Stunde konfigurierbar ist. Die gespeicherten Daten können sofort oder zeitversetzt ausgedruckt werden und es besteht die Möglichkeit die Daten wiedereinzusehen und zu löschen. Die Messeinheit vom Multifunktions-Messgerät DO 9847 kann je nach angeschlossener Sonde ausgewählt werden. Die Aktualisierung der Firmware erfolgt über eine serielle RS232C Schnittstelle.  An den Eingängen vom Multifunktions-Messgerät können auch nicht der SICRAM-Serie angehörende Module oder Sonden für verschiedene physikalische Größen angeschlossen werden, wie Temperatursonden mit Platinsensor, Thermoelemente oder Sonden für relative Feuchte/Temperatur, Discomfort index, Gleichspannung (±20 V), Strom (0 ... 24 mA), Druck, Luftströmungsgeschwindigkeit und Licht. Sollten Sie weitere Fragen zum Multifunktions-Messgerät haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Multifunktions-Messgeräte oder allen anderen Produkten auf dem Gebiet der Labortechnik, der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Datenloggerfunktion
- großes, graphisches Display
- wählbare Messeinheit
- RS232C Schnittstelle

- Anschluss ein- oder zweikanaliger Sonden
- drei voneinander unabhängige Kanäle
- Speicherkapazität: 32.000 Ablesungen
- sperrbare automatische Abschaltfunktion

Technische Spezifikation vom Multifunktions-Messgerät

Spannungsversorgung

4 x Alkaline AA Batterien oder 9V Adapter

Betriebsbedingungen

Betriebstemperatur: -10 ... +50 °C
Lagertemperatur: -25 ... +65 °C
Relative Feuchte: 0 ... 90 % r.F.

LCD Display

grafisches LCD 128 x 64 Pixel (56 x 38 mm)

Tastenfeld

18 Multifunktions- und 3 Funktionstasten

Sicherheit der gespeicherten Daten

Unabhängig vom Batterieladezustand

Speicherung der Werte

Auf 16 Files, aufgeteilt in Seiten mit jeweils 16 Messwerten.

Speicherkapazität

32.000 Messwerte pro Eingangskanal

Speicherintervall

1 Sek. ... 1 Stunde

Genauigkeit

1 Minute/Monat max. Abweichung

Serielle Schnittstelle

RS232C galvanisch isoliert

Zeitintervall Ausdruck

1 Sek. ... 1 Stunde

Sondenanschlüsse

3 x 8-polige DIN45326-Stecker

Abmessungen

245 x 100 x 50 mm

Gewicht

300 g

Gehäuse

ABS-Schutz: Gummi

Lieferumfang vom Multifunktions-Messgerät

1 x Multifunktions-Messgerät Delta OHM DO 9847
1 x Kabel für serielle Schnittstelle 9CPR232
4 x Alkaline AA Batterien
1 x Bedienungsanleitung
1 x Tragekoffer
SICRAM-Module und Sonden müssen separat bestellt werden.

Das optional erhältliche Zubehör für das Multifunktions-Messgerät

9CPRS232: 9-poliges Sub D Verlängerungskabel (2 Steckbuchsen) für RS232C (null modem)

DeltaLog3: Software zur Datenentladung und -verwaltung auf PC

SICRAM-Module für DO 9847

TP471: Modul für PRT-Sensoren, 4-adriger Eingang
TP471D0: Modul für Thermoelemente mit Vergleichsstellentemperatur 0 °C, 1 Eingang, 2-adriges Kupferausgangskabel, Länge: 1,5 m (Es können Thermoelemente des Typs K-J-E-T-N-R-S-B angeschlossen werden.)
TP471D: Modul für Thermoelemente mit 1 Mignon-Stecker (Es können Thermoelemente des Typs K-J-E-T-N-R-S-B angeschlossen werden.)
TP741D1: Modul für Thermoelemente mit 2 Mignon-Stecker (Es können 2 Thermoelemente des Typs, auch verschiedener Form, K-J-E-T-N-R-S-B angeschlossen werden.)
An die SICRAM-Module TP471D0, TP471D und TP471D1 können die laut Preisliste verfügbaren Thermoelemente des Typs K angeschlossen werden.

VP472: Modul zum Anschluss von Pyranometern und Albedometern
VP473: Modul zur Ablesung von Gleichspannung ± 20 Vdc., Eingangswiderstand: 1 MΩ
IP472: Modul zur Ablesung von Gleichstrom 0 ... 24 mA, Eingangswiderstand: 25 Ω
PP471: Modul zur Messung des Drucks. (Es können alle Sonden der Serie TP704 und TP705 angeschlossen werden.)

Sonden komplett mit SICRAM-Modul

Temperaturmessung

TP472I: Eintauchsonde, Pt100-Sensor, Schaft Ø 3 mm, Länge 300 mm
TP473P: Einstichsonde, Pt100-Draht-Sensor, Schaft Ø 4 mm, Länge 150 mm
TP474C: Kontaktsonde, Pt100-Dünnfilm-Sensor, Schaft Ø 4 mm, Länge 230, Kontaktfläche Ø 5 mm
Es können alle Temperatursonden mit SICRAM-Modul der Serie TP47... angeschlossen werden.

Sonden für relative Feuchte und Temperatur

HP472AC: Kombinierte r.F.% und Temperatursonde, Abmessungen Ø 26x170 mm, -20 ... +80 °C, 5 ... 98 % r.F.
HP572AC: Kombinierte r.F.% und Temperatursonde - Thermoelementsensor Typ K, Abmessungen Ø 26x170 mm, -20 ... +50 °C, 5 ... 98 % r.F.
HP743AC: Kombinierte r.F.% und Temperatursonde, Griff Ø 26x130 mm, Sonde Ø 14x110 mm, -20 ... +50 °C, 5 ... 98 % r.F.
HP474AC: Kombinierte r.F.% und Temperatursonde, Griff Ø 26x130 mm, Sonde Ø 14x210 mm, -40 ... +150 °C, 5 ... 98 % r.F.
HP475AC: Kombinierte r.F.% und Temperatursonde, Griff Ø 26x110 mm, Edelstahlschaft Ø 12x560 mm, Spitze Ø 13,5x75 mm, -40 ... +150 °C, 5 ... 98 % r.F.
HP477DC: Kombinierte r.F.% und Temperatur-Schwertsonde, Griff Ø 26x110 mm, Sondenschaft Ø 18x4 mm, Länge 520 mm

Drucksonden

PP472: barometrische Sonde, Messbereich 600 ... 1100 mbar
TP704-705: Sonden zur Anwendung in Verbindung mit dem SICRAM-Modul PP471 zur Messung des relativen, absoluten und Differentialdruckes.
PP473 S1 ... S8: Sonden zur Messung des Differentialdruckes

Hitzdrahtsonden zur Messung der Luftströmungsgeschwindigkeit

AP471 S1: Ausziehbare Hitzdrahtsonde, Messbereich 0 ... 40 m/s
AP471 S2: Ausziehbare Allrichtungs-Hitzdrahtsonde, Messbereich 0 ... 5 m/s
AP471 S3: Ausziehbare Hitzdrahtsonde mit formbarem Endteil, Messbereich: 0 ... 40 m/s
AP471 S4: Ausziehbare Allrichtungs-Hitzdrahtsonde mit Basis, Messbereich 0 ... 5 m/s
AP471 S5: Ausziehbare Allrichtung-Hitzdrahtsonde, Messbereich 0 ... 5 m/s, Kabel L = 2 m

Flügelradsonden

AP472 S1L:  Flügelrad-Sonde mit Thermoelement K, Ø 100 mm, Geschwindigkeit 0,6 ... 20 m/s, Temperatur -25 ... 80 °C
AP472 S1H: Flügelrad-Sonde mit Thermoelement K, Ø 100 mm, Geschwindigkeit 10 ... 30 m/s, Temperatur -25 ... 80 °C
AP472 S2: Flügelrad-Sonde mit Thermoelement K, Ø 60 mm, Geschwindigkeit 0,25 ... 20 m/s
AP472 S4L: Flügelrad-Sonde mit Thermoelement K, Ø 16 mm, Geschwindigkeit 0,6 ... 20 m/s
AP472 S4LT: Flügelrad-Sonde mit Thermoelement K, Ø 16 mm, Geschwindigkeit 0,6 ... 20 m/s, Temperatur -30 ... 120 °C
AP472 S4H: Flügelrad-Sonde mit Thermoelement, Ø 16 mm Geschwindigkeit 10 ... 50 m/s
AP472 S4HT: Flügelrad-Sonde mit Thermoelement K, Ø 16 mm, Geschwindigkeit 10 ... 50 m/s, Temperatur -30 ... 120 °C

Module für Pitot-Staurohre (Das Pitot-Staurohr muss separat bestellt werden.)

AP473 S1: Pitot-Staurohr, Differenzialdruck 10 mbar, Luftströmungsgeschwindigkeit 2 ... 40 m/s
AP473 S2: Pitot-Staurohr, Differenzialdruck 20 mbar, Luftströmungsgeschwindigkeit 2 ... 55 m/s
AP473 S3: Pitot-Staurohr, Differenzialdruck 50 mbar, Luftströmungsgeschwindigkeit 2 ... 90 m/s
AP473 S4: Pitot-Staurohr, Differenzialdruck 100 mbar, Luftströmungsgeschwindigkeit 2 ... 130 m/s

Fotometrische / Radiometrische Sonden

LP 471 PHOT: Sonde zur Messung der Beleuchtungsstärke, Messbereich 0,01 ... 200.000 lux
LP 471 LUM 2: Sonde zur Messung der Leuchtdichte, Messbereich 0,1 cd/m² ... 1.999x10⁶ cd/m²
LP 471 RAD: Sonde zur Messung der Bestrahlungsstärke, Messbereich 0,1x10^-3 W/m² ... 1999 W/m²
LP 471 PAR: Quanto-radiometrische Sonde zur Messung des Fotonenflusses im Bereich des Chlorophylls, Messbereich 0,01 µmol/m²s ... 9.99x10³ µmol/m²s
LP 471 UVA: Sonde zur Messung der Bestrahlungsstärke im UVA-Spektralbereich 315 ... 400 nm, Spitze bei 305 nm, Messbereich 0,1x10^-3 W/m² ... 1999 W/m²
LP 471 UVB: Sonde zur Messung der Bestrahlungsstärke im UVB-Spektralbereich 280 ... 315 nm, Spitze 305 nm, Messbereich 0,1x10^-3 W/m² ... 1999 W/m²
LP 471 UVC: Sonde zur Messung der Bestrahlungsstärke im UVC-Spektralbereich 220 ... 280 nm, Spitze bei 260 nm, Messbereich 0,1 x10^-3 W/m² ... 1999 W/m²
LP BL: Basis zur Nivellierung der Sonden
