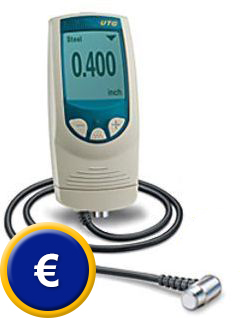

Materialdickenmessgerät PT-UTGM
Materialdickenmessgerät mit einstellbarer Schallgeschwindigkeit und Empfindlichkeit / Datenspeicher für 10.000 Werte und USB Schnittstelle / Schnell-Mess-Modus / automatisch und permanent selbstkalibrierend

Das Materialdickenmessgerät PT-UTGM ist ein Ultraschall-Messgerät zur Erfassung von Materialdicken und Wandstärken. Im Lieferumfang vom Materialdickenmessgerät befindet sich ein 5 MHz Prüfkopf. Dieser deckt fast 95 % aller mögl. Anwendungen ab. Daher ist der Einsatz der anderen Prüfköpfe am Materialdickenmessgerät nicht notwendig. Das Materialdickenmessgerät UTGM mit der einstellbaren Ultraschallgeschwindigkeit dient zum genauen Messen von Eisen und Stahl sowie Aluminium, Titan, homogenen Kunststoffen, Keramik, Glas .... und vieler weiterer Materialien. Das Materialdickenmessgerät bietet außerdem die Option der genauen Materialdickenmessung bei beschichteten Materialien, durch sein Mehrfachecho können oberflächliche Beschichtungen erkannt und von der Gesamtdicke in Abzug gebracht werden. Das Materialdickenmessgerät bietet eine einstellbare Empfindlichkeit, somit können Sie z.B. auch PE-Beschichtete Stahlrohre auf Ihre Materialdicke / Materialstärke hin untersuchen. Der Ultraschall wird bereits schwach an der Grenzschicht zwischen Kunststoff und Stahl reflektiert. Es können Fehlmessungen entstehen, über die einstellbare Empfindlichkeit (Verkleinerung des Messbereiches) können Sie diesen Effekt verhindern und nur die Reflexion der hinteren Schicht (zur Umgebung) messen. Die Messwerte können im Gerät gespeichert und bei Belieben mittels des optionalen Software-Kits zu einem PC übertragen und anschließend analysiert werden. Die Daten können ebenfalls in andere Verarbeitungsprogramme, wie z.B. MS Excel übertragen werden. Ein besonderer Vorteil von diesem Materialdickenmessgerät besteht ebenfalls in der mehrsprachigen Menüführung. So können Sie Ihre gewünschte Sprache, z.B. deutsch, englisch, französisch, spanisch, italienisch ... anwählen. Standardmäßig wird bei einer Bestellung des Software-Kits auch die landessprachliche Software versendet. Sollten Sie weitere Fragen zum Materialdickenmessgerät PT-UTGM haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Farbschichtdickenmesser oder allen anderen Produkten auf dem Gebiet der Labortechnik, der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

PT-UTGM3-E Advanced
- Kontraststarkes Farb-LCD Display
- Grafik-Darstellung in Echtzeit
- Scan Funktion
- Speicher für bis zu 100.000 Messwerte
- Umbenennung der Blöcke möglich
- Export als xml oder txt Datei
- USB Massenspeicher
- Bluetooth ® Schnittstelle
- Foto Upload und Personalisierung
- cloud TM Anwendung unter www.Positector.net

PT-UTGM1-E Standard
- automatisch und permanent selbstkalibrierend
- einfachste Menünavigation
- Nullpunkt-Mittelwert für raue Untergründe
- beleuchtetes Display (OLED)
- praktische Reset-Funktion
- Schnell-Mess-Modus
- Direktanzeige statistischer Werte im Display
- optische und akustische Warnfunktionen
- Speicher für 250 Messwerte
- USB Schnittstelle zur Datenübertragung

Technische Daten vom Materialdickenmessgerät PT-UTGM

Modell

PT-UTGM1-E
(Standard)

PT-UTGM3-E
(Advanced)

Speicher

250 Werte

100.000 Werte

Anzeige

Monochromdisplay

LCD-Farbdisplay

Schnittstelle

USB

USB / Bluetooth

Technische Daten vom Sensor

Modus

Singlecho

Mehrfachecho

Messbereich

2,5 ... 125,00 mm

2,5 ... 60,00 mm

Prüfkopf (inkl.)

5 MHz, Durchmesser Sonde ~ 13 mm

Auflösung

0,01 mm

Oberflächentemperatur

-10 ... +50 °C

Kalibrierung

mehrstufiger Stahlblock
mit Stufen von 2,5 / 5 / 7,5 / 10 und 12,5 mm

Genauigkeit

± 0,03 mm

Messeinheit

mm / inch (wählbar)

Schallgeschwindigkeitsbereich

1250 ... 9999 m/s

Messrate

Normalmodus: 3/s
Scanmodus: n/a

Alarmfunktion der gesetzten Grenzwerte

bei Unter-/ Überschreitung

Datenausgang

USB / Infrarot

Spannungsversorgung

3 x 1,5 V AA Batterien

Abmessung

146 x 61 x 28 mm

Gewicht

165 g inkl. Batterien

Materialdickenmessgerät PT-UTGM im Einsatz

Der Lieferumfang vom Materialdickenmessgerät PT-UTGM

Das Materialdickenmessgerät PT-UTGM während der Messung.

Lieferumfang vom Materialdickenmessgerät PT-UTGM

1 x Materialdickenmessgerät PT-UTGM1-E oder PT-UTGM3-E mit externer Sonde, 1 x Prüfkopf
 (5 MHz) an 1,2 m Prüfleitungskabel, 3 x Batterien Typ AAA, 1 x Flasche Kopplungspaste, 1 x Gummiholster mit Gürtelclip, 1 x USB-Kabel, 1 x Nylon-Tragetasche, 1 x Bedienungsanleitung

optionales Zubehör vom Materialdickenmessgerät PT-UTGM

- Koppelgel Im Standard-Lieferumfang befindet sich eine Tube mit Koppelgel. Wenn Sie direkt nach Bestellung eine grössere Messreihe planen, sollten Sie eine weitere Menge an Gel mit- bestellen. Die Verwendung des Koppelgels empfiehlt sich immer (zur Herstellung eines besseren Kontaktes zwischen Sensorkopf und Werkstück, sowie zum Schutz der Sensors)
