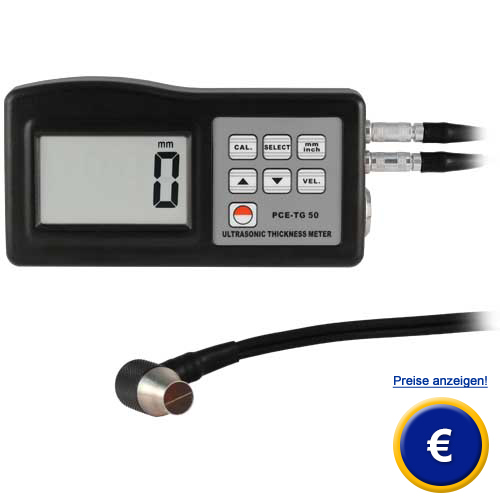

Materialdickenmessgerät PCE-TG 50
Ultraschall Materialdickenmessgerät mit einem Messbereich von 1,2 ... 200 mm / integrierter Kalibrierblock /  Schnittstellenkabel und Software (optional) / einstellbare Schallgeschwindigkeit

Das Materialdickenmessgerät PCE-TG 50 ist ein kompaktes Messgerät für Metalle, Glas und homogene Kunststoffe. Dieses Materialdickenmessgerät arbeitet mit einer externen Ultraschall-Sonde, diese Sonde leitet Ultraschallwellen in das zu prüfende Material. Verschiedene Materialien leiten Ultraschall mit verschiedenen Geschwindigkeiten weiter, daher können Sie an dem Materialdickenmessgerät verschiedene Ultraschallgeschwindigkeiten auswählen.

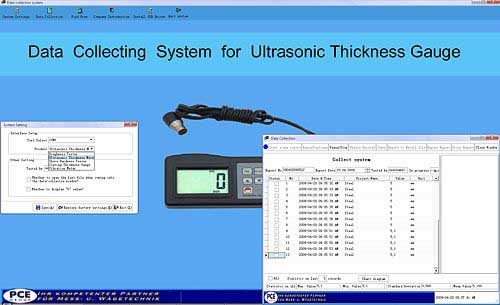

Mit dem Dickenmesser ermitteln Sie in Sekunden die Materialdicken von Metall, Glas und Kunststoffen und anderen homogenen Werkstoffen. Die Bedienung am Materialdickenmessgerät geschieht ganz einfach über die sieben Tasten. Über den integrierten Kalibrierblock kann dieses Messgerät ohne großen Aufwand vor Ort kalibriert werden. Alle Messwerte können mit der optional erhältlichen Software auf den PC übertragen und analysiert werden. Des Weiteren bietet die Software die Möglichkeit die Daten in Microsoft Excel zu exportieren.

Bei Fragen schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Hier sehen Sie eine Übersicht weiterer Materialdickenmesser.

 - Software und Schnittstellenkabel (optional)

 - einstellbare Schallgeschwindigkeit
   (für verschiedenste Materialien)

 - misst Wanddicken von 1,2 bis 200,00 mm

 - Stahlblock zur Kalibrierung integriert

 - Lieferung inkl. Transportkoffer

Technische Daten

Messbereich

1,2 ... 200,00 mm (Stahl)

Genauigkeit

±0,5 % v. Mw. ±0,1 mm

Auflösung

0,1 mm (0,001 Zoll)

Schallgeschwindigkeit

800 ... 9950 m/s

Einheiten

mm / Zoll (umschaltbar)

Spannungsversorgung

3 x 1,5 V AAA Batterien

Kalibrierblock

5,0 mm (integriert)

Datenausgang

RS-232 Schnittstelle

Sensor

Frequenz 5 MHz

Messfläche: Ø8 mm; Auflagefläche: Ø10,2 mm

Kopf: Ø15,4 mm

Display

4 Digits LCD

Betriebsbedingungen

Temperatur: -10 ... +50 °C
Luftfeuchte: <80 % r.F.

Materialtemperatur

0 ... +50 °C (dauerhaft)
+50 ... +85 °C (für 5 Minuten;
danach 30 Minuten Abkühlung unter +50 °C)

Abmessung

Handgerät: 142 x 77 x 40 mm

Gewicht

265 g (mit Batterien und Sensor)

Anwendungsbeispiele

Hier zu sehen ist das Materialdickenmessgerät PCE-TG 50 bei der Prüfung von Rohren

Prüfkopf des Materialdickenmessgerätes PCE-TG 50 mit Koppelgel auf einem Kupferrohr

Lieferumfang

1 x Materialdickenmessgerät PCE-TG 50,
1 x Prüfkopf,
4 x Batterie AAA,
1 x Koppelgel
1 x Tragekoffer,
1 x Bedienungsanleitung
1 x Werkskalibrierzertifikat
