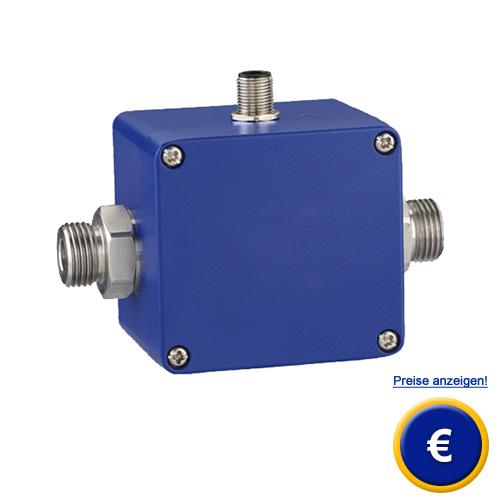

PCE-VMI Magnetisch-induktiver Durchflusssensor

Magnetisch-induktiver Durchflusssensor PCE-VMI
Durchflusssensor für Messung von allen elektrisch leitfähigen Flüssigkeiten / keine bewegten Teile / kein mechanischer Verschleiß / kein zusätzlicher Druckverlust

Der äußerst kompakte magnetisch-induktiver Durchflusssensor ermöglicht durch seine Bauweise den Einsatz des seit Jahrzehnten in der Verfahrenstechnik bewährten Messverfahrens nun auch im Maschinen- und Anlagenbau. Der magnetisch-induktiver Durchflusssensor ist einsetzbar, wo Durchflusssensoren mit bewegten Teilen, z. B. Flügelradsensoren, auf Grund verschmutzter Medien nicht verwendet werden können. Er dient zur kontinuierlichen Volumenstrommessung oder zur Dosierung von elektrisch leitenden Flüssigkeiten mit einer Mindestleitfähigkeit von 50 μS/cm.

Der magnetisch-induktiver Durchflusssensor arbeitet nach dem Induktionsprinzip: Das Messrohr befindet sich in einem Magnetfeld. Fließt ein elektrisch leitendes Medium mit dem zu bestimmenden Durchfluss durch das Messrohr und damit rechtwinklig zum Magnetfeld, wird eine Spannung in das Medium induziert, die proportional zur mittleren Strömungsgeschwindigkeit ist und die durch zwei Elektroden abgegriffen wird. Als Ausgangssignal wird ein durchflussproportionales Frequenzsignal oder ein Analogsignal ausgegeben.

Sollten Sie weitere Fragen zum magnetisch-induktiver Durchflusssensor haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich des magnetisch-induktiver Durchflusssensor oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- keine bewegten Teile

- kein mechanischer Verschleiß

- freier Rohrquerschnitt

- unempfindlich bei verschmutzter Flüssigkeit

- wartungsfrei

- geringe Anforderungen an die Einlaufstrecke

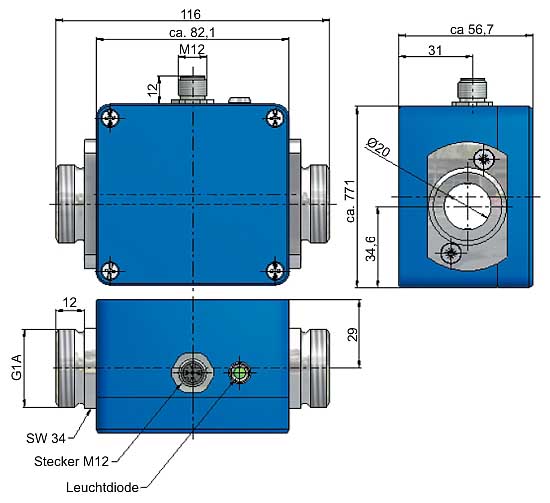

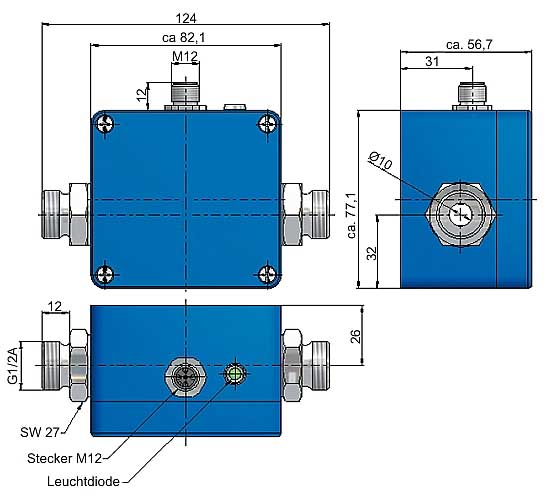

Technische Daten

Typ	VMI 7	VMI 10	VMI 20
Kenndaten
Nennweite	DN 7	DN 10	DN 20
Prozessanschluss	G1/2-ISO 228 außen	G1/2-ISO 228 außen oder G3/4-ISO 228	G 1-ISO 228 außen
Messbereich	0,5 ... 30 l/min	1 ... 60 l/min	5 ... 250 l/min
Messgenauigkeit*	±(1,5 % vom Messwert + 0,3 % vom Messbereichsendwert)
Wiederholbarkeit*	1 %
Reaktionszeit	<500 ms
Signalabgabe ab	ca. 0,4 l/min	ca. 0,9 l/min	ca. 4 l/min
Messmedium / Min. Leitfähigkeit des Messmediums	Wasser und andere leitfähige Flüssigkeiten / 50 µS/cm
Medientemperatur	min. +5 °C, max +90 °C
Nenndruck	PN 16
Durchflussanzeige	LED grün, blinkt durchflussproportional
Schutzart EN 60529	IP65 (mit aufgesteckter Kupplungsdose)
Elektrische Daten
Elektrischer Anschluss	Rundstecker M12 x 1
Versorgungsspannung	24 V DC (±10 %)
Stromaufnahme	≤150 mA
* Prüfbedingungen: Wasser +23 °C bei 200 ±100 µS/cm; Standardpulsrate
Frequenzausgang
Pulsrate --> optional*	1000 Pulse/l 1 ... 2000 Pulse/l	500 Pulse/l 1 ... 1000 Pulse/l	100 Pulse/l 1 ... 200 Pulse/l
Auflösung --> optional*	1,0 ml/Puls 1000 ... 0,5 ml/Puls	2,0 ml/Puls 1000 ... 1 ml/Puls	5 ml/Puls 1000 ... 5 ml/Puls
Signalform	Rechtecksignal, Tastverhältnis 50:50, Push-Pull (Gegentankt)
Signalstrom	≤100 mA, strombegrenzt
Analogausgang 4 ... 20 mA
Entspricht Durchfluss**	0 ... 20 l/min oder 0 ... 30 l/min	0 ... 40 l/min oder 0 ... 60 l/min	0 ... 200 l/min oder 0 ... 250 l/min
Max. Bürde	250 Ω gegen GND
Analogausgang 0 ... 10 V
Entspricht Durchfluss**	0 ... 20 l/min oder 0 ... 30 l/min	0 ... 40 l/min oder 0 ... 60 l/min	0 ... 200 l/min oder 0 ... 250 l/min
* werksseitig konfigurierbar ** andere Bereiche auf Anfrage verfügbar
Werkstoffe
Elektroden		Edelstahl 1.4571
Prozessanschlüsse		Edelstahl 1.4571
Messrohr		PEEK-GF30
O-Ringe		EPDM/ FKM optional
Gehäuse		Aluminium-Druckguss

Lieferumfang

1 x Magnetisch-induktiver Durchflusssensor PCE-VMI, 1 x Werksprüfschein,
1 x Bedienungsanleitung

Erhältliches Zubehör

Anschlussleitung mit angespritzter Kupplungsdose
M12 x 1, 4-Pin Ausführung, geschirmt
Mantelwerkstoff PUR (T_max = +80 °C)

Länge/ Bestellcode

3 m/ PCE-VMI-KAB3

5 m/ PCE-VMI-KAB5

10 m/ PCE-VMI-KAB10
