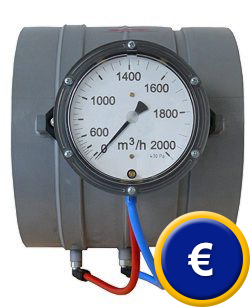

Luftdurchflussmesser PCE-VR

Luftdurchflussmesser PCE-VR Venturirohr zur Luftmengenmessung m³/h in Rohrleitungen und Lüftungskanälen / Luftdurchflussmesser in Modellen bis max. 10.000 m³/h
Der Luftdurchflussmesser ist ein Venturirohr zur Luftmengenmessung in Rohrleitungen und Lüftungskanälen. Durch sein einteiliges, gespritztes Gehäuse aus Polypropylen ist der Luftdurchflussmesser ein einfach zu handhabendes Venturirohr. Die Venturidüse ist nach DIN EN ISO 5167 mit Einlaufprofil nach ISA 1932 gefertigt. Der, für die Messung, wichtige und günstige Strömungsverlauf wird durch das spezielle Verformungsverfahren des thermoplastischen Materials erreicht. Der Luftdurchflussmesser hat durch seine optimale Zentrierung des Flanschanschlusses eine sehr hohe Passgenauigkeit und ist daher für den schnellen Einbau in einem Rohrleitungssystem gut geeignet. Durch seine äußerst glatte Oberfläche hat dieser Luftdurchflussmesser ein besonders gutes Strömungsverhalten. Das Venturi-Prinzip wird zur Messung der Strömungsgeschwindigkeit von Gasen angewendet. Der Druck vom Luftdurchflussmesser ist dort am geringsten, wo der Querschnitt des Rohres am engsten bzw. die Strömungsgeschwindigkeit am höchsten ist. Hier sehen Sie weitere Messgeräte zur Erfassung vom Luft-Volumenstrom.

- schnelle Ablesbarkeit in m³/h - Kurzversion - Langversion - Muffenversion - Flanschversion - mit aufgebautem Anzeiger - schneller Einbau - Werkskalibrierschein optional erhältlich		Luftdurchflussmesser PCE-VR
Technische Daten
Messbereich		20 ... 10.000 m³/h
Genauigkeit		±2 %
Ablesbarkeit		je nach Modell (siehe Versionstabelle)
Versionen		Muffenversion / Flanschversion
Gehäuse		Polypropylen
Farbe		grau
Umgebungstemperatur		0 ... +80 °C
Norm		DIN EN ISO 5167 / ISA 1932
Versionen
Kurzversion	Nennweite	Ablesbarkeit	Flanschversion	Muffenversion
	Ø 160	50 m³/h	PCE-VR-160KF	PCE-VR-160KM
	Ø 200	50 m³/h	PCE-VR-200KF	PCE-VR-200KM
	Ø 250	50 m³/h	PCE-VR-250KF	PCE-VR-250KM
Langversion Auslegungs- und Dimensionierungsblatt ansehen / ausdrucken	Nennweite	Ablesbarkeit	Flanschversion	Muffenversion
	Ø 110	100 m³/h	PCE-VR-110LF	PCE-VR-110LM
	Ø 125	100 m³/h	PCE-VR-125LF	PCE-VR-125LM
	Ø 140	100 m³/h	PCE-VR-140LF	PCE-VR-140LM
	Ø 160	100 m³/h	PCE-VR-160LF	PCE-VR-160LM
	Ø 180	100 m³/h	PCE-VR-180LF	PCE-VR-180LM
	Ø 200	100 m³/h	PCE-VR-200LF	PCE-VR-200LM
	Ø 225	100 m³/h	PCE-VR-225LF	PCE-VR-225LM
	Ø 250	100 m³/h	PCE-VR-250LF	PCE-VR-250LM
	Ø 280	100 m³/h	PCE-VR-280LF	PCE-VR-280LM
	Ø 315	100 m³/h	PCE-VR-315LF	PCE-VR-315LM
	Ø 355	100 m³/h	PCE-VR-355LF	PCE-VR-355LM
Anwenderbilder
Hier sehen Sie den Luftdurchflussmesser PCE-VR in einem Rohrleitungssystem eingebaut.		Hier sehen Sie den Luftdurchflussmesser PCE-VR in einem Lüftungskanal eingebaut.

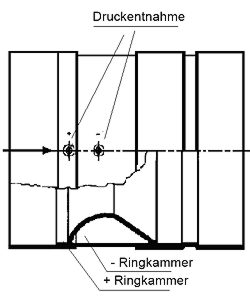

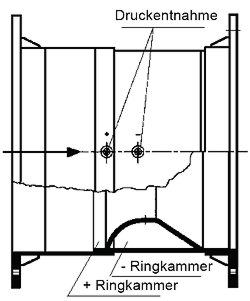

Muffenversion Hier sehen Sie die technische Zeichnung vom Luftdurchflussmesser PCE-VR Muffenversion.		Flanschversion Hier sehen Sie die technische Zeichnung vom Luftdurchflussmesser PCE-VR Flanschversion.
Lieferumfang
1 x Luftdurchflussmesser PCE-VR mit aufgebautem Anzeige in m³/h
Erhältliches Zubehör
- Werkskalibrierschein Für Betriebe, welche den Luftdurchflussmesse in den betriebsinternen Prüfmittel-Pool aufnehmen möchten Dieser Werkskalibrierschein beinhaltet eine Laborkalibrierung inklusive Prüfschein mit allen Messwerten.
