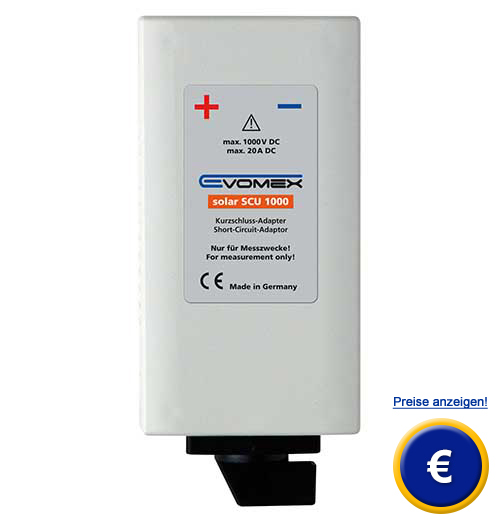

Kurzschluss-Messadapter SCU 1000
Kurzschluss-Messadapter für Messungen nach VDE 0126-23 / EN 62446 /
für Messungen an Solar-Anlagen / max. 1000 V und 20 A DC

Der Kurzschluss-Messadapter SCU 1000 ermöglicht sichere Messungen an Solaranlagen nach VDE 0126-23 / EN 62446. Neben der Spannungs- und Kurzschlussstrommessung ermöglicht der Kurzschluss-Messadapter SCU 1000 auch die sichere Messung des Isolationswiderstands. Die neue DIN EN 62446 ist die normative Grundlage für einen sicheren Betrieb von Photovoltaik-Anlagen. Einige Prüfungen dieser Norm erfordern ein Kurschließen der Anlage und damit ist eine geeignete Kurzschlusseinrichtung erforderlich. Mit dem Kurzschluss-Messadapter SCU 1000 kann der Prüfer Photovoltaikanlage sicher kurzschließen. Lichtbögen, die aufgrund hoher Spannungen auftreten, werden mit diesem Kurzschluss-Messadapter vermieden. Der Kurzschluss-Messadapter ist mit einem hochwertigen  Gleichstromlasttrennschalter ausgestattet. Mit diesem Kurzschluss-Messadapter und der Stromzange PCE-DC3 kann der Kurzschlussstrom einer Solaranlage einfach gemessen werden. Weiterhin kann nach dem Kurzschließen mit dem Kurzschlussmessadapter SCU 1000 mit dem Isolationsmesser PCE-IT 55 eine Isolationsprüfung erfolgen. Der Kurzschluss-Messadapter verträgt dabei Kurzschlussströme bis 20 A sowie Spannungen bis 1000 V. Im Lieferumfang befinden sich neben dem Kurzschluss-Messadapter SCU 1000 Messleitungen und Solarstecker welche ein sicheres Anschließen an eine Photovoltaikanlage möglich machen. Sollten Sie weitere Fragen zu dem Kurzschluss-Messadapter SCU 1000 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne zu Solarmessgeräten oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- für Messungen nach DIN EN 62446
- ermöglicht einfache Kurzschlussstrommessung
- bis 1000 V DC

- bis max. 20 A DC belastbar
- hochwertiger Gleichstromlasttrennschalter
- Hilfe bei Isolationswiderstandsmessung

Technische Daten Kurzschluss-Messadapter

Leerlaufspannung

max. 1000 V DC

Kurzschlussstrom

max. 20 A DC

Isolationsmessspannung

250 / 500 / 1000 V DC nach EN 62446

Schutzart

IP 40

Abmessungen

ca. 257 x 155 x 57 mm

Gewicht

ca. 1160 g

Sicherheit

EN 61010-1, EN 61010-031

Lieferumfang

1 x Kurzschluss-Messadapter SCU 1000, 4 x Messleitungen 1m (rot/blau), 4x Solar-Adapter, 1x Bedienungsanleitung

Optionales Zubehör

Stromzange PCE-DC3

Wird der  Kurzschluss-Messadapter SCU 1000 mit der Stromzange PCE-DC3 kombiniert ist eine schnelle Messung des Kurzschlussstroms einer PV-Anlage möglich. Die Auflösung beträgt im Messbereich unter zwei Ampere 1 mA. Höhere Ströme werden mit einer Auflösung von 100 mA angezeigt.

Multimeter PCE-DM 32

Um die Polarität und die Leerlaufspannung zu überprüfen kann der Kurzschluss-Messadapter zusammen mit einem Multimeter verwendet werden. Die PV-Anlage und das Multimeter werden parallel an den Kurzschluss-Messadapter angeschlossen. Hilfreich sind die im Lieferumfang enthaltenen Adapter und Messleitungen.

Isolationsmesser PCE-IT100

Die von der EN 62446 geforderte Messung des Isolationswiderstands wird u.a. durchgeführt, wenn die PV-Anlage kurzgeschlossen ist. Dies kann mit dem Kurzschluss-Messadapter durchgeführt werden. Mit dem  PCE-IT100 kann anschließend der Isolationswiederstand gemessen werden.
