Kanalkamera PCE-PIC Serie
Kanalkamera mit 20 oder 40 m Schubkabel / Wasserdicht bis 20 m / Meterzählung /

Tastatureingabe für Kommentare möglich / SD Speicher

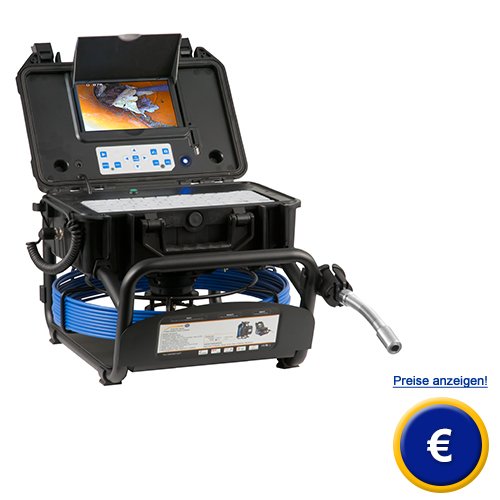

Die Kanalkamera der PCE-PIC Serie ist ein ideales Tool für jeden Servicetechniker, der Rohre und Kanäle optisch untersuchen muss. Die Kanalkamera besitzt einen 23 mm Kamerakopf, der an einem Glasfaser Schubkabel befestigt ist. Die Kanalkamera ist optimal für Rohre und Kanäle DN40 ... 150 mm geeignet. Die Kamera der Kanalkamera ist bis 20 m wasserdicht. Zur erleichterten Suche  von Schadstellen an Kanälen und Rohren besitzt die Kanalkamera eine elektronische Meterzählung. Aufgenommene Bilder und Videos können auf einer SD Speicherkarte über die Kanalkamera gespeichert werden. Zur besseren Dokumentation können den Bildern und Videos über die Tastatur Kommentare hinzugefügt werden.

Die Kanalkamera wird in einem wasserfesten Koffer geliefert. Der Koffer der Kanalkamera ist direkt auf dem Kabelroller montiert. So nimmt die Kanalkamera nur wenig Platz beim Transport ein. Die Kanalkamera PCE-PIC ist mit einem Akku ausgestattet, der ein mobiles Arbeiten ermöglicht. Über ein Netzteil bzw. das KFZ Ladegerät wird der Akku der Kanalkamera geladen.

Sollten Sie weitere Fragen zum Kanalkamera PCE-PIC Serie haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Kanalkamera oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- 20 m bzw. 40 m Schubkabel
- elektronische Meterzählung
- 23 mm Kamerakopf
- Tastatur zur Kommentareingabe
- gebremste Endoskopleitung

- 12x LED Beleuchtung
- Akku und Netzbetrieb
- wasserdicht bis 20 m
- IP66 Tragekoffer

- 90° Krümmungsradius bei min. Ø 45 mm

Technische Spezifikation zur Kanalkamera PCE-PIC Serie

Kabeldurchmesser / Kopfdurchmesser

23 mm

Kabellänge

PCE-PIC 20: 20 m
PCE-PIC 40: 40 m

Blickfeldtiefe

20 ... 100 cm

Blickwinkel

120°

Beleuchtung

12 x LED (dimmbar)

Weißabgleich

Automatisch

Bildsensor

1/3" Sony CCD
720 x 576 Pixel

Display

7" LC Display

Schnittstelle

USB 2.0

Speichermöglichkeit

Video, Foto und Ton

Bildspeicher

SD Karte bis zu 32 GB

Videoausgabeformat

PAL 720 x 576 Pixel
NTSC 720 x 488 Pixel

Menüführung

Mehrsprachig: Deutsch, Englisch, Französisch,
Spanisch, Italienisch, Portugiesisch, Japanisch,
Chinesisch, Russisch

Längenmessung

0 ... 20 bzw. 40 m

Dateneingabe

Durch Tastatur möglich

Betriebsbedingungen

-10 ... 50 °C / 30 ... 90 % r.F

Lagerbedingungen

-20 ... 60 °C / 30 ... 90 % r.F.

Spannungsversorgung

Netzteil 110 V ... 240 V AC / 12 V / 1,2 A DC
Li Ion Batterie 7,4 V / 5400 mAh

Schutzklasse

Display: IP66
Kamerakopf: Bis 20 m wasserdicht

Abmessungen

Komplett: 55 x 43,5 x 34,5 cm
Kamerakopf: 23 x 45 mm (Gesamtlänge: 150 mm)

Gewicht

ca. 13 kg

Lieferumfang Kanalkamera PCE-PIC Serie

Optionales Zubehör der Kanalkamera

Kamerakopf für PCE-PIC Kanalkamera mit 512 Hz Transmitterfunktion zur Ortung des Kamerakopfes. Optional kann der PCE-VE-LOC verwendet werden

Selbstnivellierender Kamerakopf. Der Kamerakopf stellt sicher, dass das Bild von der Kanalkamera immer waagerecht ist
