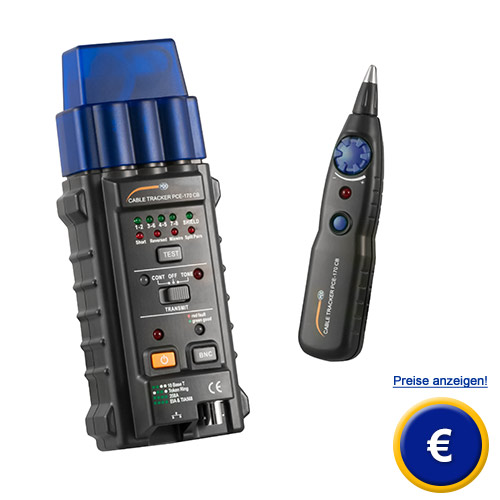

Kabelprüfer PCE-170 CB
Kabelprüfer mit Netzwerkkabelfinderfunktion / Kabelfinderintensität stufenlos einstellbar / für den mobilen Einsatz geeignet / Durchgangsprüfung / RJ 45, RJ 11, BNC, Koaxialkabel

Der Kabelprüfer ist ein universal einsetzbares Messgerät. Mit diesem Kabelprüfer können zum Beispiel RJ11 ISDN Telefonleitungen auf ihre Funktion überprüft werden. Hierzu reicht es aus, den RJ 11 Stecker vom Kabelprüfer mit der Telefonsteckdose zu verbinden. Dem Bediener wird mit dem Kabelprüfer sofort angezeigt, ob dieser Anschluss angeschlossen ist. Auch ein Klingeltest ist mit dem Kabelprüfer möglich. Hierzu muss der Anschluss über ein externes Telefon angerufen werden. Eine weitere Funktion des Kabelprüfers ist das Testen von LAN Anschlüssen in Steckdosen. Bei diesem Prüfverfahren zeigt der Kabelprüfer einen Kurzschluss, falsche Verdrahtung, „Reversed“ oder “Split Pairs“ an.

Eine weitere Besonderheit des Kabelprüfers ist die Verstaumöglichkeit. Sämtliche Zusatzmodule des Kabelprüfers lassen sich sicher in das Hauptmodul stecken. Dadurch wird das Verlieren eines Moduls beim Kabelprüfer verhindert. Auch die freiliegenden Prüfleitungen des Kabelprüfer lassen sich sicher verstauen. Dank dieser Verstaumöglichkeit lässt sich der Kabelprüfer problemlos transportieren.

Sollten Sie weitere Fragen zum Kabelprüfer PCE-170 CB haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Kabelprüfer oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Netzwerkkabel Durchgangstest
- Intensität des Empfängers einstellbar
- Kabelschutzkappe für den sicheren Transport

- alle Module im Sender verstaubar
- ISDN Anschlusstest
- Durchgangsprüfung mit Leitungen

Technische Spezifikation zur Kabelprüfer PCE-170 CB

Prüffunktionen

Netzwerkkabelprüfung, Koaxialkabelprüfung, Netzwerkkabelfinder, Durchgangsprüfung, Telefonanschlussprüfung

Durchgangsprüfung

Durchgang wird signalisiert bis 10 Ω

Eingangsspannung

max. 24 V

Anschlüsse

RJ45, BNC, RJ11,
Krokodilsklemmen rot und schwarz

Spannungsversorgung (Transmitter)

9 V Blockbatterie

Spannungsversorgung (Empfänger)

9 V Blockbatterie

Betriebsbedingungen

0 ... 50 °C, 32 ... 122 °F, <80 % r.F.

Abmessungen

210 x 80 x 50 mm

Gewicht

ca. 416 g

Lieferumfang Kabelprüfer PCE-170 CB
