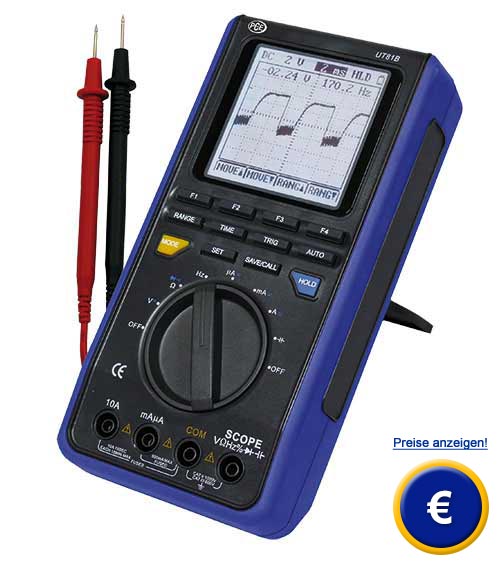

Handoszilloskop
PCE-UT 81 C
Handoszilloskop mit 16 MHz Bandbreite /
integriertes Multimeter
/
Frequenzzähler / USB-Schnittstelle / interner Speicher / Kapazitätsmesser
|
Das digitale
Handoszilloskop PCE-UT 81 C ist ein sehr vielseitig
ausgestattetes und damit universell einsetzbares Messgerät. Die Kombination
aus Oszilloskop und Multimeter macht dieses mobile Handoszilloskop zu
einem idealen Begleiter für den Servicetechniker vor Ort
als auch zu einem hilfreichen Messgerät in jeder
Elektrowerkstatt. Das Monochrome LC-Display vom
Handoszilloskop mit einer
Auflösung von 160x160 Pixel ist dank der
Hintergrundbeleuchtung auch im Dunkeln gut ablesbar.
Eine Auto-Set Taste ermöglicht schnelles und sicheres
Arbeiten. Weiterhin verfügt dieses Handoszilloskop über
einen internen Speicher, in welchem bis zu 10 Signal-Abbildungen
zur nachträglichen Ansicht und Analyse gespeichert werden können.
Das integrierte Multimeter ist mit den Standard-Funktionen Spannungs-, Strom und Widerstandsmessung sowie Dioden- und Durchgangstest
ausgestattet und hat darüber hinaus noch die
Zusatzfunktionen Frequenz- und Kapazitätsmessung. In den
Messmodi Spannung, Strom und Frequenz können Sie sich
wahlweise die Signalform mit dem Messwert oder nur
den Messwert anzeigen lassen. Über die optisch isolierte
USB-Schnittstelle dieses mobilen Handoszilloskops lassen
sich Messwerte und Signalverläufe an den PC übertragen.
Mit Hilfe des PC's lässt sich so auch eine
Messwertaufnahme über einen längeren Zeitraum
realisieren. Bei
Fragen schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0.
Unsere Techniker und Ingenieure
beraten Sie sehr gerne bezüglich der Handoszilloskope oder
allen anderen Produkten auf dem Gebiet der Regeltechnik,
der Labortechnik,
der Messgeräte
oder der Waagen
der PCE
Deutschland GmbH.
|
|
|
- Sample-Rate 80 MS/s
- Analogbandbreite: 16 MHz
- Autorange-Multimeter
- Auto-Set für eine einfache Handhabung
- Grafik-Display mit Hintergrundbeleuchtung
|
- USB-Schnittstelle für Datenübertragung
-
Datenloggerfunktion mit einem PC
- Netz- oder Batteriebetrieb
- Sicherheit: CAT II/1000V, CAT II/600V
- interner Speicher für bis zu 10 Bilder
|
Technische Spezifikation für das
Handoszilloskop PCE-UT 81 C
|
Multimeter |
DC
Spannungmessbereich / Genauigkeit |
400
mV / ± (0.8 % + 8 dgt.)
40 V / ± (0.8 % + 8 dgt.)
400 V / ± (0.8 % + 8 dgt.)
1000 V / ± (0.8 % + 8 dgt.) |
AC
Spannungmessbereich / Genauigkeit |
4
V / ± (1 % + 15 dgt.)
40 V / ± (1 % + 15 dgt.)
400 V / ± (1 % + 15 dgt.)
750 V / ± (1 % + 15 dgt.) |
DC
Stromstärkemessbereich / Genauigkeit |
400
µA / ± (1 % + 8 dgt.)
4000 µA / ± (1 % + 8 dgt.)
40 mA / ± (1 % + 8 dgt.)
400 mA / ± (1 % + 8 dgt.)
4 A / ± (1 % + 8 dgt.)
10 A / ± (1 % + 8 dgt.) |
AC
Stromstärkemessbereich / Genauigkeit |
400
µA / ± (1,5 % + 8 dgt.)
4000 µA / ± (1,5 % + 8 dgt.)
40 mA / ± (1,5 % + 8 dgt.)
400 mA / ± (1,5 % + 8 dgt.)
4 A / ± (1,5 % + 8 dgt.)
10 A / ± (1,5 % + 8 dgt.) |
Widerstandsmessbereich
/ Genauigkeit |
400
Ω / ± (1 % + 5 dgt.)
4 KΩ / ± (1 % + 5 dgt.)
40 KΩ / ± (1 % + 5 dgt.)
400 KΩ / ± (1 % + 5 dgt.)
4 MΩ / ± (1 % + 5 dgt.)
40 MΩ / ± (1 % + 5 dgt.) |
Kapazitätsmessbereich
/ Genauigkeit |
40
nF / ± (3 % + 8 dgt.)
400 nF / ± (3 % + 8 dgt.)
4 µF / ± (3 % + 8 dgt.)
40 µF / ± (3 % + 8 dgt.)
100 µF / ± (3 % + 8 dgt.) |
Frequenzmessbereich
/ Genauigkeit |
10
Hz ... 10 MHz / ± (0,1 % + 3 dgt.) |
Oszilliskop |
|
Analogbandbreite
|
16
MHz
|
Echt-Zeit
Sample Rate
|
80
MS/s
|
Vertikale
Genauigkeit
|
±
(5 % + 1 dgt.)
|
Input
Sensibilität
|
20
mV / div ... 500 V / div
|
Horizontale
Genauigkeit
|
±
(0,1 % + 1 dgt.)
|
Zeit-basierte
Bereichwahl
|
50
ns/div ... 5 s/div |
Allgemeine
Eigenschaften |
Größte
anzeigbare Zahl
|
4000
|
Bereichswahl
|
auto,
manuell
|
Tastverhältnis
|
0,1
- 99,9 %
|
Display
|
160
x 160 Pixel monochrome Grafik, hintergrundbeleuchtet
|
Speicher |
10
Bilder |
Kontrast
und Helligkeit |
einstellbar |
Batterie
Standsanzeige |
ja |
USB
Interface |
ja |
Trigger
Typen |
Run
/ Normal / Single Shot |
Eingangs
Impendanz für DCV |
Ungefähr
10 MΩ |
Automatische Selbstabschaltung
|
wählbar / abstellbar
|
Versorgung
|
4
x 1,5 V AA Batterien (R6) oder ext. Netzteil
|
Abmessungen
(B x H x T)
|
200
x 100 x 48 mm
|
Gewicht
|
498
g
|
Normung
|
IEC
61010 CAT II 1000 V, CAT III 600 V
|
Ausstattung
des Handoszilloskop PCE-UT 81 C |
Die optisch isolierte USB-Schnittstelle ist an der
Rückseite des Gehäuses angebracht.
|
Im übersichtlichen Display werden Ihnen die Signalform und
die Messwerte angezeigt.
|
Software zum Handoszilloskop
PCE-UT 81 C
|
|
Mit der
Software des Handoszilloskops können die Messwerte angezeigt
werden. Neben einer Klartextanzeige werden die Messwerte
auch grafisch z.B. als Zeigerinstrument dargestellt.
Weiterhin wird im einstellbaren Takt der
aktuelle Wert in eine Tabelle geschrieben welche
gespeichert und zur weiteren Verarbeitung nach Excel
exportiert werden kann.
|
Anwendung des Handoszilloskops
PCE-UT 81 C
|
|

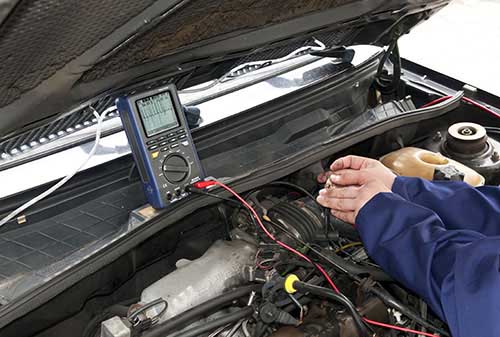

Oben sehen
Sie das Handoszilloskop im Einsatz. Die vielseitigen
Funktionen verpackt in einem kompakten und leichten
Gehäuse und der Batteriebetrieb sind optimale
Voraussetzungen um dieses Gerät mobil einsetzen zu
können. Soll dieses Gerät über einen längeren Zeitraum
Daten an den PC senden, haben Sie die Möglichkeit die
Spannungsversorgung über das im Lieferumfang enthaltene
Netzteil zu betreiben. So ist es auch als universelles
Werkzeug in der Elektrowerkstatt verwendbar.
|
Lieferumfang vom Handoszilloskop PCE-UT 81 C
1 x Handoszilloskop PCE-UT 81 C, 1 x Software inklusive
USB-Datenkabel, 1 Satz
Prüfleitungen,
1 x Transporttasche, 1 x
AC-Adapter/Ladegerät, 1x Batterien, Anleitung |
optionales
Zubehör für das Handoszilloskop PCE-UT 81 C |
- ISO Kalibrierschein
(für Betriebe, welche
das Oszilloskop in den
betriebsinternen
Prüfmittel-Pool aufnehmen
wollen oder zur
jährlichen Rekalibrierung. Die
Zertifizierung nach ISO
beinhaltet eine Labor-
kalibrierung inklusive
Prüfschein mit allen
Messwerten.
|
|
|
|
