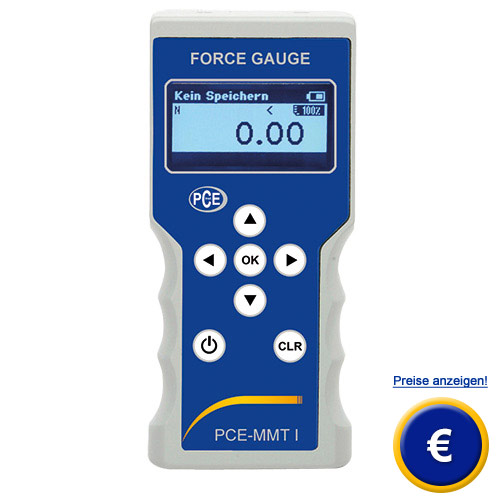

Handkraftmessgerät PCE-MMT I
universal einsetzbares Handkraftmessgerät / Messbereich von 20 N ... 5 kN /
50 ... 2000 Hz einstellbare Messfrequenz / 2 digitale Open-Collector-Ausgänge /
optional mit Kraftmessständen PCE-TF 3 / TF 5 und PCE-TF 2 / TF 4 einsetzbar

Das Handkraftmessgerät PCE-MMT I findet hauptsächlich Anwendung in den Bereichen der Qualitätssicherung, Produktion, Wareneingangskontrolle sowie in Forschung und Entwicklung. Das Handkraftmessgerät PCE-MMT I dient hauptsächlich der Prüfung von Festigkeiten an Bauteilen und Komponenten wie zum Beispiel an Tastern, Verschlüssen, Hebeln oder Federn. Zusätzlich wird es eingesetzt, um Betätigungskräfte zu prüfen.

Das Handkraftmessgerät verfügt über einen integrierten Kraftaufnehmer und einen intelligenten Prozessor, welche es möglich machen, exakt in Echtzeit zu messen und diese über das hintergrundbeleuchtete LC-Display in den Einheiten N, kg und lbs auszugeben. Weiterhin sind Grenzwertsignale am Handkraftmessgerät PCE-MMT I über 2 digitale Open-Collector-Ausgänge einstellbar. Mittels optional erhältlicher Hardware misst das Handkraftmessgerät bis zu 5 kN bei einer Messfrequenz zwischen 50 und 2000 Hz. Gemessene Werte können entweder auf dem 128 kB großen Flash-Speicher oder der mitgelieferten 2 GB SD-Karte abgelegt werden. Die optional erhältliche Software SoftPCE ermöglicht außerdem Archivierung und Datenanalyse auf einem Computer.

Sollten Sie weitere Fragen zum Handkraftmessgerät PCE-MMT I haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976990. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich unserem Handkraftmessgerät oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Um eine gute Handhabung zu garantieren, verfügt das Handkraftmessgerät über Griffmulden. Das Handkraftmessgerät PCE-MMT I kann entweder mit handelsüblichen Ni-MH AA Akkus oder Standard-Batterien betrieben werden. Das Handkraftmessgerät PCE-MMT I kann zudem in Verbindung mit dem manuellen Kraftmessstand PCE-TF 2 / PCE-TF 4 und dem motorisierten Kraftmessstand PCE-TF 3 / PCE-TF 5 benutzt werden, welche ebenfalls optional erhältlich sind.

- beleuchtetes 2,8 ´´ LC-Display
- Messungen bis zu 5 kN
- Messfrequenz 50 ... 2000 Hz
- interner Flash-Speicher und 2 GB SD-Karte

- 2 digitale Open-Collector-Ausgänge
- batterie- oder akkubetrieben
- optionale Software SoftPCE
- geeignet für Kraftmessstände PCE-TF-Serie

Technische Spezifikation zur Handkraftmessgerät PCE-MMT I

Messbereich

20 N ... 5 kN

Messunsicherheit

≤ ± 0,05 % des Nennkennwertes

Messfrequenz

50 ... 2000 Hz, einstellbar

Prozessor

32 bit RISC μProzessor, 128kB FlashA

Display

7-stellig + Komma
beleuchtetes, graphisches 2,8´´ LC-Display
(128 x 64 Pixel)

A/D Wandler

24 bit

Analoger Kraftsignalausgang

0 ... 2 V DC

Anzeigeauflösung

± 50.000 digits

Grenzwertsignale

2 digitale Open-Collector-Ausgänge, programmierbar

Messdatenerfassung

Einheit wählbar (N, kg, lbs)

Spannungsversorgung

+ 4 AA Ni-MH Akkumulatoren + USB-Ladegerät
+ Verwendung von Standard-Batterien möglich

Datenspeicherung

128 kB Flash-Speicher
austauschbare SD-Karte 2 GB

Datenspeicherungsfrequenz

bis 2.000 Hz bei Echtzeit-Online Speicherung

Datenexport (USB)

Verbindung des Geräts als Streaming Client zur fortlaufenden Übertragung von Echtzeit-Messdaten auf den Computer (...100 Hz)
Export im csv-Format möglich

Anzeige der Echtzeit-Messdaten

SoftPCE Software
(Win XP/Vista, Win 7 und 8)

Abmessungen

170 x 75 x 35 mm (H x B x T)

Gewicht

725 ... 850 g, je nach Messbereich

Betriebszeit

ca. 10 h Akkulaufzeit

Gehäuse

Alu-Druckgussgehäuse nach RAL7035
mit Griffmulden und je 2 M6-Befestigungsbohrungen sowohl auf Stirnseiten, als auch rückseitig zur flexiblen Montage in Prüfrahmen

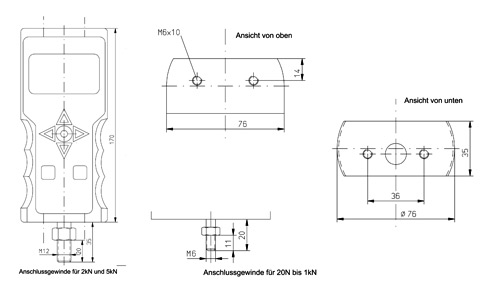

Abmessungen vom Handkraftmessgerät PCE-MMT I

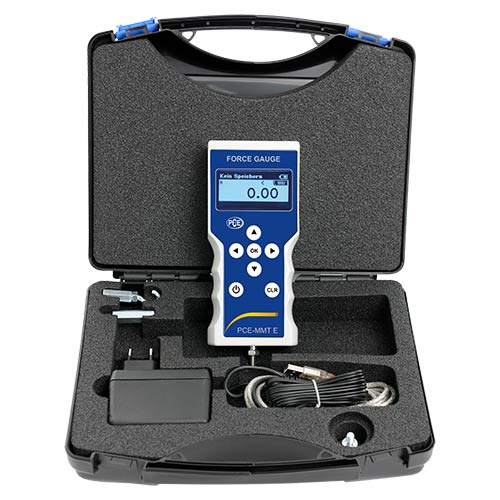

Lieferumfang Handkraftmessgerät PCE-MMT I

Ladeadapter vom Handkraftmessgerät PCE-MMT I

Im Lieferumfang vom Handkraftmessgerät
PCE-MMT I befindet sich ein USB-Ladeadapter. Mit dessen Hilfe lassen sich die sich darin befindlichen Ni-Mh Akkumulatoren sehr leicht laden. Nach Abschluss des kompletten Ladevorgangs beträgt die Akku-Laufzeit über 10 Stunden. Alternativ kann das Handkraftmessgerät PCE-MMT I allerdings auch mit Standard-Batterien betrieben werden.

USB-Datenkabel vom Handkraftmessgerät PCE-MMT I

Ebenfalls befindet sich ein USB-Datenkabel im standardmäßigen Lieferumfang vom Handkraftmessgerät PCE-MMT I. Dieses USB-Kabel macht es möglich, die gemessenen Werte sehr schnell auf einen Computer zu transferieren, um sie dort zu speichern, verarbeiten und archivieren. Bei der Datenanalyse hilft das optional erhältliche Softwareprogramm SoftPCE. Durch die Software können Echtzeit-Messdaten angezeigt werden.

optionales Zubehör für das Handkraftmessgerät PCE-MMT I

Zubehör zum Handkraftmessgerät PCE-MMT I für die Messung von 20 N bis 1 kN

Zughaken + Zwischenstück
(Breite: 19 mm, Länge: 52 mm)

Verlängerung
(Länge: 47 mm)

rundes Druckstück
(Länge: 25 mm, ø 27 mm)

Zubehör zum Handkraftmessgerät PCE-MMT I für die Messung von 2 kN bis 5 kN

Druckstück
(Länge: 32 mm, ø 18mm)

Zwischenstück
(Länge: 36 mm)

Verlängerung
(Länge 68 mm)

Optionale Zugöse
(Breite: 54 mm, Länge: 53 mm)

manueller Zug- und Druckkraftmessstand
PCE-TF 2 (zum Messstand PCE-TF 2)

motorisierter Zug- und Druckkraftmessstand PCE-TF 3 (zum Messstand PCE-TF 3)

manueller Zug- und Druckkraftmessstand
PCE-TF 4 (zum Messstand PCE-TF 4)

motorisierter Zug- und Druckkraftmessstand PCE-TF 5 (zum Messstand PCE-TF 5)

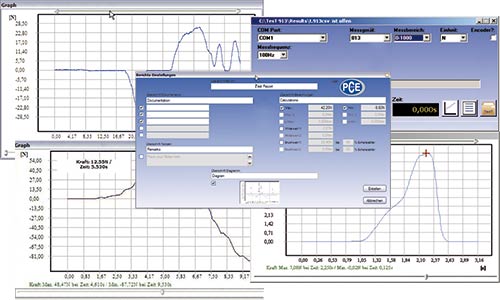

Software SoftPCE zur graphischen Anzeige von Echtzeit-Messdaten
vom Handkraftmessgerät PCE-MMT I

Ringschraube für das Handkraftmessgerät PCE-MMT I

Außerdem optional erhältlich zum Handkraftmessgerät PCE-MMT I

2- Punkt-Kalibrierung für den analogen Kraftsignalausgang
Anschluss eines Inkrementaleingangs für Endcoder zur Weg- oder Winkelmessung
