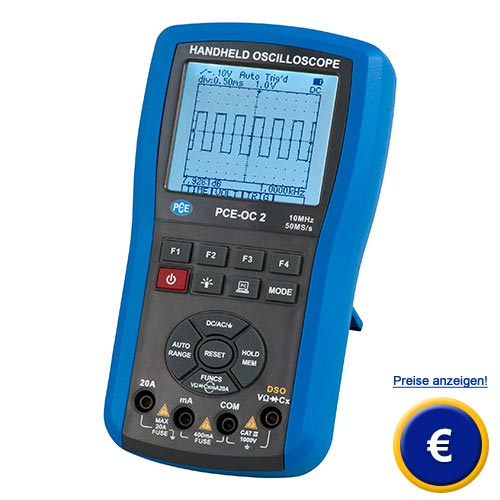

Hand-Oszilloskop-Multimeter PCE-OC 2
 Hand-Oszilloskop-Multimeter mit 20 MHz Bandbreite / integriertes Multimeter /
interner Speicher für bis zu 50 Schwingungsverläufe und Messwerte /
LC-Display mit 2 Helligkeitsstufen / Frequenzzähler / USB-Schnittstelle

Das Hand-Oszilloskop-Multimeter ist ein vielseitig ausgestattetes und universell einsetzbares Messgerät, kombiniert aus einem Oszilloskop und einem True RMS Multimeter. Die Bandbreite von dem Hand-Oszilloskop-Multimeter kann bis zu 20 MHz betragen. Das Hand-Oszilloskop-Multimeter  wurde für den praktischen und mobilen Einsatz entwickelt und ist dank der vielseitigen Ausstattung für die Fehlererkennung geeignet. Mit einem Raster von vertikal ±4,8 und horizontal 12,8 wird dem Bediener mit dem Multimeter der Graph, passend angezeigt.

Das Hand-Oszilloskop-Multimeter ist ein idealer Begleiter für den Servicetechniker vor Ort oder auch in jeder Elektrowerkstatt. Die Helligkeit des LC-Displays vom Hand-Oszilloskop-Multimeter mit einer Auflösung von 128 x 128 Pixel kann in 2 Stufen eingestellt und somit individuell auf den Nutzer oder Ort abgestimmt werden. Weiterhin verfügt das Hand-Oszilloskop-Multimeter über einen internen Speicher, in welchem sowohl bis zu 50 Schwingungsverläufe als auch Messwerte gespeichert werden können. Zusätzlich verfügt das Oszilloskop über ein Stativ auf der Rückseite. Dank des Stativs lässt sich das Oszilloskop optimal positionieren.

Das integrierte Multimeter ist mit den Standard-Funktionen Spannungs-, Strom und Widerstandsmessung sowie Dioden- und Durchgangstests ausgestattet und hat darüber hinaus noch die Zusatzfunktionen Frequenz- und Kapazitätsmessung. Über die USB-Schnittstelle lässt sich das Multimeter über jede 5 V USB Schnittstelle, zum Beispiel an einem PC, aufladen. Die zusätzliche Gummihülle beim Multimeter sorgt für eine zusätzlichen Schutz bei Stößen. Somit ist das Oszilloskop der ideale Begleiter für die mobile Messung.

Sollten Sie weitere Fragen zum Hand-Oszilloskop-Multimeter PCE-OC 2 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Hand-Oszilloskop-Multimeteroder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Analogbandbreite: 20 MHz
- Autorange-Multimeter
- Auto-Set für eine einfache Handhabung
- LC-Display mit 2 Helligkeitsstufen

- USB-Schnittstelle für Datenübertragung
- Frequenzzähler
- Netz- oder Batteriebetrieb
- interner Speicher für bis zu 50 Messwerte

Technische Spezifikation vom Hand-Oszilloskop-Multimeter PCE-OC 2

Multimeter

DC Spannungsmessung

400,0 mV
4,000 V
40,00 V
400,0 V
1000 V

0,1 mV
1 mV
10 mV
100 mV
1 V

±(0,75 % + 10 Dgt.)
±(0,75 % + 10 Dgt.)
±(0,75 % + 10 Dgt.)
±(0,75 % + 10 Dgt.)
±(1,5 % + 10 Dgt.)

AC Spannungsmessung

400,0 mV

0,1 mV

50 Hz ... 1 kHz: ±(1 % + 10 Dgt.)

4,000 V
40,00 V
400,0 V

1 mV
10 mV
100 mV

400 Hz ... 10 kHz: ±(1 % + 10 dgt.)
(über 10 kHz nicht definiert)

750 V

1 V

50 Hz ... 1 kHz: ±(1,5 % + 10 Dgt.)

DC Strommessung

40,00 mA
400,0 mA
4,000 A
20,00 A

10 µA
100µA
1 mA
10 mA

±(1,2 % + 10 Dgt.)
±(1,2 % + 10 Dgt.)
±(1,2 % + 10 Dgt.)
±(1,2 % + 10 Dgt.)

AC Strommessung

40,00 mA
400,0 mA
4,000 A
20,00 A

10 µA
100µA
1 mA
10 mA

50 Hz ... 1 kHz: ±(1,5 % + 10 Dgt.)
(über 1 kHz nicht definiert)

Widerstandsmessung

400,0 Ω
4,000 kΩ
40,00 kΩ
400,0 kΩ
4,000 MΩ
40,00 MΩ

0,1 Ω
1 Ω
10 Ω
100 Ω
1 kΩ
10 kΩ

±(1,0 % + 5 Dgt.)
±(1,0 % + 5 Dgt.)
±(1,0 % + 5 Dgt.)
±(1,0 % + 5 Dgt.)
±(1,0 % + 5 Dgt.)
±(3,0 % + 5 Dgt.)

Kapazität

51,20 nF
512,0 nF
5,120 µF
51,20 µF
100,0 µF

1 pF
10 pF
100 pF
1 nF
10 nF

±(2 % + 10 Dgt.)
±(1 % + 3 Dgt.)
±(1 % + 3 Dgt.)
±1,5 % + 3 Dgt.)
-

Frequenzzähler

5,12 Hz ... 5,12 MHz

0,1 ... 1 kHz

±(1 % + 5 Dgt.)
bei einer Signalamplitude von >3 Vpp, ACV oder 20 mA RMS, AC A

Frequenzverhältnis

0,1 ... 99,9 %

0,1 %

-

Diodenmessung

offener Kreislauf 1,5 V,
max. Strom 1,5 mA

Durchgangsprüfung

Signalton bei >30 Ω

Automatischer Messbereich

bei jeder Funktion

Überschreitung des Messbereiches

O.L. wird angezeigt

Messrate

2,5 Mal / sek.

dB (-80 ... +80 dB) Referenz

2, 3, 8, 16, 50, 75, 93, 110, 125, 135, 150, 300, 600, 900, 1000, 1200 Ω

Sicherung

0,5 A / 250 V; 20 A / 500 V

Oszilloskop

Analogbandbreite

DC 20 MHz (50 mV / div ... 2 V / div)
DC 10 MHz (5 V / div ...10 V / div)
>10 V / div nur als Referenz

Echt-Zeit Sample Rate

80 MS/s

Vertikale Auflösung

8 Bits

Nichtlinearität

± 1 Bit

Channelanzahl

1

Eingangskopplung

DC/AC/GND

Anzeige

Vertikal ±4,8 horizontal 12,8

Vertikaler Anzeigebereich

50 mV/div ... 200 V/div

Vertikale Genauigkeit

± (5 % + 0,1 div.)

Horizontaler Anzeigebereich

31,25 ns/div ... 20 s/div

Horizontale Genauigkeit

± (0,01 % + 0,1 div.)

Triggerflanke

Steigt der Länge nach / Fällt der Länge nach

Trigger level

± 12 div (Bei jedem Schritt 0,1div)

Triggerposition

± 6 div (Bei jedem Schritt 0,1div)

Automatische Einstellungen

Vertikale Amplitude und automatische Einstellungen

Messmodus

Automatisch / Normal / Einzeln

Automatische Messfunktion

Vpp, Vavg, RMS, dBm

Cursor Messfunktion

dV, dt, 1/dt (Frequenz)

Automatische Messgenauigkeit

± (5 % + 0,1 div.)

Automatische Null Referenz

In DC/dB Messung

Aufnahmelänge

12,8 div

Allgemeine technische Daten

Display

128 x 128 Pixel LC-Display

Hintergrundbeleuchtung

weiße LED, 2 Helligkeitsstufen

Spannungsversorgung Batterie

Li-Ion Batterie, 3,7 V, 18650

Spannungsversorgung Netzteil

Primär: 100 ... 240 V 50/60 Hz
Sekundär: 5 VDC, 1,5 A

Speicher

50 Messdaten (pro Messdatei wird ein DMM und DSO aufgezeichnet)

Batterielaufzeit

ca. 6 ... 8 Stunden

Betriebbedingungen

0 ... +50 °C / 32 ... +122 °F; <75 % r.F.

Abmessungen

86 x 186 x 32 mm

Eingangswiderstand

10 MΩ

Automatische Abschaltung

Ausgeschaltet, 5 .. 60 min. einstellbar

Ladezeit

ca. 3 Stunden

Lagerbedingungen

-10 ... +60 °C / -14 ... +140 °F

Gewicht

325 g

Normung

IEC1010 CAT III 1000 V

Messung mit dem Hand-Oszilloskop-Multimeter PCE-OC 2 am Messplatz in der Qualitätssicherung

Das Hand-Oszilloskop-Multimeter PCE-OC 2 an einem Prüfplatz für Platinen

Lieferumfang vom Hand-Oszilloskop-Multimeter PCE-OC 2
1 x Hand-Oszilloskop-Multimeter PCE-OC 2, 1 x Satz Prüfleitungen, 1 x AC-Adapter/Ladegerät,
1 x USB Kabel, 1 x Transporttasche, 1 x Bedienungsanleitung
