Gaswarnanlage
Gasmaster mit Sensoren der X/TXgard-Serie |
|||||
|

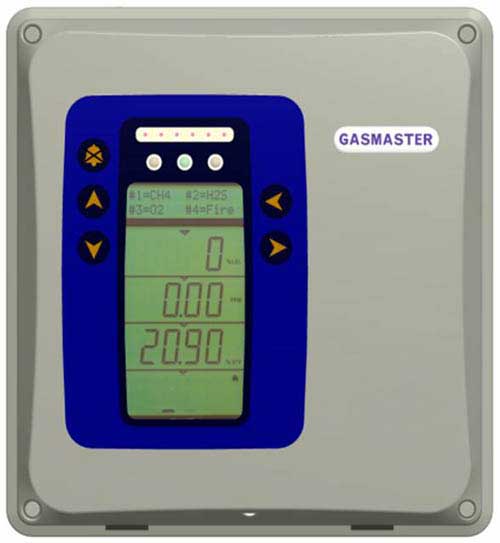

Der Gasmaster ist eine
Gaswarnanlage / Gaswarnzentrale mit einem großem Display. Es
gibt diese Gaswarnanlage in den Ausführungen 1- u. 4-Kanal sowie
mit und ohne PC-Schnittstelle. Auch der Gasmaster verfügt über
zwei Alarmrelais mit deren Hilfe z.B. Signallampen / -hörner
oder Ventilatoren geschaltet werden können. Die adaptierbaren ATEX
- zugelassenen Gassensoren
finden Sie ebenfalls hier: für brennbare Gase (EX), Sauerstoff und toxische Gase
(TOX). Die
Gassensoren unterscheiden sich nach der Art des Gases,
der Funktionalität (z.B. mit Analog- , Relaisausgang ...) oder
nach dem Anzeigentyp. So gibt es Sensoren mit eingebauten Display (als
Vor-Ort-Anzeige) oder ohne Display. |
|||||
|
Technische Daten der an die Gaswarnanlage anschließbaren Sensoren vom Typ Xgard |
|||||
| Gassensor - Typ | Xgard-Typ 1 | Xgard-Typ 5 | TCgard | ||
| Abbildung |
|
|
|
||
| Einsetzbar in EX-Zone | 0, 1, 2 | 1, 2 | 1, 2 | ||
|
Detektierbare Gas- arten (entsprechende Bestellnummern für die gewünschte Gasart fin- den Sie im Onlineshop) mit den jeweiligen Meßbereichen. |
0
... 25 vol% O2 0 ... 2000 ppm H2 0 … 4 vol% H2 = (100% UEG) 0 ... 250 ppm CO 0 … 50 ppm 0 … 5 ppm CI 0 ... 1 ppm O3 0 ... 10 ppm SO2 0 …1 ppm PH3 |
0
...100 % UEG
brennbare Gase (Methan, Propan,
Butan, Pentan, LPG, Ethanol, Ethylen, ...) |
0
... 100 vol% Methan 0 ... 100 vol% CO2 |
||
| Genauigkeit | ±3 % | ±3 % | ±3 % | ||
| Display | - - - | - - - | - - - | ||
| Signalausgang |
2
Leiter |
3
Leiter |
3
Leiter 4 ... 20 mA |
||
| Alarm-/ Schaltrelais | - - - | - - - | - - - | ||
| Normung | aktuelle ATEX | aktuelle ATEX | aktuelle ATEX | ||
| Stromversorgung |
8
... 30 V DC |
8
... 30 V DC |
10 ... 30 V DC |
||
| Temperaturbereich | -20 ... +50 °C | -40 ... +55 °C | +10 ... +30 °C | ||
| Gewicht | ca. 1 kg | ca. 1 kg | ca. 4 kg | ||
| Technische Daten der Gassensoren vom Typ Xgard (mit Infrarot-Messprinzip) | |||||
| Gassensor - Typ | Xgard IR (infrarot) | Additionales Zubehör zum Xgard IR | |||
| Abbildung |
|
Die Ansprechzeit der IR-Gassensoren
liegt bei T90 <30 s und die Nulldrift beträgt etwa ±2 % pro
Monat. Damit immer Messergebnisse mit hoher Genauigkeit ermittelt
werden können und zum äußeren Schutz der Gassensoren, stehen
einige optional erhältliche Protektoren bereit. Je nach
Einbauort ist etwa der additionale Sonnenschutz sehr sinnvoll.
Werden die Sensoren im Freien (auf dem Feld) oder in Räumen oder
Hallen eingesetzt, welche oft mit Wasser gereinigt oder von Zeit
zu Zeit desinfiziert werden, empfiehlt sich der extra
gekapselte Abweiser gegen Spritzwasser. Unter äußerst
feuchten Raumbedingungen sowie bei Offshore-Anwendungen und
Installationen auf Schiffen, empfehlen wir die Kombination aus
Gassensor plus wetterfester Schutzkappe. Bei der Erfassung von leichten Gasen (z.B. Methan) wird
sehr gern der Kollektorkegel benutzt. Dieser arbeitet wie eine Haube und erleichert die
Zufuhr des Gases zum Gassensor. Besprechen Sie bitte die für Sie
bestgeeignete Lösung mit unseren Technikern. Dazu nutzen Sie bitte unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0.
|
|||
| Einsetzbar in EX-Zone |
1,2, 21/22
|
||||
|
Detektierbare Gas- arten (entsprechende Bestellnummern für die gewünschte Gasart fin- den Sie im Shop) mit den jeweil. Bereichen. |
0 ... 2 %
CO2 0 ... 5 % CO2 (je nach Sensor) 0 ...100 % UEG brennbare Gase (Methan, Propan, Butan, Pentan, LPG, Ethanol, Ethylen, ...) |
||||
| Genauigkeit | ±2 % (ganzer Bereich) | ||||
| Display | - - - | ||||
| Signalausgang | 4 ... 20 mA (3-Draht) | ||||
| Alarm-/ Schaltrelais | - - - | ||||
| Normung | aktuelle ATEX / UL | ||||
| Schutz |
P65 / IP66 mit wetterfester Kappe |
||||
| Stromversorgung |
10
... 30 V DC |
||||
| Temperaturbereich | -20 ... +50 °C | ||||
| Abmessungen | 156 x 166 x 111 mm | ||||
| Gewicht | 1 kg (Alu-Gehäuse) | ||||
| Weitere Gaswarnanlagen / Gassensoren für CO2 sehen Sie hier. | |||||
| Technische Daten der an die Gaswarnanlage anschließbaren Sensoren Typ TXgard | |||||
 .
|
|||||
| Gassensor - Typ | TXgard-IS+ | TXgard-Plus | Flamgard-Plus | ||
| Abbildung |
|
|
|
||
| Einsetzbar in EX-Zone | 0, 1, 2 | 1,2 | 1,2 | ||
|
Detektierbare Gas- arten (entsprechende Bestellnummern für die gewünschte Gasart fin- den Sie im Onlineshop) mit den jeweiligen Meßbereichen. |
0
…25 vol% O2 0 … 500 ppm CO 0 ... 50 ppm H2S 0 … 1 ppm O3 0 … 2 ppm PH3 |
0
... 25 vol% O2 0 ... 50 ppm H2S 0 … 500 ppm CO 0 … 50 ppm NH3 |
0
...100 % UEG
brennbare Gase (Wasserstoff, Methan, Propan,
Butan, Pen- tan,
Ethanol, Ethy- len, ...) |
||
| Genauigkeit | ±3 % | ±3 % | ±3 % | ||
| Display | ja | ja | ja | ||
| Signalausgang |
2
Leiter 4 ... 20 mA |
3
Leiter 4 ... 20 mA |
3
Leiter 4 ... 20 mA |
||
| Alarm-/ Schaltrelais | - - - | ja | ja | ||
| Normung | aktuelle ATEX | aktuelle ATEX | aktuelle ATEX | ||
| Stromversorgung |
11
... 30 V DC |
10
... 30 V DC |
10
... 30 V DC 210 mA |
||
| Temperaturbereich | -20 ... +50 °C | -10 ... +55 °C | -10 ... +55 °C | ||
| Gewicht | 0,7 kg | 2,2 kg | 2,2 kg | ||
| Technische Daten der Gaswarnanlage Gasmaster (für 1 - 4 Gassensoren) | |||||
|
Digitalanzeige und Kontrolleinheit für die obig gezeigten Gassensoren. Die Gaswarnanlage Gasmaster ist in zwei Modellen lieferbar: GM-1 für einen Eingangssensor und GM-4 für bis zu vier Gassensoren (gleichzeitige Anzeige aller 4 Messwerte). Diese beiden Typen sind neben dem standardmäßigen Analogausgang auch mit zusätzlicher RS-232-Datenschnittstelle erhältlich. Ebenfalls besitzt das Gerät Relaisausgänge z.B. zur Aktivierung einer Rundumwarnleuchte. Das Gehäuse ist staub- und spritzwassergeschützt. Standardmäßig ist die Gaswarnanlage mit einer Backup-Batterie ausgerüstet, um bei Ausfall der Stromversorgung weiterarbeiten zu können. |
|
||||
| Modell | GM-1 | GM-4 | |||
| Sensoreingänge |
1 Eingang für einen der Gassensoren |
4 Eingänge für bis zu 4 Gassensoren |
|||
| Ausgänge |
- 1 Relaisausgang (250 VAC / 8 A) - 1 Analogausgang (4 ... 20 mA) - 1 digitaler RS-485 - 1 optionaler digi- taler RS-232 |
- 4 Relaisausgänge (250 VAC / 8 A) - 4 Analogausgänge (4 ... 20 mA) - 1 digitaler RS-485 - 1 optionaler digi- taler RS-232 |
|||
| Speicher |
für 300 Vorgänge (Alarme, Systemfehler, Einstellungsänderungen) |
||||
| Anzeigen |
- Digitalanzeige für ein Gas in ppb, ppm oder % - hintergrundbel. - LED`s für Alarm, Betriebsbereit- schaft und Fehler |
- Digitalanzeige für vier Gase in ppb, ppm oder % - hintergrundbel. - LED`s für Alarm, Betriebsbereit- schaft und Fehler |
|||
| Alarmindikatoren |
akustisch: 85 dB lauter Piepton visuell: Alarm-LED`s |
||||
| Arbeitstemperaturbereich | -10 ... +50 °C | ||||
| Arbeitsfeuchtebereich | 0 ... 95 % r.F. (nicht kondensierend) | ||||
| Versorgung | 90 ... 264 VAC / 50 ... 60 Hz | ||||
| Backup-Batterie | 1,2 Ah | ||||
| Gehäusematerial | Rahmen aus Edelstahl / Front aus ABS | ||||
| Abmessungen | 288 x 278 x 10 mm | ||||
| Gewicht | 4,5 kg | ||||
| Normen | EN 50270 (EMC), EN 61010-1 Niedervolt | ||||
| Schutz | IP 54 | ||||
|
Lieferumfang |
|||||
|
Optionales Zubehör - Rekalibrierung der Gassensoren nach DIN EN ISO inklusive Prüfschein (entweder bei Einsendung der Sensoren zu uns oder direkt vor Ort durch einen unserer Service-Partner) - RS-232-Schnittstelle für Gasmaster (GM-1 oder GM-4) - PC-Software inklusive RS-232-Datenkabel (bei Verwendung der optionalen RS-232-Schnittstelle) - RS-232-USB-Adapter für die optionale RS-232-Schnittstelle für Gasmaster (GM-1 oder GM-4) - Zener-Barriere für die Sensortypen Xgard Typ1 und TXgard-IS+ (bei EX-Zone 0 zwingend erforderlich (pro Detektor 1 x )) - Signalhupe 230 VAC / 90 dB |
|||||
|
|
|
||||
|
