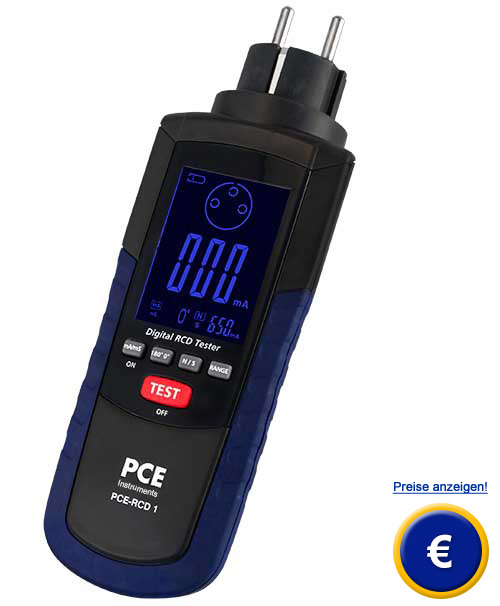

FI-Prüfer PCE-RCD 1

FI-Prüfer zur Bestimmung von Auslösestrom und Auslösezeit  /
 verschiedene Prüfströme wählbar / schnelle Prüfung von FI-Schaltern /
selektive oder normale FI-Schalter möglich

Der FI-Prüfer PCE-RCD 1 überprüft die in einem elektrischen Schaltkreis eingebauten Fehlerschutzschalter. Der FI-Prüfer gibt einen künstlich erzeugten Fehlerstrom auf die Schutzleitung um so den Fehlerschutzschalter zum Auslösen zu zwingen. Das heißt, dass vor der Erstinbetriebnahme einer elektrischen Anlage mit dem FI-Prüfer die Schutzeinrichtung getestet werden kann. So wird verhindert, dass Menschen, die die Anlage bedienen zu Schaden kommen. Ein Fehlerstromschutzschalter, kurz FI-Schalter, überprüft ob der Strom, der durch die Phase geht auch durch den Nullleiter zurück fließt. Tritt hier eine Differenz auf löst der FI aus. Der FI-Prüfer simuliert einen solchen Strom indem verschieden einstellbare Ströme auf den Schutzleiter gegeben werden. So ist der FI-Prüfer in der Lage Ströme von 10 mA bis 650 mA auszugeben. Das großzügig ausgelegt LC-Display von dem FI-Prüfer zeigt über die Veränderung der Hintergrundbeleuchtung eine sogenannte gut-schlecht Bewertung an. Wenn die Prüfung negativ ausfällt färbt sich das Display rot. Wenn der FI-Prüfer eine erfolgreiche Prüfung durchgeführt hat, dann bleibt das Display blau beleuchtet. Neben dieser gut-schlecht Bewertung zeigt das Display vom FI-Prüfer den gemessenen Auslösestrom und die Auslösezeit des Fehlerschutzschalters an. Hier finden Sie weitere Prüfgeräte für den Elektroinstallateur. Sollten Sie weitere Fragen zum FI-Prüfer haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne zum FI-Prüfer oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Prüfstrom von 10 mA bis 650 mA wählbar
- schnelle und einfache Messungen
- gibt Ströme von 10 mA bis 650 mA aus
- zweifarbiges Display

- misst Auslösezeit des FI-Schalters
- Gut/Schlechtbewertung über Displayfarbe
- EN 61010-1 CAT III 600 V
- einfache Handhabung

Technische Daten

Display

3 Digits, mit Hintergrundbeleuchtung (blau und rot)

RCD-Typen

Normal oder Selektive RCD's

Spannungsbereich

210 V ... 240 V (Außen- zu Neutralleiter)
50/60 Hz

Warnungen

- zu hohe Eingangsspannung
- fehlende Erdung
- Erdpotential über 50 V

Umgebungstemperatur

Betrieb: -15 °C ... +45 °C
Lagerung: -25 °C ... +70

Schutzklasse

IP 40

Gewicht

340 g

Abmessung

71 x 210 x 51 mm

Spannungsversorgung

4 x 1,5 V AA

Verwendete Normen

EN 61010-1: CAT III 600 V
EN 61557-6
EN 61236 (EMC)

Sobald Grenzwerte überschritten werden oder die Erdung nicht angeschlossen ist ändert sich die Displayfarbe deutlich.

Der FI-Prüfer PCE-RCD 1 bei der Überprüfung einer Hausinstallation. Das übersichtliche Display erleichtert die Bedienung.

Lieferumfang
1 x FI-Prüfer PCE-RCD 1, 1 x Bedienungsanleitung
