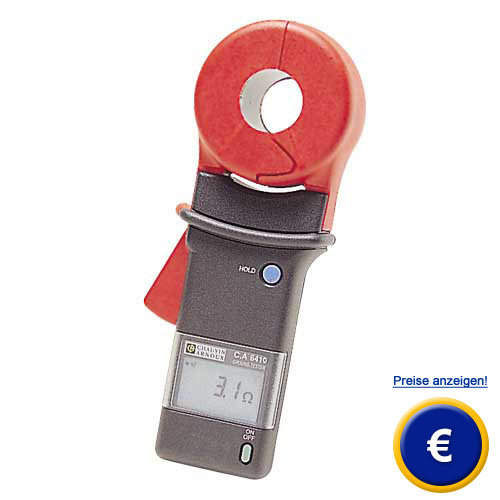

Erdungsprüfzange CA-6410 Erdungsprüfzange zur Messung des Erdwiderstands, Umschließungsdurchmesser 32 mm, für den schnellen Einsatz, Anzeige von Messfehlern, Messbereich bis 1200 Ohm |
||
|
Die
Erdungsprüfzange zeichnet sich durch Ihre einfache Bedienung
aus. Die Erdungsprüfzange CA-6410 wird überall dort
eingesetzt wo es nicht möglich ist den Erdungswiderstand mit
Hilfe von Erdspießen zu bestimmen. Der Messbereich der
Erdungsprüfzange CA-6410 reich von 0 Ω bis hin zu 1200
Ω. Die Erdungsprüfzange kann Erdleiter bis zu einem
Durchmesser von 32 mm umfassen. Über das übersichtliche
LCD-Display an der Erdungsprüfzange lassen sich alle
Messparameter ablesen. Ebenfalls wird der Anwender informiert
wenn die Zange falsch angeschlossen oder falsch bedient wurde.
Zur Messung des Erdungswiederstandes wird die Zange einfach um
den Erdleiter gelegt. Eine Spule induziert dann eine
definierte Spannung. Mit einer in der Erdungsprüfzange,
separat verbauten Spule, wird der Stromgemessen und so der
Erdungswiderstand berechnet. Hier sehen Sie eine Auswahl weiterer
Erdungsprüfzangen. Sollten Sie weitere Fragen zu der
Erdungsprüfzange haben, schauen Sie auf die folgenden
technischen Daten, nutzen Sie unser Kontaktformular
oder rufen Sie uns an: 02903 976 99 0.
Unsere Techniker beraten Sie gerne bezüglich der
Erdungsprüfzange CA 6410 oder allen anderen Produkten auf dem
Gebiet der
Regeltechnik,
der Messgeräte
oder der Waagen
der PCE Deutschland GmbH. |
||
|
|
||
|
|
||
|
- Messbereich bis 1200 Ω
- einfache Handhabung - gute Rauschunterdrückung - für den Vor-Ort-Einsatz |
- Umschließungsdurchmesser bis 32
mm
- Batteriebetrieb - inkl. Kalibrierschleife - mit robustem Transportkoffer |
|
|
Technische Daten Erdungsprüfzange CA-6410 |
||
|
Messbereich 0
... 1 Ω 1
... 50 Ω 50
... 100 Ω 100
... 200 Ω 200
... 400 Ω 400
... 600 Ω 600
... 1200 Ω |
Auflösung
0,01
Ω 0,1
Ω 0,5
Ω 1
Ω 5
Ω 10
Ω 50
Ω |
Genauigkeit
±
2 % v. Anz. ± 2 Digit ±
1,5 v. Anz. ± 1 Digit ±
2 % Anz. ± 1 Digit ±
3 % Anz. ± 1 Digit ±
6 % Anz. ± 1 Digit ±
10 % Anz. ± 1 Digit ± 25 % Anz. ± 1 Digit |
| Messfrequenz | 2403 Hz | |
| Anzeige von Messfehlern | Symbole für Störströme und schlechte Schließung der Zangenbacken | |
| Stromversorgung | 9 V Batterie | |
| Anzeige | LCD-Display 3000 Digit | |
| Elektrische Sicherheit | IEC 61010 - CAT III 150 V | |
| Abmessungen | 55 x 100 x 240 mm | |
| Gewicht | 1 kg | |
|
Die Erdungsprüfzange wird eingesetzt um den Erdwiderstand von z.B. Blitzableitern zuprüfen. Die Prüfung des Erdwiderstandes ist die Grundvoraussetzung für den Betrieb einer sicheren Elektroinstallation. Studien haben erwiesen, dass eine Spannung von 50 V dem Menschen Schaden zuführen kann. Ebenfalls besagen die allgemeinen Vorschriften für Elektroinstallationen im Wohnbereich, dass der Fehlerstrom max. 500 mA betragen darf. Somit ergibt sich nach dem ohmschen Gesetz (U=R*I) ein maximaler Erdwiderstand von 100 Ω. Erdungsprüfzangen messen diesen Widerstand und teilen dem Anwender den genauen Erdungswiderstand mit. |
|
|
|
Lieferumfang |
||
|
|
|
|
|
