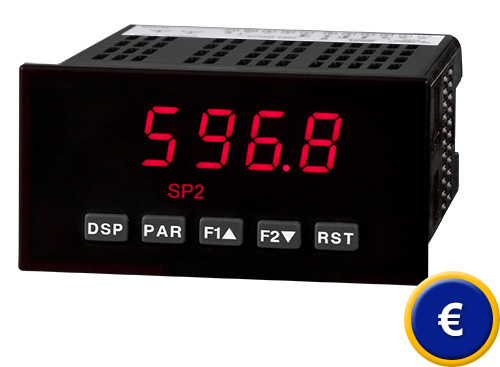

Einbauanzeige PAX-P
Intelligente Einbauanzeige / digital skalierbar / 5-stellige Anzeige / 20 Messungen pro Sek. / Steckbare Optionen / 16 Schritte Linearisierung / Schutzart IP 65

Die digitale Einbauanzeige PAX-P ist ein sehr flexibel verwendbares Messgerät, zur Messung und Anzeige von Prozesssignalen. Diese Einbauanzeige kann die Eingangssignale 0...20 mA, 4...20 mA und 0...10 V verarbeiten. Das robuste Kunststoffgehäuse und die hohe Schutzart (IP 65) der Einbauanzeige, erlauben einen Einsatz im rauen Industriebereich. Die 14 mm hohe dimmbare LED-Anzeige der Einbauanzeige PAX-P, gewährt ein sicheres Ablesen der Messwerte auch bei schlechten Lichtverhältnissen. Bei Bedarf  kann der Einbauanzeige PAX-P eine physikalische Einheit hinter dem Display angebracht werden. Auf dem optional erhältlichen Etikettenbogen finden Sie alle handelsüblichen Einheiten. Über die 5 Fronttasten kann diese digitale Einbauanzeige schnell an die jeweilige Messaufgabe angepasst werden. Dieses kann natürlich auch über eine optional erhältliche RS-232 Schnittstelle mit einem PC erfolgen. So können einmal erstellte Konfigurationen gespeichert und auf eine andere Einbauanzeige übertragen werden. Verschiedene optional erhältliche Karten ermöglichen eine Erweiterung mit den gängigen digitalen und analogen Schnittstellen (z.B. 4...20 mA, RS232, Profibus ...). Eine Übersicht aller Einbauanzeigen finden Sie hier. Sollten Sie weitere Fragen zur Einbauanzeige PAX-P haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Einbauanzeige PAX-P oder allen anderen Produkten auf dem Gebiet der Regeltechnik der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- digital skalierbar
- Anzeige auch im Sonnenlicht ablesbar
- Hohe Schutzart IP 65
- Summenzähler

- Hinterleuchtete Einheit
- Sensorversorgung
- optionale Karten (RS 485, Profibus, ...)
- 5-stellige Anzeige

Technische Spezifikation von der Einbauanzeige

Eingang

0/4 ... 20 mA oder 0 ... 10 V

Messrate

20 Messungen/s

Auflösung

Strom: 1 µA
Spannung: 1 mV

Genauigkeit (18 °C - 28 °C)

Strom: 0,03 % v. M. + 2 µA
Spannung: 0,03 % v. M. + 2 mV

Innenwiderstand

Strom: 20 Ω
Spannung: 500 kΩ

Skalierung

16-Schritte Linearisierung, Offset, freie Dezimalpunkteinstellung

Anzeige

5-Stellige 7-Segment LED-Anzeige

Anzeigebereich

-19999 ... 99999

Indikatoren

Min.- / Max.-Wert, Totalisator, Grenzkontakte

Funktionseingänge

3 programmierbare Eingänge

Totalisator

9-Stelliger Summenzähler mit alternierender Anzeige

Betriebsarten

Tarafunktion, Programmiersperre, Min.-/Max.-Wert Speicher

Sensorversorgung

24 V DC, ± 5 %, max. 50 mA

Umgebungstemperatur

Im Betrieb: 0 °C ... +50 °C; 0 °C ... +45 °C, bei Bestückung mit 3 Erweiterungskarten
Lagerung: -40 °C ... +60 °C

Abmessungen

97 mm x 50 mm x 104 mm

Schalttafelausschnitt

92 mm x 45 mm (nach DIN)

Versorgungsspannung

PAX-P 0000: 85 ... 250 V AC
PAX-P 0010: 11 ... 36 V DC

Schutzart

IP 65

Gewicht

ca. 300 g

Montage

Montagerahmen mit Klemmschrauben,
Anschluss über Klemmleiste

Gehäuse

Robustes Kunststoffgehäuse

Mit Hilfe der freien Software kann die Einbauanzeige PAX-P schnell für die jeweilige Messaufgabe projektiert werden.

Lieferumfang von der Einbauanzeige

optionales Zubehör (Erweiterungskarten):

Schnittstelle RS485- Schnittstelle RS232, Schnittstelle DeviceNet, Schnittstelle PROFIBUS-DP, Analogausgangskarte, Relaisausgangskarten, Transistorausgangskarten, Etikettenbogen, Gehäuse
