Eichfähige Bodenwaage PCE-SD...E Serie ( Klasse III)
Eichfähige - geeichte Bodenwaage bis 6.000 kg / Auflösung ab 0,1 kg /
Bidirektionale RS-232 Schnittstelle / Taragewicht speicherbar / Stückzählfunktion /
optional: RS-485, Analogausgang 4-20 mA, 0-10 V, OC Schaltkontakte uvm.

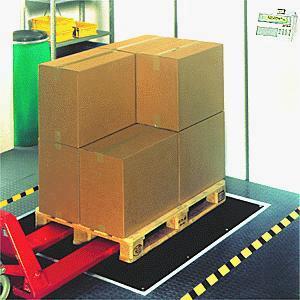

Die eichfähige Bodenwaage wird geeicht geliefert und ist durch seine Massivbauweise für den stationären Einsatz vorgesehen. Durch die robuste Ausführung und die große Plattform ist diese eichfähige / geeichte Bodenwaage besonders gut zur Wiegung großer Objekte geeignet. Die eichfähige / geeichte Bodenwaage ist aus lackiertem Stahl gefertigt und je nach Wiegekapazität in unterschiedlichen Plattformgrößen erhältlich. Optional sind für die eichfähige / geeichte Bodenwaage Auffahrrampen erhältlich die ein befahren bzw. durchfahren ermöglichen. Das Anzeigegerät kann auf einem Tisch aufgestellt oder an der Wand befestigt werden, optional kann auch ein Edelstahl Stativ bestellt werden. Die integrierte RS-232 Schnittstelle erlaubt einen bidirektionalen Datentransport von der eichfähigen / geeichten Bodenwaage zum PC und ermöglicht Programmierern eine vielseitige Systemintegration. Mit einem optionalen Adapter können die Wiegedaten auch auf einem USB Stick gespeichert werden. Eine weitere Systemintegration ermöglicht der optional erhältliche 4-20 mA Analogausgang oder die Grenzwertfunktion mit OC Schaltkontakten. Ein direkter Druckeranschluss ist über die RS-232 Schnittstelle auch möglich. Funktionen wie Autotara, Stückzählfunktion, das Speichern eines festen Taragewichtes ermöglichen eine große Arbeitserleichterung. Sollten Sie weitere Fragen zu der eichfähigen / geeichten Bodenwaage haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der eichfähige / geeichte Bodenwaage oder allen anderen Produkten auf dem Gebiet der Labortechnik, der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Toleranzermittlung Gewicht min / ok / max
- Durchschnittliche Gewichtsermittlung
- mehrere Wiegungen Summieren
- Prozent % Vergleichswiegung
- Filter (Reaktionszeit) einstellbar
- Tierwägungsfunktion
- Stückzählfunktion
- Ein Tarawert speicherbar

- Rezepturmischwiegung
- bidirektionale RS-232 Schnittstelle
- Druckersprachen Line Mode und EPL2
- einstellbare Automatische Abschaltung
- Brutto / Netto Taste am Display
- Menü frei einstellbar
- Wartungsfreie Komponenten
- Optional: USB, LAN, RS-485 oder 4-20 mA

Technische Daten

* Die Mindestlast, ist die Last, ab der die Eichbehörde die Genauigkeit prüft. Die eichfähige Bodenwaage zeigt auch kleinere Gewichte an, jedoch dürfen diese nicht im eichpflichtigen Verkehr verwendet werden.

Eichung

eichfähig nach Klasse M III (geeicht geliefert)

Tarierbereich

Mehrfachtara über den vollen Messbereich

Einschwingzeit

<4 s

Display

LED mit 20 mm Ziffernhöhe (am 3 m Kabel)

Wiegeeinheiten

kg / Stk. / lb

Schnittstelle

Bidirektional RS-232
Schnittstellenbeschreibung
optional RS-485, LAN, 4-20 mA, 0-10V, OC

Rampe

optional siehe Zubehör

Einsatztemperatur

-10 °C ... +40 °C

Stromversorgung

~230V 50Hz 8VA  (Schukostecker)

Schutzart

Zellen IP 67 / Display IP54

Lieferumfang
1 x Eichfähige Bodenwaage (geeicht), 1 x Display mit Wand- / Tisch- Halterung, 1 x Anleitung

Optional erhältliches Zubehör

Stativ
Das IP 65 Display, der eichfähigen / geeichten Bodenwaage, ist mit einer Universalhalterung versehen was Ihnen die Möglichkeit gibt das Display sicher an der Wand, auf dem Tisch oder auf dem optional erhältlichen ca. 80 cm hohen Edelstahl Stativ zu montieren.
Art.-Nr. PCE-M-STATIV

Rampe:
eine Auffahrrampe für die eichfähige / geeichte Bodenwaage aus lackiertem Stahl. Je nach Bodenwaage in unterschiedlichen Abmessungen erhältlich.
Art.-Nr. PCE-SD-E-Ramp-1250 Breite 1250 mm
Art.-Nr. PCE-SD-E-Ramp-1500 Breite 1500 mm

Schnittstellen
Da die meisten PC´s keine RS-232 Schnittstelle mehr haben, bieten wir die Möglichkeit die eichfähige / geeichte Bodenwaage auch mit einer USB oder LAN Schnittstelle zu bekommen.
RS-232 Schnittstelle Art.-Nr. AF-RS232-PCE
RS-485 Schnittstelle Art.-Nr. AF-RS485-PCE
USB Schnittstelle Art.-Nr. AF-USB-S
LAN Schnittstelle Art.-Nr. AF-LAN-S

Software Procell
Die deutschsprachige Software kann eine Tastatureingabe simulieren und die Daten der eichfähige / geeichte Bodenwaage z.B. direkt in Excel mit Zeit und Datum übertragen. Es besteht auch die Möglichkeit die Daten im Hintergrund als TXT Datei zu speichern. (Datenkabel nicht im Lieferumfang)
Art.-Nr. PCE-SOFT-Procell

USB Speicheradapter
Sollte kein PC oder Drucker an die eichfähige / geeichte Bodenwaage angeschlossen sein, können die Wiegedaten mit Zeit und Datum als TXT Datei auf einem USB Stick gespeichert werden. Der Anschluss erfolgt durch die RS-232 Schnittstelle und der Adapter erfordert eine externe Stromversorgung (Netzteil inkl.)
Art.-Nr. PCE-USM

Analogausgang 4-20 mA bzw. 0-10 V
Der 16 Bit Analogausgang wandelt das Gewicht in mA oder V um, damit z.B. die SPS Steuerung entsprechend reagieren kann. Beispiel mit 4-20 mA: Wenn die eichfähige / geeichte Bodenwaage 0 kg anzeigt liefert die Analogschnittstelle 4 mA und bei der Maximallast der Waage 20 mA. Die 20 mA / 10 V Grenze kann aber individuell eingestellt werden.
Art.-Nr. AF-4-20mA-PCE
Art.-Nr. AF-0-10V-PCE

Potenzialfreie Kontakte
Dieser Ausgang wird auch als OC bzw. galvanisch getrennter Ausgang bezeichnet. Das bedeutete das bei vorab eingestellten Gewichtsgrenzen z.B. MIN / OK / MAX, die eichfähige / geeichte Bodenwaage bis zu drei Kontakte schalten kann. Die Schaltung kann als Impuls oder Dauersignal eingestellt werden.
Art.-Nr. AF-TSD

Drucker
Zum direkten Ausdruck der Ergebnisse aus der eichfähigen / geeichten Bodenwaage (z.B. zur Dokumentation der Wiegedaten). Die Auslieferung des Druckers erfolgt inkl. RS-232-Druckerkabel und 240 V-Netzadapter, die Papierbreite beträgt 112 mm. (1 Rolle inkl.)
Art.-Nr. PCE-BP 1

Signalampel
Mit dieser Signalleuchte können Sie die Grenzbereiche für alle sichtbar machen um die Unachtsamkeit des Personals auszuschließen. Ist das Gewicht unter der Untergrenze leuchtet eine gelbe Lampe, zwischen der Unter- und Obergrenze leuchte eine grüne Lampe und beim überschreiten der Obergrenze leuchtet eine rote Lampe.
Art.-Nr. PCE-CSD

RS-232-Kabel
Das serielle Kabel RS-232 ist ca. 1 m lang und hat die passende Pinbelegung 2-3 / 3-2 / 5-5 die für die bidirektionale Kommunikation der eichfähigen / geeichten Bodenwaage mit dem PC notwendig ist.
Art.-Nr. PCE-BDM-RS232

USB-Adapter
Hier handelt es sich um einen Adapter von RS-232 Schnittstelle Sub D 9 auf USB. Dazu wird aber noch ein serielles Kabel benötigt wo die Polung richtig geschaltet ist.
Art.-Nr. RS232-USB
