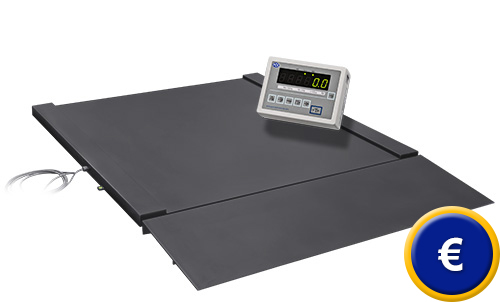

geeichte Durchfahrwaage PCE-SD Serie
Eichfähige Durchfahrwaage bis 2.000 kg / Auflösung ab 0,1 kg / niedrige Bauhöhe /
inkl. einer Auffahrrampe / bidirektionale RS-232 Schnittstelle / Summierfunktion / Stückzählfunktion / Toleranzwiegung / optional 4-20 mA, 0-10 V oder OC Schaltausgänge

Die geeichte Durchfahrwaage ist ideal, wenn Sie keine Waage in den Boden einlassen möchten. Einfach die Durchfahrwaage in der Halle aufstellen, mit den im Lieferumfang enthaltenen Fixierplatten die Durchfahrwaage und die Auffahrrampe fixieren, das Bedien-Terminal an die Steckdose anschließen und schon können Sie mit der Wiegung beginnen. Eine Ersteichung der Durchfahrwaage wird von uns vor dem Versand durchgeführt, somit ist die Durchfahrwaage selbst im eichpflichtigen Warenverkehr sofort einsetzbar. Die Durchfahrwaage hat eine geringe Bauhöhe von nur ca. 5 cm und ermöglicht ein leichtes Auffahren selbst mit schwären Gütern. Im Lieferumfang der Durchfahrwaage ist eine Auffahrrampe, die zweite Auffahrrampe kann optional dazu bestellt werden. Das Display der Durchfahrwaage hat eine Halterung die eine Montage an der Wand oder am Tisch ermöglicht, optional ist auch ein Stativ für die Durchfahrwaage erhältlich. Die Funktionen der Durchfahrwaage sind: Stückzählfunktion, eine max. min. Wiegung, Rezepturwiegung, Prozentwiegung, durchschnittliche Gewichtsermittlung, Summierfunktion, ein Taragewichtspeicher und einstellbare RS-232 Schnittstelle. Die Durchfahrwaage ist auch als geeichte Edelstahl Durchfahrwaage erhältlich. Sowie als eine nicht eichfähige Durchfahrwaage. Sollten Sie weitere Fragen zu der Durchfahrwaage haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Durchfahrwaage oder allen anderen Produkten auf dem Gebiet der Regeltechnik der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Stückzählfunktion
- Prozent % Vergleichswiegung
- Filter (Reaktionszeit) einstellbar
- Tierwägungsfunktion
- Ein Tarawert speicherbar
- Toleranzermittlung Gewicht min / ok / max
- mehrere Wiegungen Summieren
- Durchschnittliche Gewichtsermittlung

- Rezepturmischwiegung
- einstellbare bidirektionale RS-232 Schnittstelle
- Druckersprachen Line Mode und EPL2
- einstellbare Automatische Abschaltung
- Brutto / Netto Taste am Display
- Menü frei einstellbar
- Wartungsfreie Komponenten
- Optional: RS-485, USB, LAN, 4-20 mA usw.

Technische Daten der Durchfahrwaage

*Die Mindestlast, ist die Last, ab der die Eichbehörde die Genauigkeit prüft. Die eichfähige Durchfahrwaage zeigt auch kleinere Gewichte an, jedoch dürfen diese nicht im
eichpflichtigen Verkehr verwendet werden.

Eichung

eichfähig nach Klasse M III (geeicht geliefert)

Tarierbereich

über den vollen Wiegebereich

Einschwingzeit

<4 s

Display

LED mit 20 mm Ziffernhöhe

Schnittstelle

RS-232 bidirektional
Schnittstellenbeschreibung
Optional: USB / LAN / 4-20 mA / 0-10 V / OC

Kalibrierung

extern (nicht bei der geeichten Durchfahrwaage)

Einsatztemperatur

-10°C ÷ +40°C

Stromversorgung

~230V 50Hz 8VA  (Schukostecker)

Schutzart

Display IP 54 / Zellen IP 67

Beachten Sie bitte die Abmessungen der Nutzfläche (A0) sowie der Gesamtfläche (A1)
der Durchfahrwaage der PCE-SD Serie

Lieferumfang der Durchfahrwaage
1 x Durchfahrwaage, 1 x Display, 1 x Auffahrrampe, 4 x Bodenfixierplatten, 1 x Anleitung

optional erhältliches Zubehör

Stativ
Das Display der Durchfahrwaage, ist mit einer Universalhalterung versehen was Ihnen die Möglichkeit gibt das Display sicher an der Wand, auf dem Tisch oder auf dem optional erhältlichen ca. 80 cm hohen Edelstahl Stativ zu montieren.
Art.-Nr. PCE-M-STATIV

Rampe
Im Lieferumfang der Durchfahrwaage ist eine Auffahrrampe enthalten. Eine zweite Auffahrrampe ist optional. Die Rampe ist aus lackiertem Stahl. Die Abmessungen der Rampe sind aufgrund der Größenunterschiede Modellabhängig.
Art.-Nr. PCE-SD-Ramp-860
Art.-Nr. PCE-SD-Ramp-1250

Schnittstellen
Da die meisten PC´s keine RS-232 Schnittstelle mehr haben, bieten wir die Möglichkeit die geeichte Durchfahrwaage auch mit einer USB oder LAN Schnittstelle zu bekommen.
RS-232 Schnittstelle Art.-Nr. AF-RS232-PCE
RS-485 Schnittstelle Art.-Nr. AF-RS485-PCE
USB Schnittstelle Art.-Nr. AF-USB-S
LAN Schnittstelle Art.-Nr. AF-LAN-S

Software Procell
Die Software kann eine Tastatureingabe simulieren und die Daten der geeichten Durchfahrwaage z.B. direkt in Excel mit Zeit und Datum übertragen. Es besteht auch die Möglichkeit die Daten im Hintergrund als TXT Datei zu speichern.
Art.-Nr. PCE-SOFT-Procell

USB Speicherstick
Sollte kein PC oder Drucker an die Durchfahrwaage angeschlossen sein, können die Wiegedaten mit Zeit und Datum als TXT Datei auf einem USB Stick gespeichert werden. Der Anschluss erfolgt durch die RS-232 Schnittstelle und der Adapter erfordert eine externe Stromversorgung (Netzteil inkl.)
Art.-Nr. PCE-USM

Analogausgang 4-20 mA bzw. 0-10 V
Der 16 Bit Analogausgang wandelt das Gewicht in mA oder V um, damit z.B. die SPS Steuerung entsprechend reagieren kann. Beispiel mit 4-20 mA: Wenn die Durchfahrwaage 0 kg anzeigt liefert die Analogschnittstelle 4 mA und bei der Maximallast der Waage 20 mA. Die 20 mA / 10 V Grenze kann aber individuell eingestellt werden.
Art.-Nr. AF-4-20mA-PCE
Art.-Nr. AF-0-10V-PCE

Potenzialfreie Kontakte
Dieser Ausgang wird auch als OC bzw. galvanisch getrennter Ausgang bezeichnet. Das bedeutete das bei vorab eingestellten Gewichtsgrenzen z.B. MIN / OK / MAX, die Durchfahrwaage bis zu drei Kontakte schalten kann. Die Schaltung kann als Impuls oder Dauersignal eingestellt werden.
Art.-Nr. AF-TSD

Signalampel
Mit dieser Signalleuchte können Sie die Grenzbereiche für alle sichtbar machen. Ist das Gewicht unter der Untergrenze leuchtet eine gelbe Lampe, zwischen der Unter- und Obergrenze leuchte eine grüne Lampe und beim überschreiten der Obergrenze leuchtet eine rote Lampe. Dazu sind jedoch die Schaltkontakte AF-TSD notwendig
Art.-Nr. PCE-CSD

RS-232-Kabel
Das serielle Kabel RS-232 ist ca. 1 m lang und hat die passende Pinbelegung 2-3 / 3-2 / 5-5 die für die bidirektionale Kommunikation der eichfähigen Durchfahrwaage mit dem PC notwendig ist.
Art.-Nr. PCE-BDM-RS232

USB-Adapter
Hier handelt es sich um einen Adapter von RS-232 Schnittstelle Sub D 9 auf USB. Dazu wird aber noch ein serielles Kabel benötigt wo die Polung richtig geschaltet ist.
Art.-Nr. RS232-USB

Drucker Thermopapier
Zum direkten Ausdruck der Ergebnisse aus der Durchfahrwaage (z.B. zur Dokumentation der Wiegedaten). Die Auslieferung des Druckers erfolgt inklusive RS-232-Druckerkabel und 240 V-Netzadapter, die Papierbreite beträgt 112 mm.
Art.-Nr. PCE-BP 1
