Druckmesser DB 3
Druckmesser für barometrischen- und Unterdruck / skalierbarer Analogausgang /
4-stelliges LCD / Nullpunktabgleich / Mittelwertbildung / für Luft und nicht explosive Gase / autom. Abschaltung / verschiedene Messeinheiten wählbar / Universalschlauchanschlüsse

Der Druckmesser DB 3 ist ein gut geeignetes Gerät zur Messung vom Absolutdruck. Der Druckmesser ist standardmäßig mit einem skalierbarem Analogausgang ausgestattet. Der atmosphärische Druck beschreibt das Gewicht der Luft (Atmosphäre) aufgrund der Anziehungskraft der Erde. Auf Meeresniveau beträgt dieser atmosphärische Druck 1013,25 mbar bei isothermer Atmosphäre und kann somit optimal mit dem Druckmesser DB 3 gemessen werden. Der Druckmesser wird vor Auslieferung an den Kunden werkseitig von Hersteller für die Messung des barometrischen Druckes auf 1013 mbar bei Ortshöhe Null (Meeresniveau NN) eingestellt. Die Veränderung der Höhenlage ist daher bei der Messung des Absolutdruckes mit dem Druckmesser zu berücksichtigen. In der digitalen Anzeige vom Druckmesser erscheint der aktuelle barometrisch Druck (von der Wetter- und Höhenlage abhängig). Dieser Wert wird oft als Korrekturfaktor bei genauen Messungen mit dem Druckmesser benötigt. Durch die im Druckmesser eingebaute Differenzdruckmessung können die Veränderungen der Wetterlage oder der Höhenlage beobachtet werden. Hierzu wird der Druckmesser bei aktuellem barometrischem Druck auf Null gestellt. Vorzeichenrichtig werden danach die Änderungen angezeigt, die Anzeige des Druckmesser "fällt" oder "steigt". Bei einer Aufzugfahrt in einem Hochhaus macht sich der Höhenunterschied in der Anzeige von dem Druckmesser bemerkbar. Sollten Sie weitere Fragen zum Druckmesser haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne im Bezug auf Druckmesser oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH. Hier sehen Sie eine Übersicht der Druckmesser.

- skalierbarer Analogausgang (0 ... 2 V)
- 4-stelliges LC-Display
- verschiedene Messeinheiten wählbar
- Universalschlauchanschlüsse
- 4-Tasten-Bedienung
- hohe Genauigkeit

- negative und positive Drücke messbar
- Nullwert-Korrektur
- optionale Werks- oder DKD-Kalibrierung
- Min-, Max- und Hold-Funktion
- Mittelwertbildung bei schwankenden Drücken
- autom. Abschaltung nach 20 Min. Messpause

Druckmesser DB 3 als Vakuum- oder Überdruckmessgerät

Der zweite Messbereich vom Druckmesser dient der Messung des Unter- oder Überdrucks im Vergleich zur Atmosphäre. Dafür muss der Druckmesser zunächst bei den aktuellen Verhältnissen vor Ort auf Null eingestellt werden. Zur Messung der Druckverhältnisse in einem Lüftungskanal oder Behälter wird eine Schlauchverbindung mit dem Druckanschlussstutzen von dem Druckmesser hergestellt. Die Anzeige, vom Druckmesser, erfolgt mit entsprechendem Vorzeichen im Bereich von -1000 ... +2000 mbar.

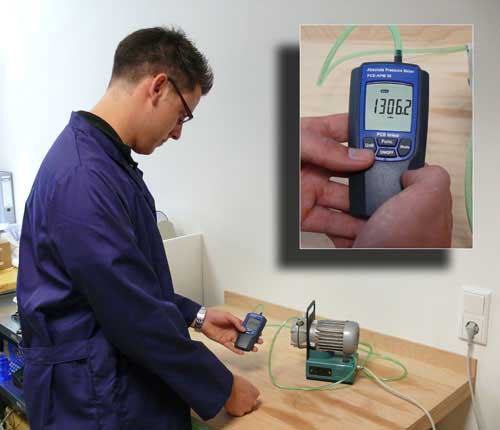

Der Druckmesser ist als handliches und zuverlässiges Absolutdruck-Manometer z.B. zur Vakuummessung im Labor oder zur Überdruckmessung in einer Hochdruck-Lüftungsanlage geeignet.

Technische Daten zum Druckmesser

Messbereiche

0 ... +2000 mbar absolut oder
-1000 ... 0 ...+2000 mbar differential und Vakuum

Auflösung

jeweils letztes digit (letzte Stelle der Anzeige)

Genauigkeit

±0,5 % vom Messbereichsendwert

Messeinheiten

Pa, kPa, mbar, mmH2O, inH2O

Medium

nichtaggressive, nichtkorrosive Gase

Überlastschutz

1,2-facher Messendwert

Analogausgang

ja, 0 ... 2 V
zulässige Belastung >= 2 kΩ

Gebrauchslage

vorzugsweise horizontal, Nullpunktabgleich mittels Taste

automatische Abschaltung

ja, nach 20 Min. Messpause

Batterieindikator

ja, Anzeige bei zu geringer Batteriespannung

Werksreset

ja

Universalschlauchanschlüsse

ja, 3 ... 6 mm

Display

4-stellig, 13 mm hohe Ziffern

Gehäuse

ABS-Kunststoff

Umgebungsbedingungen

Arbeitstemperatur: 0 ... +60 °C
Lagertemperatur: -10 ... +70 °C

Spannungsversorgung

1 x 9 V Batterie Typ IEC 6 LR 61 (Alkali Mangan)
ca. 120 h Betriebsdauer, ca. 2000 h Standby-Zeit

Dimensionen

155 x 96 x 28 mm

Gewicht

ca. 300 g

Lieferumfang vom Druckmesser DB 3

1 x Druckmesser DB 3, 1 x  Anleitung

zusätzliches Zubehör zu dem Druckmesser DB 3

- ISO - Kalibrierzertifikat
- Tragetasche
- PVC-Schlauch (Innendurchmesser 3,5 mm, Außendurchmesser 6 mm)
