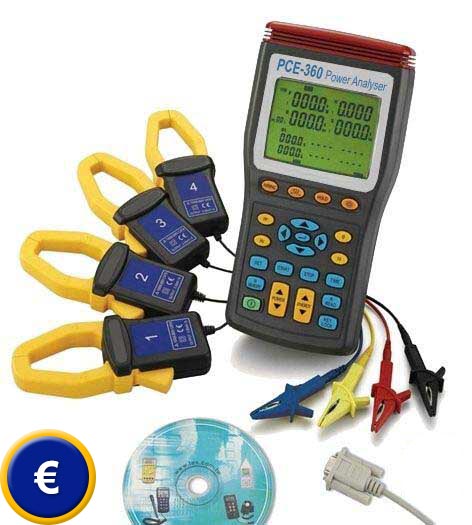

Drei - Phasen - Leistungsmesser PCE-360

3 - Phasen Leistungsmesser und Energiemessgerät (Echtzeit)
mit Datenspeicher, PC-Schnittstelle und Software

Der Drei - Phasen - Leistungsmesser (Power-Analyzer) PCE-360 dient zur ein- oder dreiphasigen Leistungsmessung. Dabei stellt das große Display bis zu 10 Werte gleichzeitig dar. 4 Stromzangen können gleichzeitig adaptiert werden. Im manuellen Modus kann der Leistungsmesser 99 Messwerte direkt speichern. Im Datenlogger-Modus können bis zu 20000 Messwerte gespeichert werden. Somit ist dieses 3 Phasen Leistungsmessgerät optimal zur Langzeitanalyse einsetzbar. Der Leistungsmesser misst außer Spannung und Strom noch Leistungsfaktor und Phasenwinkel, Wirkleistung, Scheinleistung und Blindleistung. Die im Gerät gesammelten Messwerte können bei Belieben zu einem PC übertragen und ausgewertet werden. Im Lieferumfang ist alles enthalten, was Sie zur Messung und Auswertung benötigen (auch Software und Datenkabel). Das Leistungsmessgerät wird werksjustiert ausgeliefert, kann aber optional auch kalibriert und nach ISO zertifiziert werden (bei Erstbestellung oder auch bei einer Rekalibrierung, z.B. jährlich). Hier sehen Sie eine Übersicht der Leistungsmesser. Bei Fragen nutzen Sie bitte unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich des Leistungsmessers oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

 - Spannungs-/ Strommessung (Echt-Effektiv)
 - mit Stromzange zur Nullleitermessung
  - über Software analysierbare Oberwellen
 - ISO-Kalibrierung additional erhältlich

- 512 K Datenlogger (20000 Messwertsätze)
- zusätzl. Speicher für 99 Einzelmessungen
- USB Schnittstelle
- großes 10-fach-Display

Der handliche und universell einsetzbare Drei- Phasen- Leistungs- und Stromnetzanalysator im Einsatz an einer Kraftstromverteilung.

Wie in der Abbildung (rechts) zu erkennen ist, sind die Stromzangen dieses Messgerätes trotz großer Öffnungsweite sehr kompakt ausgeführt.

Somit steht auch Messungen an grossen Kabel- querschnitten und Stromschienen in beengten Verhältnissen nichts im Wege.

Technische Spezifikation

max. Stromzangenöffnung

40 mm

Datenspeicher

512 kB (nicht flüchtiger Speicher)

Schnittstelle

USB (optisch isoliert)

Software und Datenkabel

beides im Lieferumfang, geeignet für Windows2000, XP, ME

Display

hintergrundbeleuchtetes, LCD-Display

Versorgung

8 x 1,5 V Typ AA (Mignon)

Abmessungen

235 x 117 x 54 mm

Gewicht

730 g

Umgebungsbedingungen

max. 85 % relative Feuchtigkeit / 0 ... +50 °C

Schutzart / Normung

IP 30 / IEC 61010, 600 V/CAT III

 Schema einer Strommessung mit dem  Drei-Phasen-Leistungsmesser PCE-360

Anschluss der Zangen:

1. Schalten sie das Gerät ein.
2. Drücken sie die Taste “I4“.
3. Schließen Sie die Zange “4“ an der am
    Messgerät mit “I4“ bezeichneten Position an.
    Um die Zange anzuschließen “4“, drücken
    Sie die Führungsleiste in der Seite links in
    das Kabel  “Line A“. Jetzt können Sie die
    Zange anschließen. Achten Sie bitte auf
    die Richtung (siehe Bild).
4. Lesen Sie den Wert der Messung für “I4“ ab.
    Wenn der Messwert größer ist als 250 A,
    erscheint auf dem Display das Symbol für
    "Überbereich" (Overload = OL).

Software

Lieferumfang

Optionales Zubehör
- ISO Kalibrierzertifikat (für Betriebe, welche
  den Leistungsmesser in den betriebsinternen
  Prüfmittel-Pool aufnehmen wollen oder zur
  jährlichen Rekalibrierung.
  Die Zertifizierung nach ISO beinhaltet eine
  Laborkalibrierung inkl. Prüfschein mit allen
  Messwerten.

Hier sehen Sie weitere ähnliche Produkte zum Begriff: "Leistungsmesser":

Achtung bei der Verwendung der Leistungsmesser / Sicherheitshinweise:
- Benutzen Sie den Leistungsmesser, die Zangen oder Kabel nicht, wenn diese bereits sichtbar
  beschädigt sind.
- Seien Sie besonders vorsichtig bei Messungen an blanken Leitern und Busleitungen.
- Um einen Schaden am Leistungsmesser zu vermeiden, führen Sie bitte nur Messungen in
  Bereichen aus, die gut in den spezifizierten Messbereichen liegen (möglichst nicht am
  Limit der Messbereiche. Beachten Sie immer die Warnhinweise (Hinweiszeichen).
- Setzen Sie den Leistungsmesser keinen extremen Temperaturen, direkter Sonneneinstrahlung,
  extremer Luftfeuchtigkeit oder Nässe aussetzen.
- Starke Erschütterungen vermeiden. Setzen Sie den Leistungsmesser immer behutsam auf.
- Vor Aufnahme des Messbetriebes sollte der Leistungsmesser auf die Umgebungstemperatur
  stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt).
- Öffnen vom Leistungsmesser und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten
  Service-Technikern von PCE Instruments durchgeführt werden.
- Den Leistungsmesser nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um eine
  Beschädigung der Bedienelemente zu vermeiden.
- Betreiben Sie den Leistungsmesser nur innerhalb von Gebäuden oder außerhalb, dann aber nur bei
  trockenen Umgebungsbedingungen.
- Setzen Sie den Leistungsmesser bei Betrieb oder Lagerung nie direkter Sonnenbestrahlung, hohen
  Temperaturen, hoher Feuchte oder Kondensationsfeuchte aus.
- Der Leistungsmesser ist nicht staub- und spritzwassergeschützt (bitte besonders beachten).
- Setzen Sie den Leistungsmesser nie in der Umgebung korrosiver oder explosiver Gase ein.
- Benutzen Sie den Leistungsmesser nie mit nassen Händen.
- Benutzen Sie beim Betrieb immer Sicherheitskleidung (Spezialhandschuhe...)
- Bevor Sie die Testleitungen bzw. Zangen anschließen, schalten Sie das Messgerät immer aus.
- Um eine Beschädigung oder einen Kurzschluss zu vermeiden, machen Sie das Prüfobjekt vor
  Anschluss an den Leistungsmesser bzw. an die Zangen stromlos.
- Die Messeingänge sind nicht voneinander getrennt. Wenn Sie einen Teil anschließen, sind die
  anderen auch in Funktion.
- Entfernen Sie alle Messleitungen, die Sie nicht verwenden wollen, von der Anlage.
- Schließen Sie Testkabel zuerst an den Leistungsmesser und dann an den Prüfling an.
- Verlegen Sie die Testleitungen sorgfältig.
