Digitalmultimeter PCE-BDM 20
Digitalmultimeter
für den stationären Arbeitsplatz /
verschiedenste Messfunktionen /
hohe Messbereiche / PASS/FAIL Funktion zur Bauteileprüfung
/ HOLD Funktion /
Anschluss von zwei Thermoelementen
gleichzeitig / Software / USB Schnittstelle
|
Das Digitalmultimeter ist ein Multimeter für einen stationären Arbeitsplatz.
Neben der Strom-, Spannungs- und Widerstandsmessung kann das Digitalmultimeter zum Beispiel auch über zwei Thermoelemente die Temperatur messen und ebenfalls die Leitfähigkeit ermitteln.
So kann das Digitalmultimeter eine Vielzahl an verschiedenen Messaufgaben durchführen. Über
die USB-Schnittstelle auf der Rückseite von dem Digitalmultimeter lässt sich eine direkte Verbindung zu einem PC aufbauen. Mit der Software vom Digitalmultimeter können dann Liveanalysen über Grafiken und Tabellen gemacht werden.
Eine weitere Besonderheit von dem Digitalmultimeter ist die PASS/FAIL Funktion.
Mit dieser Funktion können zu jeder Messfunktion Sollbereiche für die Messwerte eingestellt werden.
Je nach Ist-Messwert wird dann auf dem Display von dem Digitalmultimeter ein „PASS“ (Bestanden) oder ein „FAIL“ (Durchgefallen) angezeigt. Somit findet das Digitalmultimeter seine Anwendung zum Beispiel in der Qualitätskontrolle.
Mit Hilfe des verstellbaren Tragegriff kann das Digitalmultimeter für den Bediener zur ergonomischen Bedienung angepasst werden.
Auch kann der Griff von dem Digitalmultimeter verwendet werden, um den Arbeitsplatz zu wechseln.
Das Gehäuse von dem Digitalmultimeter verfügt über einen gummierten Kantenschutz, wodurch Beschädigungen vorgebeugt werden.
Sollten
Sie weitere Fragen zum Digitalmultimeter PCE-BDM 20 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser
Kontaktformular.
Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der
Digitalmultimeter
oder allen anderen Produkten auf dem Gebiet der
Regeltechnik, der Labortechnik, der Messgeräte
oder der Waagen
der PCE Deutschland GmbH.
|
|
|
-
Tischmultimeter mit verstärktem Gehäuse
- USB-Schnittstelle zur PC Anbindung
- PASS/FAIL Funktion zur
Qualitätskontrolle
|
-
umfangreiche Messfunktionen
- Messwert in Relation setzen
- Messwert mit Balkendiagrammanzeige
|
Technische Spezifikation zum Digitalmultimeter PCE-BDM 20
|
Wechselspannung
|
Messbereich
|
Auflösung
|
Genauigkeit
|
60
mV
|
0,001
mV
|
±(0,6
% 60
Digits) @ 45
Hz ... 1
kHz
|
600
mV
|
0,01
mV
|
±(0,3
% 30
Digits) @ 45
Hz ... 1
kHz
|
6
V
|
0,0001
V
|
±(0,3
% 30
Digits) @ 45
Hz ... 1
kHz
|
60
V
|
0,001
V
|
±(0,3
% 30
Digits) @ 45
Hz ... 1
kHz
|
600
V
|
0,01
V
|
±(0,4
% 30
Digits) @ 45
Hz ... 1
kHz
|
1000
V
|
0,1
V
|
±(0,6
% 30
Digits) @ 45
Hz ... 1
kHz
|
Eingangsimpedanz:
>10MΩ
Überspannungsschutz: 1000 V
Anzeige: True RMS im Messbereich von 10 ... 100 % des jeweiligen Messbereich
|
Gleichspannung
|
60
mV
|
0,001
mV
|
±(0.025
% + 20
Digits)
|
600
mV
|
0,01
mV
|
±(0.025
% + 5
Digits)
|
6
V
|
0,0001
V
|
±(0.025
% + 5
Digits)
|
60
V
|
0,001
V
|
±(0.025
% + 5
Digits)
|
600
V
|
0,01
V
|
±(0.003
% + 5
Digits)
|
1000
V
|
0,1
V
|
±(0.003
% + 5
Digits)
|
Eingangsimpedanz:
>10MΩ
Überspannungsschutz: 1000 V
|
Wechselspannung
+ Gleichspannung
|
|
60
mV
|
0,001
mV
|
±(1
% + 80 Digits) @ 50 Hz ... 1 kHz
|
600
mV
|
0,01
mV
|
±(1
% + 80 Digits) @ 50 Hz ... 1 kHz
|
6
V
|
0,0001
V
|
±(1
% + 80 Digits) @ 50 Hz ... 1 kHz
|
60
V
|
0,001
V
|
±(1
% + 80 Digits) @ 50 Hz ... 1 kHz
|
600
V
|
0,01
V
|
±(1
% + 80 Digits) @ 50 Hz ... 1 kHz
|
1000
V
|
0,1
V
|
±(1,2
% + 80 Digits) @ 50 Hz ... 1 kHz
|
Eingangsimpendanz:
>10MΩ
Überspannungsschutz: 1000 V
Anzeige: True RMS im Messbereich von 10 ... 100 % des jeweiligen Messbereich
|
Wechselstrom
|
600
µA
|
0,01
µA
|
±(0,6
% + 40 Digits) @ 45
Hz ... 1
kHz
|
6000
µA
|
0,1
µA
|
±(0,6
% + 20 Digits) @ 45 Hz ... 1 kHz
|
60
mA
|
0,001
mA
|
±(0,6
% + 40 Digits) @ 45 Hz ... 1 kHz
|
600
mA
|
0,01
mA
|
±(0,6
% + 20 Digits) @ 45 Hz ... 1 kHz
|
10
A
|
0,001
A
|
±(1
% + 20 Digits) @ 45 Hz ... 1 kHz
|
Anzeige:
True RMS im Messbereich von 10 ... 100 % des
jeweiligen Messbereich
Überlastungsschutz: µA und mA Messung:
Schmelzsicherung F 0,6 A 1000 V Ø6 x 32 mm
10 A Messung: F 11 A 1000 V Ø
10 x 38 mm
Bei einer Messung von nahezu 20 A sollte die Messzeit nicht länger als 30 Sekunden betragen.
Nach der Messung muss das Messgerät
für ca. 10 Minuten ruhen.
|
Gleichstrom
|
600
µA
|
0,01
µA
|
±(0,8
% + 20 Digits)
|
6000
µA
|
0,1
µA
|
±(0,8
% + 10 Digits)
|
60
mA
|
0,001
mA
|
±(0,8
% + 20 Digits)
|
600
mA
|
0,01
mA
|
±(0,15
% + 10 Digits)
|
10
A
|
0,001
A
|
±(0,5
% + 10 Digits)
|
Überlastungsschutz: µA und mA Messung:
Schmelzsicherung F 0,6 A 1000 V Ø6 x 32 mm
10 A Messung: F 11 A 1000 V Ø10 x 38 mm
Eine Messung von nahezu 20 A sollte die
Messzeit nicht länger als 30 Sekunden
dauern. Nach der Messung muss das Messgerät
für ca. 10 Minuten ruhen.
|
Wechselstrom
+ Gleichstrom
|
600
µA
|
0,01
µA
|
±(0,8
% + 40 Digits) @ 50 Hz ... 1 kHz
|
6000
µA
|
0,1
µA
|
±(0,8
% + 20 Digits) @ 50 Hz ... 1 kHz
|
60
mA
|
0,001
mA
|
±(0,8
% + 40 Digits) @ 50 Hz ... 1 kHz
|
600
mA
|
0,01
mA
|
±(0,8
% + 20 Digits) @ 50 Hz ... 1 kHz
|
10
A
|
0,001
A
|
±(1,2
% + 20 Digits) @ 50 Hz ... 1 kHz
|
Anzeige:
True RMS im Messbereich von 10 ... 100 % des
jeweiligen Messbereich
Überlastungsschutz: µA und mA Messung:
Schmelzsicherung F 0,6 A 1000 V Ø6 x 32 mm
10 A Messung: F 11 A 1000 V Ø10 x 38 mm
Eine Messung von nahezu 20 A sollte die
Messzeit nicht länger als 30 Sekunden
dauern. Nach der Messung muss das Messgerät
für ca. 10 Minuten ruhen.
|
Widerstand
|
600
Ω
|
0.01Ω
|
Im
REL Modus: ±(0.05 % + 10 Digits)
|
6
kΩ
|
0.0001
kΩ
|
±(0.05
% + 2 Digits)
|
60
kΩ
|
0.001
kΩ
|
±(0.05
% + 2 Digits)
|
600
kΩ
|
0.01
kΩ
|
±(0.05
% + 2 Digits)
|
6
MΩ
|
0.0001
MΩ
|
±(0.3
% + 10 Digits)
|
60
MΩ
|
0.001
MΩ
|
±(2
% +10 Digits)
|
Überspannungsschutz:
1000 V
Bei dem Messbereich 60
MΩ sollte
die Umgebungsfeuchtigkeit <50 %
sein.
|
Leitfähigkeit
|
60
nS
|
0.01
nS
|
±(2
% + 10 Digits)
|
Überspannungsschutz:
1000 V
Bei dem Messbereich sollte die
Umgebungsfeuchtigkeit <50 % sein.
|
Kapazitätenmessung
|
6
nF
|
0.001
nF
|
±(3
% + 10 Digits)
|
60
nF
|
0.01
nF
|
±(2.5%+
5 Digits)
|
600
nF
|
0.1
nF
|
±(2
% + 5 Digits)
|
6
μF
|
0.001
μF
|
±(2
% + 5 Digits)
|
60
μF
|
0.01
μF
|
±(2
% + 5 Digits)
|
600
μF
|
0.1
μF
|
±(2
% + 5 Digits)
|
6
mF
|
1
μF
|
±(5%+5
Digits)
|
60
mF
|
10
μF
|
nur
als Referenz
|
Überspannungsschutz:
1000 V
|
Temperatur
|
-40
... 40 °C
|
1
°C
|
±(2.0
% + 30 Digits)
|
40
... 400 °C
|
1
°C
|
±(1.0
% + 30 Digits)
|
100
... 1000 °C
|
1
°C
|
±2.5
%
|
-40
... 104 °F
|
1
°F
|
±(2.5
% + 50 Digits)
|
104
... 752 °F
|
1
°F
|
±(1.5
% + 50 Digits)
|
752
... 1832 °F
|
1
°F
|
±2.5
%
|
Überspannungsschutz:
1000 V
Zweikanal-Temperaturmessung
Temperatursensor: Typ K gilt nur für die Messung von Temperaturen unter 230 °C
|
Frequenzmessung
|
60
Hz
|
0.001 Hz
|
±(0.02
% + 8 Digits)
|
600
Hz
|
0.01 Hz
|
±(0.01
% + 5 Digits)
|
6
kHz
|
0.0001
kHz
|
±(0.01
% + 5 Digits)
|
60
kHz
|
0.00
1kHz
|
±(0.01
% + 5 Digits)
|
600
kHz
|
0.01
kHz
|
±(0.01
% + 5 Digits)
|
6
MHz
|
0.0001
MHz
|
±(0.01
% + 5 Digits)
|
60
MHz
|
0.00
1MHz
|
±(0.01
% + 5 Digits)
|
Überspannungsschutz:
1000 V
Eingangsamplitude: 10 Hz ... 30 MHz: 600
mV< a <30 Vrm, >30 MHz: nicht
spezifiziert
|
Tastgradverhältnis
|
|
|
10
... 90 % @
(10Hz ... 2kHz)
|
0,01
%
|
±(1.2
% + 30 Digits)
|
Überspannungsschutz:
1000 V
Anstiegszeit: <1 µs, das Signal ist
zentriert auf dem Triggerlevel
|
Impulsweite
|
|
|
250
mS
|
0,001
... 0,1 mS
|
±(1.2
% + 30 Digits)
|
Überspannungsschutz:
1000 V
Anstiegszeit: <1 µs, das Signal ist
zentriert auf dem Triggerlevel
10 Hz ... 200 kHz: Impulsweite >2 µs
Der Impulsbereich ist begrenzt durch die
Frequenz des Signals
|
Durchgangsprüfung
|
|
|
Auflösung
|
Funktionsbeschreibung
|
0,01
Ω
|
Kurzschlussalarm:
ab <10 Ω, Alarm schaltet sich ab
>50 Ω aus
|
Überspannungsschutz:
1000 V
|
Diodenprüfung
|
|
0,0001
V
|
Die
Leerlaufspannung beträgt ca. 3 V und der
messbare Spannungsfall des PN-Übergangs
beträgt <3 V. Ein kontinuierlicher Piepton zeigt den Kurzschluss des PN-Übergangs an.
Die typische Spannung des Silizium-PN-Übergangs beträgt
zwischen 0,5 ... 0,8 V.
|
Überspannungsschutz:
1000 V
|
Weitere
Spezifikationen zur Genauigkeit befinden
sich in der Bedienungsanleitung
|
Weitere
Spezifikation
|
Schnittstelle
|
USB-Schnittstelle
|
Versorgungsspannung
|
100
... 240 V einstellbar
|
Umgebungsbedingungen
|
23
°C ±5 °C, <75 % r.F.
|
Abmessungen
|
310
x 240 x 120 mm
|
Gewicht
|
ca.
3713 g
|
Lieferumfang Digitalmultimeter PCE-BDM 20
|
1 x
Digitalmultimeter PCE-BDM 20, 1 x
USB-Kabel, 1 x Anschlussadapter für Thermoelemente,
2 x Thermoelement Typ K x Software,
2 x Krokodilsklemme 1 x
Kaltgerätekabel,
1 x Bedienungsanleitung
|

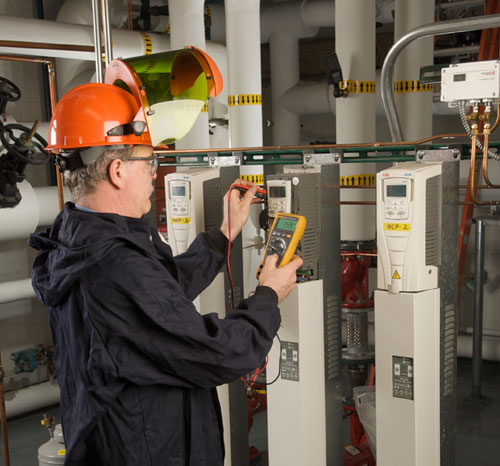

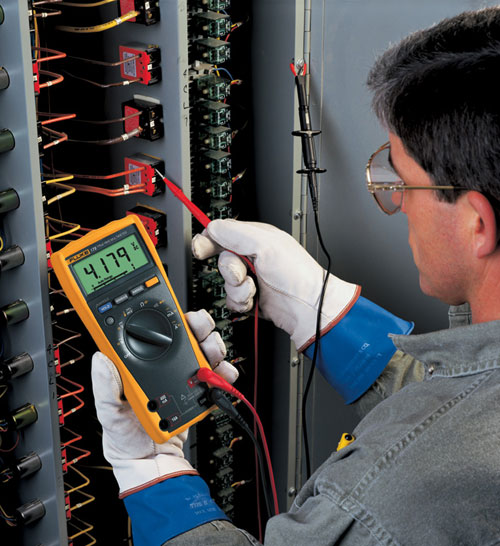

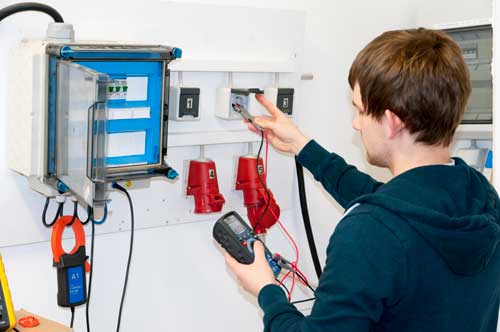

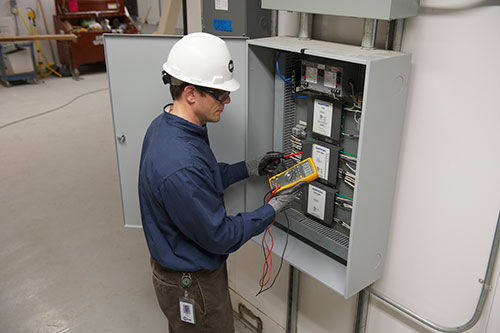

Typisches
Anwendungsgebiet vom Digitalmultimeter PCE-BDM 20
|
|
|
|
|
|
|
