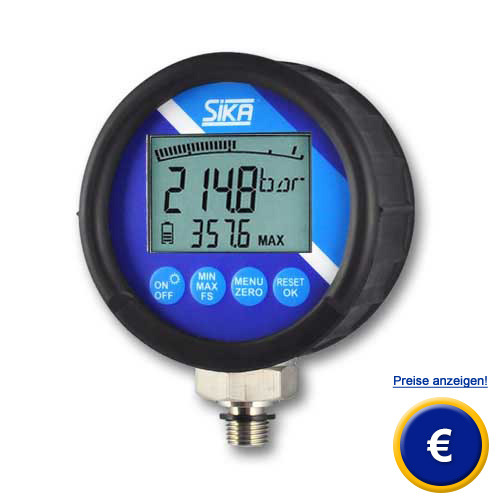

Referenzmanomenter PCE-DMM 70
Referenzmanomenter / Digitaler Drucksensor / Digitalmanometer bis 400 Bar / Relativ- und Absolutdruckmessung / ± 0,05% Genauigkeit FSO / Speicher

Das Referenzmanomenter ist ein Präzisionsmessgerät zur Leckageprüfung. Das Referenzmanomenter wurde speziell für die Leckprüfung von Rohrnetzen entwickelt. Das eigentliche Referenzmanomenter und die Anzeige von diesem Präzisionsmessgerät können ohne Werkzeug voneinander getrennt werden. Die Messwerte werden im internen Speicher des Referenzmanomenters abgelegt. Neben den Messwerten kann der Nutzer Messstellennummern etc. ablegen.

Der Speicherintervall kann zwischen einer Sekunde und 99 Sekunden eingestellt werden. Darüber hinaus kann der Messwert zu einem festgelegten Zeitpunkt abgelegt werden. Die Mess- und Prüfdauer sowie die Anzahl der Messwerte sind im Referenzmanomenter programmierbar. Das Gehäuse von diesem Leckprüfgerät ist aus Edelstahl gefertigt. Ein besonderes Merkmal von diesem Manometer ist, dass Anzeige und Sensor voneinander trennbar sind. Dies hat den Vorteil, dass mehrere Sensoren im Rohrnetz eingebaut werden können und nur eine Anzeige zur Auswertung der Messwerte benötigt wird. Sensor und Anzeige sind ohne Werkzeug voneinander trennbar.

Sollten Sie weitere Fragen zum Referenzmanomenter PCE-DMM 70 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Referenzmanomenter oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- bis 400 Bar
- Relativdruck und Absolutdruckmessung
- Speicher und Schnittstelle
- Sensor und Anzeige trennbar

- Beleuchtetes LCD Display
- verschiedene Einheiten
- Edelstahlmembran
- mit PC Anbindung

Technische Spezifikation zum Referenzmanomenter PCE-DMM 70

Nenndruck relativ

Nenndruck absolut

Überdruck in Bar

Berstdruck in Bar

0,10 Bar

-

0,5 Bar

1,5 Bar

0,16 Bar

-

1 Bar

1,5 Bar

0,25 Bar

-

1 Bar

1,5 Bar

0,4 Bar

0,4 Bar

2 Bar

3 Bar

0,6 Bar

0,6 Bar

5 Bar

7,9 Bar

1,0 Bar

1,0 Bar

5 Bar

7,5 Bar

1,6 Bar

1,6 Bar

10 Bar

15 Bar

2,5 Bar

2,5 Bar

10 Bar

15 Bar

4,0 Bar

4,0 Bar

20 Bar

25 Bar

6,0 Bar

6,0 Bar

40 Bar

50 Bar

10 Bar

10 Bar

40 Bar

50 Bar

16 Bar

16 Bar

80 Bar

120 Bar

25 Bar

25 Bar

80 Bar

120 Bar

40 Bar

40 Bar

108 Bar

210 Bar

60 Bar

60 Bar

210 Bar

420 Bar

100 Bar

100 Bar

210 Bar

420 Bar

160 Bar

160 Bar

600 Bar

1000 Bar

250 Bar

250 Bar

1050 Bar

1250 Bar

400 Bar

400 Bar

1050 Bar

1250 Bar

Unterdruck

-1 ... 0 Bar; Überlast: 5 Bar; Berstdruck: 7,5 Bar

Vakuumfestigkeit

P ≥ 1 Bar: uneingeschränkt

Allgemeine technische Daten

Genauigkeit

≥ 0,4 Bar: ≤ ± 0,05 % FSO
< 0,4 Bar: ≤ ± 0,125 % FSO

Messrate

1/s oder 2/s (einstellbar)

Langzeitstabilität

< ±0,1 % FSO

Medien

Gase
Wasser

Temperaturbereiche

Messstoff: -10 ... 55 °C
Umgebung: -10 ... 55 °C
Lager: -20 ... 70 °C

Druckanschluss / Gehäuse

Edelstahl 1.4404

Dichtung

FKM

Trennmembrane

Edelstahl 4.4435

Medienberührende Teile

Druckanschluss, Dichtungen, Trennmembrane

Display

Grafik LCD
Ziffernhöhe 5,5 mm (Anzeige Druck)
Messwertanzeige: max. 7 Stellen, abhängig vom Druckbereich
Temperaturanzeige, Uhrzeit, 100-Segment-Bargraph,
Einstellbare Hintergrundbeleuchtung

Speicher

Speichern von Druckwerten und Sensortemperatur (min, Std., täglich zur einer eingestellten Zeit) max. 8.500 Werte Modi: zyklisch, linear Messwertintervall einstellbar

Spannungsversorgung

3 x 1,5V Duracell Plus Batterie, AA

Batterielebensdauer

1,5 Jahre Standby

Schutzart

IP67

Gewicht

ca. 680 g

Lieferumfang Referenzmanomenter PCE-DMM 70

Typisches Anwendungsgebiet vom Referenzmanomenter PCE-DMM 70
