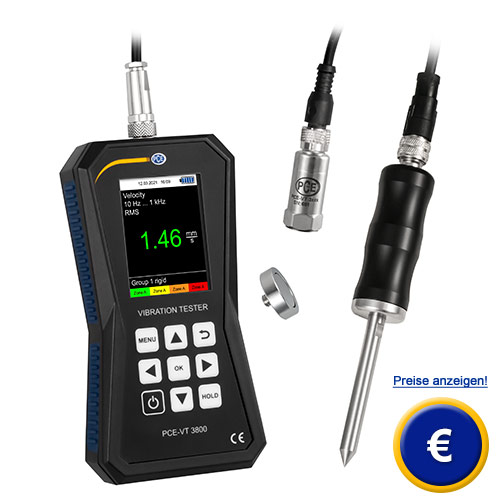

Datensammler für Schwingungen PCE-VT 3800
Datensammler für Schwingungen mit externem Sensor / Spitzenwertmessung /
für Maschinen und Anlagen / optional mit ISO-Werkszertifizierung / Software /
verschiedene Menüsprachen / PC Anschluss über Micro-USB interner Speicher /

Der Datensammler für Schwingungen ist der ideale Begleiter für die Überprüfung von vibrierenden Teilen, Maschinen und Anlagen. Mit dem externen Schwingungssensor bei dem Datensammler für Schwingungen kann der Schwingweg bis 3,9 mm, die Schwinggeschwindigkeit bis 399,9 mm/s und die Schwingbeschleunigung bis 399,9 m/s² bestimmt werden. Als Messparameter stehen bei dem Datensammler für Schwingungen RMS, Spitze, Spitze-Spitze und Scheitelfaktor zur Verfügung. Eine weitere Funktion vom Datensammler für Schwingungen ist die automatische Bewertung nach ISO 10816-3. Demnach kann der Datensammler für Schwingungen den aktuellen Schwingzustand einer Maschine über eine Gut-Schlecht-Bewertung bestimmen. Dadurch findet der Datensammler für Schwingungen seine Anwendung zum Beispiel bei Reparatur- und Wartungsarbeiten an Maschinen. Der verbaute LiPo Akku mit einer Kapazität von 2500 mAh ist eine Akkulaufzeit von bis zu 20 Stunden möglich. Über die Micro-USB Schnittstelle bei dem Datensammler für Schwingungen kann der LiPo Akku wiederaufgeladen werden.

Um die Messwerte weiter zu verarbeiten, können diese auf dem Datensammler für Schwingungen direkt abgespeichert werden. Dazu steht ein interner Speicher zur Verfügung. Dabei können die Messwerte manuell als auch automatisch vom Datensammler für Schwingungen gespeichert werden. Nach einer Messung können die aufgenommenen Messwerte über einen PC ausgelesen werten. Mit der Software zum Datensammler für Schwingungen können nun die Messdaten anhand der grafischen Darstellung und tabellarischen Auflistung analysiert werden. Die Messdaten können zur Weiterverarbeitung als CSV-Datei exportiert werden. Sofern ein Firmware-Update für den Datensammler für Schwingungen zur Verfügung steht, kann dies auch direkt über die Software durchgeführt werden.

Sollten Sie weitere Fragen zum Datensammler für Schwingungen PCE-VT 3800 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Datensammler für Schwingungen oder zu allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Datenloggerfunktion
- automatische ISO 10816-3 Bewertung
- Messbereich bis 399,9 m/s²

- Handgerät zur mobilen Schwingungsmessung
- wiederaufladbarer Akku
- 2,48" LC Display

Technische Spezifikation zum Datensammler für Schwingungen PCE-VT 3800

Messbereiche

Beschleunigung

0,0 ... 399,9 m/s²

Geschwindigkeit

0,00 ... 399,9 mm/s

Weg

0,000 ... 3,9 mm

Auflösung

Beschleunigung

0,1 m/s²

Geschwindigkeit

0,1 mm/s

Weg

1 µm

Frequenzbereich

Beschleunigung

10 Hz ... 10 kHz
1 kHz ... 10 kHz

Geschwindigkeit

10 Hz ... 1 kHz

Weg

10 Hz ... 200 Hz

Genauigkeit @ 160 Hz

±2 %

Weitere Spezifikationen

Messparameter

RMS, Peak, Peak-Peak
Scheitelfaktor (Crest-Faktor)

Manueller Speicher

99 Ordner á 50 Messwerten

Datenlogger

Verschiedene Start-/Stopp-Trigger
Messintervall zwischen 1 s … 12 h
50 Speicherplätze á 43200 Messwerten

Einheiten

Umschaltbar metrisch / imperial

Schnittstelle

Micro-USB

Anzeige

2,48" LC Display

Menüsprachen

Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Türkisch, Polnisch, Russisch, Chinesisch, Japanisch

Spannungsversorgung

Intern: LiPo-Akku (3,7 V, 2500 mAh)
Extern: USB 5 VDC, 500 mA

Betriebsdauer

ca. 15 … 20 h (abhängig von der Displayhelligkeit)

Betriebs- und Lagerbedingungen

Temperatur: -20 °C … +65 °C
Luftfeuchtigkeit: 10% r. F. … 95% r. F., nicht kondensierend

Abmessungen

165 x 85 x 32 mm

Gewicht

239 g

Technische Daten Schwingungssensor

Resonanzfrequenz

24 kHz

Querempfindlichkeit

≤ 5%

Zerstörungsgrenze

5000 g (Peak)

Betriebs- und Lagertemperatur

Temperatur: -55 °C … +150 °C

Gehäusematerial

PCE-VT 3800: Edelstahl
PCE-VT 3800S: Edelstahl und Kunststoff

Befestigungsgewinde

¼ - 28“

Abmessungen:

PCE-VT 3800: Ø 17 x 46 mm
PCE-VT 3800S: Ø 29 x 81 mm

Gewicht (ohne Kabel)

PCE-VT 3800: 52 g
PCE-VT 3800S: 119 g

Bedieneransicht bei dem Datensammler für Schwingungen

Messungen der Schwingung eines Generators mit dem Datensammler für Schwingungen

Displayansicht beim Datensammler für Schwingungen

Schnittstelle beim Datensammler für Schwingungen

Vibrationssensor zum Datensammler für Schwingungen PCE-VT 3800

Schwingungssensor mit Handgriff zum Datensammler für Schwingungen PCE-VT 3800S

Magnethalter zum Datensammler für Schwingungen PCE-VT 3800

Messspitze zum Datensammler für Schwingungen PCE-VT 3800S

Lieferumfang Datensammler für Schwingungen PCE-VT 3800

1 x Datensammler für Schwingungen PCE-VT 3800, 1 x Sensor, 1 x Spiralkabel, 1 x Magnetadapter,
1 x Micro-USB Kabel, 1 x USB Stick mit Software und Anleitung, 1 x Kurzanleitung, 1 x Servicetasche

Lieferumfang Datensammler für Schwingungen PCE-VT 3800S

1 x Datensammler für Schwingungen PCE-VT 3800S, 1 x Sensor mit Handgriff, 1 x Spiralkabel,
1 x Messspitze, 1 x Micro-USB Kabel, 1 x USB Stick mit Software und Anleitung, 1 x Kurzanleitung, 1 x Servicetasche
