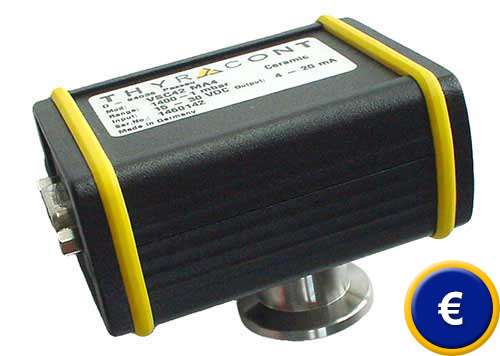

Vakuumsensor VSC42Piezo-Messumformer für
den Grobvakuumbereich / Messbereich 1400 - 1 mbar / |
|
|
Der Vakuumsensor VSC42 ist ein Messumformer für den Druckbereich von 1400 bis 1 mbar. Der Vakuumsensor ist mit einem temperaturkompensiertem Aluminiumoxid-Keramiksensor ausgestattet. Medienberührende Stoffe sind Edelstahl (1.4305), Al2O3 und Viton®, was den Vakuumsensor gegen die meisten Chemikalien resistent macht. Das nach IP54 geschützte robuste Metallgehäuse erlaubt es, den Vakuumsensor in rauen Industrieumgebungen einzusetzen. Die Prozessadaption des Vakuumsensors geschieht über ein Edelstahlkleinflansch DN 16 ISO-KF mit G1/4 Innengewinde. Der Vakuumsensor lässt sich anhand des Signalausgangs 4...20 mA, welcher als Zweileiter ausgeführt ist, einfach an eine SPS oder andere Anlagensteuerung anbinden. Über zwei Trimmpotentiometer kann der Vakuumsensor schnell nachjustiert werden. Unter folgendem Link finden Sie eine Übersicht von weiteren Drucksensoren. Sollten Sie weitere Fragen zu dem Vakuumsensor haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie bitte unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich des Vakuumsensors oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH. |
|
|
|
|
|
|
|
|
- Chemiefeste Keramik-Messzelle - Metall-Gehäuse mit Schutzart IP 54 - 4...20 mA Signalausgang (Zweileiter) |
- Schnelle Reaktionszeit - Temperaturkompensiert - Genauigkeit: ± 0,4 % vom Skalenendwert |
Technische Spezifikation |
|
| Messprinzip | Piezoresistiv, gasartunabhängig |
| Medienberührendes Material | Edelstahl 1.4305, Al2O3-Keramik, Viton® |
| Messbereich | 1400 ... 1 mbar |
| zulässige Überlast | 4 bar absolut |
| Genauigkeit | ± 0,4 % vom Skalenendwert |
| Reaktionszeit | 10 ms |
| Spannungsversorgung | 9 ... 30 V DC |
| Elektrischer Anschluss | SubD, 9polig, verschraubbar |
| Leistungsaufnahme | max. 30 mA |
| Umgebungstemperatur | 5 ... 50 °C |
| Lagertemperatur | -20 ... 70 °C |
| Ausgangssignal | 4...20 mA, Zweileiter (linear) |
| Maximale Bürde | RL = (Versorgungsspannung - 9 V) / 20 mA |
| Vakuumanschluss |
Edelstahlkleinflansch DN 16
ISO-KF mit G1/4 Innengewinde |
| Schutzart | IP 54 |
| Gewicht | ca. 170 g |
| Abmessungen | 73,0 x 60,0 x 54,0 mm |
|
|
|
| Optionales Zubehör | |
|
- VD81SW1: Schlauchwelle, Messing, vernickelt - W0900002: Messkabel, geschirmt, 2 m - W0900006: Messkabel, geschirmt, 6 m |
|
|
|
|
|
