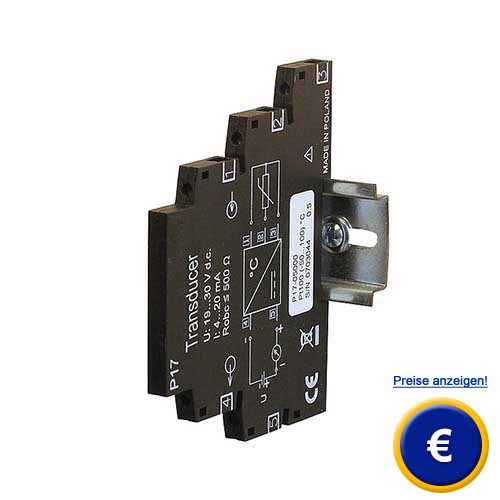

Thermoelement-Wandler PCE-P17TC Thermoelement-Wandler für Typ-K Thermoelemente / Umwandlung in 4 ... 20 mA / nur 6,2 mm breit / Hutschienenmontage / Speisung über 19 ... 30 V DC |
|
|
Der Thermoelement-Wandler PCE-P17TC wandelt Temperatursignale in 4 ... 20 mA Signale. Der Thermoelement-Wandler ist für Thermoelemente vom Typ-K geeignet. Temperaturen können von dem Thermoelement-Wandler im Bereich von - 100 °C bis 1370 °C gewandelt werden. Versorgt wird der Thermoelement-Wandler über die Stromschleife. Durch die geringe Breite von nur 6,2 mm findet der Thermoelementes-Wandler in jedem Schaltschrank Platz. Sollten Sie weitere Fragen zu dem Thermoelement-Wandler PCE-P17TC haben, schauen Sie bitte auf die folgenden technischen Daten oder nutzen Sie bitte unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dem Thermoelement-Wandler PCE-P17TC oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH. Hier finden Sie eine Übersicht weiterer Thermoelement-Wandler für vielfältige Einsatzfälle in der Industrie und Forschung. |
|
|
|
|
|
|
|
|
- Signalwandler für Thermoelemente - Speisung über Stromschleife - geringe Einbaubreite |
- Montage auf DIN-Schiene - Ausgang 4 ... 20 mA - einfacher Aufbau |
|
Technische Daten Thermoelement-Wandler PCE-P17TC |
|
|
Eingangssignal |
Thermoelemente Typ-K |
|
Messbereich |
-100 °C ... +1370 °C |
|
Ausgangssignal |
4 ... 20 mA |
|
Belastung (RLoad) |
max. 500 Ω |
|
Leiterquerschnitt |
0,2 mm² ... 2,5 mm² (AWG24-12) |
|
Montagebreite |
6,2 mm |
|
Spannungsversorgung |
19 ... 30 V DC |
|
Gewicht |
80 g |
|
Umgebungstemperatur |
- 20 °C ... + 65 °C |
|
Umgebungsluftfeuchte |
< 95 % nicht kondensierend |
|
Abmessungen |
77,5 x 6,2 x 100 mm |
|

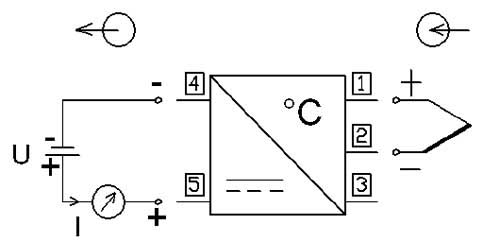

Anschlussskizze vom Thermoelement-Wandler PCE-P17TC |
|
|
Lieferumfang Thermoelement-Wandler PCE-P17TC |
|
|
1 x Thermoelement-Wandler PCE-P17TC, 1 x Bedienungsanleitung |
|
|
|
|
|
