Signalwandler für 0 ... 10 V PCE-P17U Signalwandler zur Umwandlung von 0 ... 10 V in 4 ... 20 mA / Speisung 19 ... 30 V DC / nur 6,2 mm breit / Hutschienenmontage / für alle Messumformer mit Spannungsausgang |
|
|
Der Signalwandler für 0 ... 10 V Signale PCE-P17U wandelt Spannungssignale in Standardstromsignale. Die Speisung von dem Signalwandler für 0 ... 10 V erfolgt über eine Stromschleife. Eingangsseitig kann an den Signalwandler für 0 ... 10 V jeder Sensor oder Messumformer mit 0 bis 10 V Ausgang angeschlossen werden. An den Ausgang vom Signalwandler für 0 ... 10 V können Anzeigen, Regler oder Bildschirmschreiber angeschlossen werden. Dabei ist zu beachten, dass die Belastung nicht größer als 500 Ω ist. Durch die geringen Einbaumaße von nur 6,2 mm findet der Signalwandler für 0 ... 10 V Signale auf jeder Hutschiene Platz. Sollten Sie weitere Fragen zu dem Signalwandler für 0 ... 10 V PCE-P17U haben, schauen Sie bitte auf die folgenden technischen Daten oder nutzen Sie bitte unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dem Signalwandler für 0 ... 10 V PCE-P17U oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH. Hier finden Sie eine Übersicht weiterer Signalwandler für 0 ... 10 V für vielfältige Einsatzfälle in der Industrie und Forschung. |
|
|
|
|
|
|
|
|
- Signalwandlung für 0 bis 10 V Signale - Speisung über Stromschleife - geringe Einbaubreite |
- Montage auf DIN-Schiene - Ausgang 4 ... 20 mA - einfacher Aufbau |
|
Technische Daten Signalwandler für 0 ... 10 V PCE-P17U |
|
|
Eingangssignal |
0 ... 10 V |
|
Ausgangssignal |
4 ... 20 mA |
|
Belastung (RLoad) |
max. 500 Ω |
|
Leiterquerschnitt |
0,2 mm² ... 2,5 mm² (AWG24-12) |
|
Montagebreite |
6,2 mm |
|
Spannungsversorgung |
19 ... 30 V DC |
|
Gewicht |
80 g |
|
Umgebungstemperatur |
- 20 °C ... +65 °C |
|
Umgebungsluftfeuchte |
< 95 % nicht Kondensierend |
|
Abmessungen |
77,5 x 6,2 x 100 mm |
|

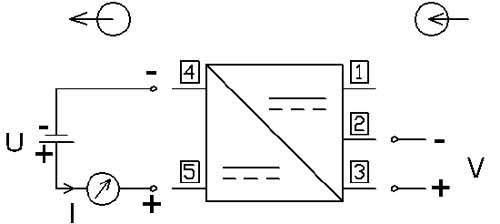

Anschlussskizze vom Signalwandler für 0 - 10 V PCE-P17U |
|
|
Lieferumfang Signalwandler für 0-10 V PCE-PG17U |
|
|
1 x Signalwandler für 0 ... 10 V PCE-PG17U, 1 x Bedienungsanleitung |
|
|
|
|
|
Weitere Signalwandler aus der PCE-P17 Serie:
(Signalwandler für Strom-Prozesssignale, als galvanischer Trennung einsetzbar)
(Signalwandler für Typ-K Thermoelemente, Ausgang: 4 ... 20 mA)
(Signalwandler für PT100 Widerstandsthermometer, Umwandlung von °C in mA)
Nachfolgend sehen Sie Signalwandler, die als Trennwandler eingesetzt werden können:
(Signalwandler mit Universaleingang, Ausgang 4 ... 20 mA)
(Universal-Trennwander für diverse Signalformen, optional mit Display)
(Signalwandler für für Widerstands-, Spannungs- und Stromsignale, Konfiguration über Software)
(Signalwandler wandelt bis zu 110 vers. Eingangssignale in galvanisch getrennte Normsignale um) |
|
|
