PID-Regler PCE-RE100P
PID-Regler mit verschiedenen Regelausgängen / Universal-Analog-Eingang /
Programmregelung / RS485-Schnittstelle / 4 Digitaleingänge / int. Sensorversorgung

Der PID-Regler wird zur Temperatur- und Prozessregelung verwendet. Die vielfältigen Ein- und Ausgänge, welche standardmäßig am PID-Regler verbaut sind, ermöglichen es, dass der Regler universell einsatzbar ist. Der PID Regler ist mit einer Programmregelung ausgestattet. Im Regler können bis zu 16 Programme mit je 8 Segmenten eingestellt werden. Über die vier digitalen Eingänge können die jeweiligen Regelprogramme gestartet und gestoppt, sowie pausiert und wieder aufgenommen werden. Ebenso kann zwischen den Programmen umgeschaltet werden.

Der PID Programmregler ist mit einem Universaleingang ausgestattet an den verschiedene Temperatursensoren und auch Sensoren mit Prozesssignalausgang angeschlossen werden können.Das große LCD Display informiert kontinuierlich über Soll- und Istwerte, und ebenso über die Zustände der Ausgänge und der jeweiligen Regelprogramme. Im Regler ist zur Anbindung an ein Prozessleitsystem eine RS485 Modbusschnittstelle eingebaut.

Sollten Sie weitere Fragen zu dem PID-Regler haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie bitte unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne zu dem PID-Regler oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Universaleingang
- einstellbare Programmregelung
- 3,5" LCD Anzeige
- Relais-, SSR- und Analogausgang

- 50 ms Abtastrate
- Autotune PID
- Speicher für mehrere PID-Parameter
- RS485 Modbusschnittstelle

Technische Daten

Messfunktion

Eingangsart

Mess- & Anzeigebereich

Genauigkeit

Thermoelement

Typ B
Typ E
Typ J
Typ K
Typ L
Typ N
Typ R
Typ S
Typ T
Typ U

200 ... 1800 °C
-100 ... 900 °C
-100 ... 900 °C
-100 ... 1300 °C
-100 ... 900 °C
-200 ... 1300 °C
0 ... 1700 °C
0 ... 1700 °C
-250 ... 300 °C
-200 ... 400 °C

±0.1 % ± 2 °C
±0.1 % ± 0,5 °C
±0.1 % ± 0,5 °C
±0.1 % ± 0,5 °C
±0.1 % ± 1.5 °C
±0.1 % ± 0,5 °C
±0.1 % ± 1 °C
±0.1 % ± 1 °C
±0.1 % ± 0,5 °C
±0.1 % ± 0,5 °C

Widerstandssensoren

Pt100

NTC

-200 ... 850 °C
-100 ... 160 °C
-60 ... 150 °C

±0.1 % ± 0,5 °C
±0.1 % ± 0,5 °C
±0.1 % ± 0,5 °C

Prozesstrom

0 ... 20 mA
4 ... 20 mA

-32768 ... 32767
-3276,8 ... 3276,7
-327,68 ... 327,67
-32,768 ... 32,767

±0.1 % ±1 Digit
±0.1 % ±1 Digit

mV

0 ... 150 mV

±0.1 % ±20 μV

Prozesspannung

0 ... 5 V
1 ... 5 V
0 ... 10 V

±0.1 % ±1 Digit
±0.1 % ±1 Digit
±0.1 % ±1 Digit

Widerstand

0 ... 550 Ω
0 ... 10 kΩ

±0.2 % ±0.1 Ω
±0.5 % ±10 Ω

Digital Eingang zur Programmsteuerung

5 V oder 30 V
RI = 100 Ω

Start-Stop-Pause
Vorheriges Programm
Nächste Programm

Ausgang

Regelrelais: NO/NC 250 V AC / 2 A
Alarm 1: NO/NC 250 V AC / 2 A
Alarm 2: NO 250 V AC / 2 A
SSR: 0 ... 12 V / 40 mA
mA: 0/4 ... 20 mA (max. 750 Ω)
V: 0 ... 10 V

Spannungsversorgung

90 ... 250 V AC / 50/60 Hz

Leistungsaufnahme

7 VA

Elektrischer Anschluss

2,5 mm² über Schraubklemmen

Schnittstelle

RS485 Modbus RTU

Betriebsbedingungen

0 ... 50 °C / max. 80 % r.F.

Lagerbedingungen

-25 ... 70 °C / max. 80 % r.F.

Schutzgrad

Front: IP65
Rückseite: IP20

Abmessungen

96 x 96 x 81 mm

Schalttafelausschnitt

92 x 92 mm

Gewicht

ca. 400 g

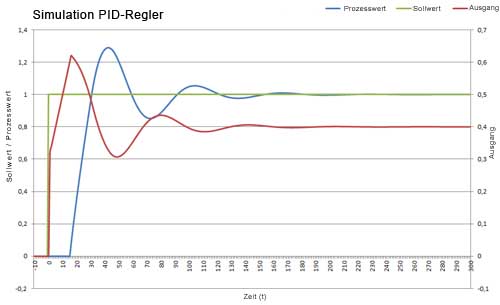

Die Simulation von einem PID-Regler.

Lieferumfang
1 x PID-Regler PCE-RE100P, Befestigungsmaterial, Bedienungsanleitung
