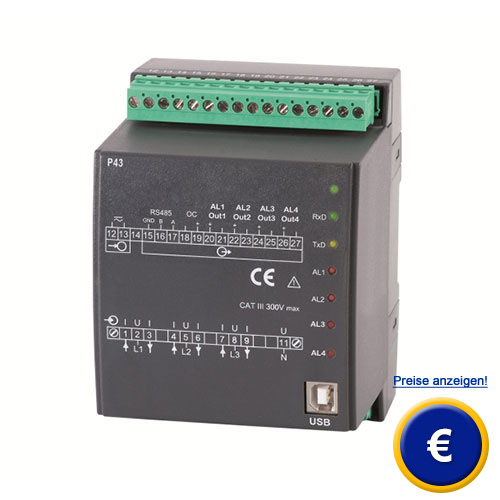

Leistungs-Messwandler PCE-P43

Leistungs-Messwandler PCE-P43
Leistungs-Messwandler zur Überwachung von 3-Phasen Netzparametern / programmierbar / Analogausgang / Modbusschnittstelle / Hutschienenmontage /

Der Leistungs-Messwandler PCE-P43 ist für Messungen und Weitergabe von Messdaten von 3-Phasigen Stromnetzen entwickelt. Der Leistungs-Messwandler kann dabei an symmetrischen sowie unsymmetrischen Netzen angeschlossen werden. Am Leistungs-Messwandler können Ströme direkt oder indirekt über Messwandler gemessen werden. Hier zu bietet der Leistungs-Messwandler die Möglichkeit die Stromwandler-Verhältnisse via Software einzustellen. Die komplette Einstellung des Leistungs-Messwandlers erfolgt über die frontseitig angebrachte USB Schnittstelle. Die Messwerte werden vom Leistungs-Messwandler in ein Normsignal umgewandelt und auch via Modbus weitergegeben. Die Montage vom Leistungs-Messwandler erfolgt auf einer Hutschiene. Neben der analogen Messwertweitergabe vom Leistungs-Messwandler, kann der der Leistungs-Messwandler über die eingebauten Relais Alarme schalten und den Anwender bei unter oder Überschreitung einer Last warnen. Der Leistungs-Messwandler kann überall dort eingesetzt werden, wo dauerhaft 3-pahsige Netze überwacht werden sollen. Gerade im Bereich des Energiemanagements findet der Leistungs-Messwandler seine Anwendung. Sollten Sie weitere Fragen zu dem Leistungs-Messwandler PCE-P43 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich präziser Leistungs-Messwandler oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- einfache Montage auf der Hutschiene
- Impulsausgang, Alarmrelais
- Strom- oder Spannungsausgang
- direkte und indirekte Messung

- einstellbar über USB
- RS485 Modbusschnittstelle
- Messwertspeicher
- frei programmierbar

Technische Daten vom Leistungs-Messwandler PCE-P43

Messgröße

Messbereich

Genauigkeit vom Mb.

Wechselstrom
(L1, L2, L3)

1 A AC
5 A AC

± 0,2 %

Wechselspannung
(L1, L2, L3)

2,9 ... 276 V AC (L-N)
10 ... 480 V AC (L-L)

± 0,2 %
± 0,5 %

Frequenz
(L1, L2, L3)

47 ... 63 Hz

±0,1 %

Wirkleistung
(L1, L2, L3, ∑)

-1,65 ... 1,65 kW

± 0,5 %

Blindleistung
(L1, L2, L3, ∑)

-1,65 ... 1,65 kvar

± 0,5 %

Scheinleistung
(L1, L2, L3, ∑)

1,4 VA ... 1,65 kVA

± 0,5 %

tan(phi)
(L1, L2, L3, ∑)

-1,2 ... 1,2

± 1 %

Leistungsfaktor
(L1, L2, L3, ∑)

-1 ... 1

± 0,5 %

Wirkenergie
(erzeugt / abgegeben)
(∑)

0 ... 99.999.999,9 kWh

± 0,5 %

Blindenergie
(kapazitiv / induktiv)
(∑)

0 ... 99.999.999,9 kvarh

± 0,5 %

Ausgang (Anzahl wählbar / max. 4)

-20 ... 20 mA

Relaisausgang (Anzahl wählbar/ max. 4)

Schließer 250 V / 0,5 A AC

Impulsausgang

Open collector, passiv,
Entspricht EN62053-31
5000 ... 20000 Imp/kWh programmierbar

Schnittstelle

RS485 Modbus RTU 8N1, 8N2, 8E1, 8O1

Programmierschnittstelle

USB Modbus RTU 8N2

Abmessungen

45 x 100 x 120 mm

Gewicht

300 g

Schutzgrad

IP40

Spannungsversorgung

85 ... 253 V AC / DC
20 ... 50 V AC / DC

Betriebsbedingungen

-10 ... 55 °C
0 ... 95 % r.F.

Lagerbedingungen

-30 ... 70 °C
0 ... 95 % r.F.

Messkategorie

CAT III / 300 V

Lieferumfang Leistungs-Messwandler PCE-P43

1 x Leistungs-Messwandler PCE-P43, 1 x Bedienungsanleitung
