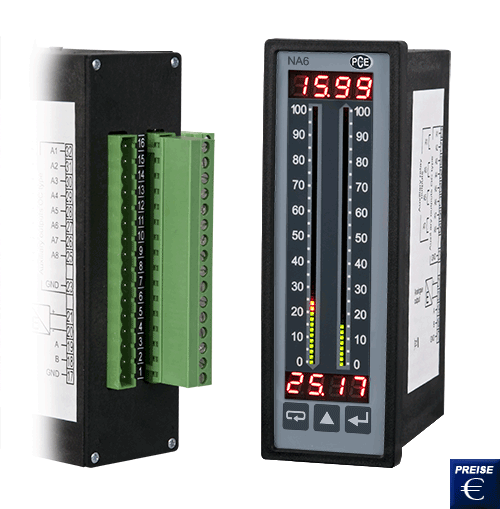

PCE-NA 6
|
||
|
Der Balkenanzeiger PCE-NA 6 wurde dafür entwickelt zwei Messwerte gleichzeitig auf einem Anzeigegerät dazustellen. So können zum Beispiel auf dem Balkenanzeiger die Werte für Temperatur und Luftfeuchte parallel angezeigt werden. Gerade in der Klimaüberwachung ist dies von großem Vorteil. Der Balkenanzeiger verfügt über universelle Eingänge so ist es möglich an den Balkenanzeiger Normsignale, Thermoelemente oder Widerstandsthermometer anzuschließen. Die 55-stelligen Balken der Anzeige sind frei skalierbar und lassen sich, wie auch die 4-stelligen Siebensegmentanzeigen über die Tasten des Displays programmieren. Die Programmierfunktion der Balkenanzeiger kann über einen vierstelligen PIN vor Manipulation geschützt werden. Ebenfalls verfügt der Balkenanzeiger PCE-NA 6 wie sein kleiner Bruder PCE-NA 5 über vier Alarmrelais, die bei verschiedenen Grenzwerten bestimmte Dinge schalten können. Besonders kritische Messgrößen können über den integrierten Analogausgang des Balkenanzeigers an einen Bildschirmschreiber gesendet werden. Der Balkenanzeiger verfügt über eine RS-485 Schnittstelle, die das Modusprotokoll unterstützt. So sind die Messwerte überall im System verfügbar. Hier finden Sie eine Übersicht weiterer Balkenanzeiger. Sollten Sie weitere Fragen zur Balkenanzeige PCE-NA 6 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie bitte unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Wir beraten Sie gerne bezüglich der Balkenanzeige PCE-NA 6 oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH. |
||
|
|
||
|
- zwei 55-stellige Balkenanzeiger - zwei 4-stellige 7-Segmentanzeigen - Analogausgang |
- vier Alarmrelais - 24V Sensorversorgung - RS-485 Schnittstelle |
|
Technische Spezifikation |
||
|
Eingang |
Art | Messbereich |
| PT 100 | -200 °C ... 850 °C | |
| PT 500 | -200 °C ... 850 °C | |
| PT 1000 | -200 °C ... 850 °C | |
| J (Fe-CuNi) | -100 °C ... 1100 °C | |
| K (NiCr-NiAl) | -100 °C ... 1370 °C | |
| N (NiCrSi-NiSi) | -100 °C ... 1300 °C | |
| E (NiCr-CuNi) | -100 °C ... 850 °C | |
| R (PtRh13-Pt) | 0 °C ... 1760 °C | |
| S (PtRh10-Pt) | 0 °C ... 1760 °C | |
| S (PtRh10-Pt) | -50 °C ... 400 °C | |
| Widerstand | 0 Ω ... 10 kΩ | |
| Spannung |
± 300 mV ± 0 V ... 600 V |
|
| Strom |
± 40 mA ± 5A |
|
| Analogausgang |
galvanisch getrennt 0 / 4 mA ... 20 mA (RL ≤ 500 Ω) Ansprechzeit 100 ms |
|
| Relaisausgang (4 Stück) |
max. 250 AC V / 150 DC V max. 5 A (250 AC V / 30 DC V) max. 1250 VA / 150 W |
|
| Digitalausgang | RS485 | |
| Sensorversorgung | 24 V DC, max. 30 mA | |
|
Numerische Anzeige |
4-stellige 7-Segment LED-Anzeige |
|
|
Anzeigebereich |
-1999 ... 9999 |
|
|
Anzeigeeinheit |
wählbar (56 verfügbare Einheiten) |
|
| Balkenanzeige | 2 x 88 mm / 2 x 55 Segmente | |
| Auflösung der Balkenanzeige | Programmierbar | |
| Genauigkeit der Balkenanzeige | ± 0,5 Segmente | |
|
Umgebungsbedingungen |
Betrieb: -10 °C ... 55 °C / < 95% rF Lagerung: -25 °C ... 70 °C / keine Kondensation |
|
|
Abmessungen |
48 mm x 144 mm x 100 mm |
|
|
Schalttafelausschnitt |
44 mm x 137 mm |
|
| Versorgungsspannung |
85
... 253 V AC (45 ... 65 Hz) oder DC |
|
| Leistungsaufnahme | < 12 VA | |
| Schutzart | Front: IP 50 | |
|
Gewicht |
< 400 g |
|
|
Montage |
Montageclips mit Klemmschrauben, Anschluss über Klemmleiste |
|
|
Gehäuse |
Robustes Kunststoffgehäuse |
|
|

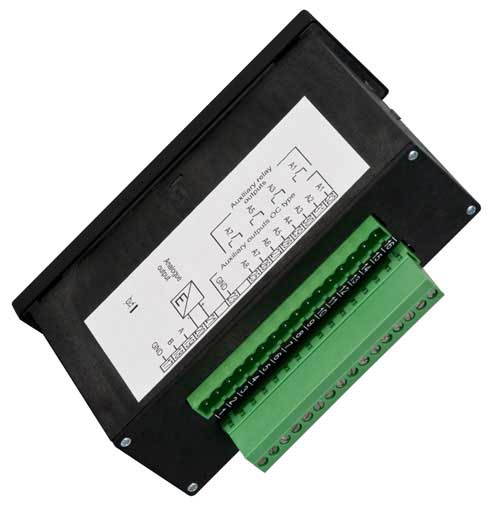

Hier sehen Sie die Anschlüsse des Balkenanzeiger PCE-NA 6 |
||
|
|
||
| Lieferbare Varianten des Balkenanzeiger PCE-NA 6 | ||
|
PCE-NA 6-1 |
Spannungsversorgung 85 … 253 V AC/DC |
|
| PCE-NA 6-2 | Spannungsversorgung 85 … 253 V AC/DC, Analogausgang 4…20 mA, RS485-Schnittstelle | |
| PCE-NA 6-3 | Spannungsversorgung 20 … 40 V AC/DC | |
| PCE-NA 6-4 | Spannungsversorgung 20 … 40 V AC/DC, Analogausgang 4…20 mA, RS485-Schnittstelle | |
 |
 |
|
|
