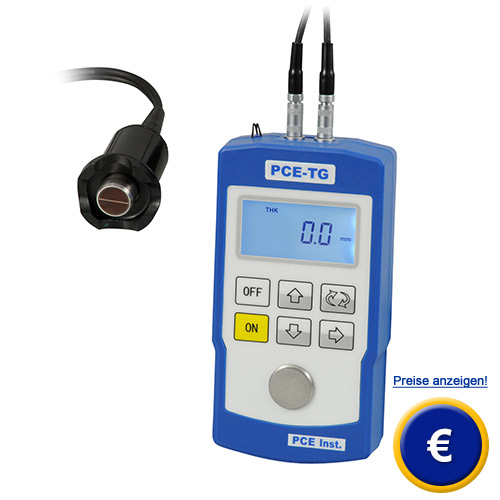

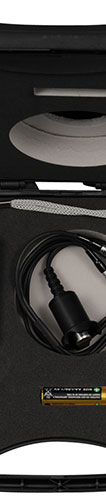

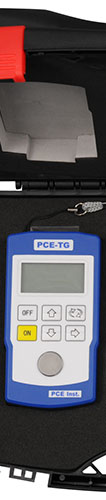

Wandstärkenmessgerät PCE-TG100
für verschiedenste Werkstoffe, wie Metalle, Glas, homogene Kunststoffe ...
(mit einstellbarer Ultraschall-Geschwindigkeit)

Das PCE-TG 100 ist ein einfach zu bedienendes Wandstärkenmessgerät für Metalle, Glas und homogene Kunststoffe. Dieses Messgerät arbeitet zum genauen Messen der Wandstärke / Wanddicke mit Ultraschall. Verschiedene Materialien benötigen unterschiedliche Ultraschall-Geschwindigkeiten. Das Messgerät ist werkseitig mit fünf verschiedenen Schallgeschwindigkeiten für unterschiedliches Material voreingestellt. Mit dem Gerät ermitteln Sie in Sekunden die Wandungsstärken von Metall, Glas und Kunststoffen und anderen homogenen Werkstoffen. Die Schallgeschwindigkeit kann frei am Wandstärkenmessgerät eingestellt und somit auf unterschiedlichste Materialien angepasst werden. Die Ultraschallsonde besitzt einen Messkopf, der in einen federnden schwarzen Federring eingepasst ist. Der Federring besitzt seinerseits runde Ausschnitte, sodass eine Messung auf geraden, ebenen oder auch runden Materialoberflächen möglich ist. Wenn Sie die Materialdicke in Engstellen erfassen möchten, können Sie den schwarzen Adapterkopf auch kurzzeitig abschrauben, sodass nur der tatsächliche Sensorkopf zum Einsatz kommt (DRM = 10 mm). Das Messgerät wird kalibriert geliefert. Als Zubehör können Sie bei Erstbestellung oder bei einer Rekalibrierung eine ISO-Laborkalibrierung inklusive Zertifikat bestellen. Sollten Sie weitere Fragen zu dem Wandstärkenmessgerät, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dem  Wandstärkenmessgerät oder allen anderen Produkten auf dem Gebiet der Messgeräte, der Regeltechnik oder der Waagen der PCE Deutschland GmbH.

- einsetzbar für Metalle, Glas Kunststoffe

- 5 MHz Prüfkopf

- Auflösung 0,1 mm

- 4-stellige LCD-Anzeige

 - bis 225 mm Materialdicke

 - Batteriestatus-Anzeige

 - automatische Kalibrierung

 - integrierter 3,0 mm Kalibrierblock

Display Materialdickenmessgerät

Das Display vom Wandstärkenmessgerät wenn keine Materialdicke gemessen wird. Es wird kein Messwert angezeigt.

Bei korrekter Nutzung indiziert das Wandstärkenmessgerät, dass der Messkopf aufgesetzt wurde.

Technische Daten Wandstärkenmessgerät

Messbereich

0,8 mm ... 225,0 mm

Messbare Werkstoffe

Eisen, Nichteisen, Stahl, Kunststoff, Glas, Gold und alle anderen homogenen Werkstoffe
(ohne Lufteinschlüsse)

Frequenz

5 MHz

Auflösung

0,1 mm

Genauigkeit

±(0,5 % + 0,1 mm) bei 0,8 ... 99,9 mm
±(1 % + 1 mm) bei 100 ... 300 mm

Kalibrierung Materialdickenmessgerät

3,0 mm Stahlblock

Schallgeschwindigkeitsbereich

1000 ... 9999 m/s (frei einstellbar,
je nach zu prüfendem Werkstoff)

Auflösung Schallgeschwindigkeit

1 m/s

Anzeige

4-stelliges LC-Display

Oberflächentemperatur für Messsonde

Standard -10 ... 50 °C

Messkopfdurchmesser

10 mm

Messkopfform

gerade

Einsatztemperaturbereich

0 ... 40 °C

Umgebungsfeuchte

20 ... 90 % r.F.

Batteriestatusanzeige

zu geringe Spannung wird angezeigt

Spannungsversorgung

2 x 1,5 V AA Batterien

Batterie-Lebensdauer

ca. 250 h

Selbstabschaltung

zur Batterieschonung
(nach ca. 3 min ohne Betätigung)

Abmessung

127 x 67 x 30 mm (H x B x T)

Gewicht

ca. 240 g inkl. Batterien

Anwendungsbeispiele Wandstärkenmessgerät PCE-TG100

Wandstärkenmessgerät mit Koppelgel

Wandstärkenmessgerät auf Werkstück

Kalibrierung vom Wandstärkenmessgerät auf dem integrierten Standard.

 Einstellung der Schallgeschwindigkeit am  Wandstärkenmessgerät

erhältliches Zubehör

- Koppelgel zum Wandstärkenmessgerät

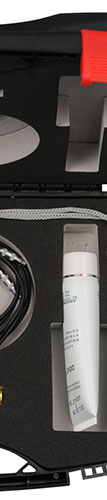

Im Standard-Lieferumfang befindet sich eine Tube mit Koppelgel. Wenn Sie direkt nach Bestellung eine größere Messreihe planen, sollten Sie eine weitere Menge an Gel mitbestellen. Die Verwendung des Koppelgels empfiehlt sich  immer (zur Herstellung eines besseren Kontaktes zwischen Sensorkopf und Werkstück, sowie zum Schutz der Sensoroberfläche)

- ISO Laborkalibrierung und Zertifizierung

für Betriebe, die das Wandstärkenmessgerät in den betriebsintern Prüfmittel-Pool aufnehmen möchten oder zur jährlichen Rekalibrierung. Die Zertifizierung vom Materialdickenmessgerät nach ISO 9000 beinhaltet eine Laborkalibrierung inklusive Prüfschein mit allen Messwerten.

- Spezial-Prüfsonden für Wandstärkenmessgerät

Für das Wandstärkenmessgerät sind diverse Prüfsonden für spezielle Einsatzzwecke erhältlich

Standardprüfkopf für Wandstärkenmessgerät

Prüfkopf mit gefedertem Korpus. Anschluss an das Materialdickenmessgerät über Lemostecker. Die Einkerbungen im Standardprüfkopf für das Wandstärkenmessgerät ermöglichen Messungen an runden Materialien. Der Durchmesser vom Prüfkopf beträgt 10 mm. Die Messfrequenz liegt bei 5 MHz. Der Prüfkopf für das Materialdickenmessgerät kann im Temperaturbereich von 0 ... 40 °C eingesetzt werden. Verwendet wird die Standardprüfsonde für das Wandstärkenmessgerät PCE-TG110 für Eisen, Nichteisen, Stahl, Kunststoff, Glas, Gold und alle anderen homogenen Werkstoffe. Der Standardprüfkopf ist am Wandstärkenmessgerät PCE-TG100 verbaut.

Hochtemperaturprüfkopf

Der Hochtemperaturprüfkopf für das Wandstärkenmessgerät kann für Temperaturen bis 400 °C eingesetzt werden. Dies ermöglicht die Materialdickenmessung zum Beispiel unmittelbar nach dem Walzprozess von Stahl. Das Hochtemperaturprüfkopf kann aber auch für die Prüfung von Wasserleitungen, Dampfleitungen und Leitungen für Chemikalien eingesetzt werden. Der Hochtemperatur-Prüfkopf wird wie der Standardprüfkopf an das Wandstärkenmessgerät adaptiert. Die Kalibrierung erfolgt über den am Wandstärkenmessgerät angebrachten Kalibrierstandard. Der Prüfkopf findet sich auch im Wandstärkenmessgerät PCE-TG110 wieder.

Mikrosonde für Wandstärkenmessgerät

Die Mikrosonde für das Wandstärkenmessgerät wird verwendet um an schwer zugänglichen Stellen die Materialdicke genau zu bestimmen. Ebenfalls kann der Prüfkopf eingesetzt werden um mit Hilfe vom Wandstärkenmessgerät an dünnen Rohren oder sehr winkeligen Werkstücken die Materialdicke zu messen. Der Durchmesser der Sonde für das Wandstärkenmessgerät beträgt 7 mm. An dem Wandstärkenmessgerät wird der Prüfkopf über die Lemo-Stecker angeschlossen und wird über die interne Kalibrierfunktion auf das Materialdicken-Messgerät eingestellt. Standardmäßig ist die Mikrosonde an dem Wandstärkenmessgerät PCE-TG120 verbaut.

Theorie zum Wandstärkenmessgerät

Das Wandstärkenmessgerät wird eingesetzt um mit Hilfe von Ultraschall die Dicke von Materialien zu bestimmen. Als Ultraschall bezeichnet man mechanische Schallwellen ab einer Frequenz von 20 kHz. Diesen Ultraschall macht sich das Wandstärkenmessgerät zu Nutze. Für die Messung der Materialdicke werden in der Regel Frequenzen im Bereich zwischen 0,25 MHz und 10 MHz eingesetzt. Dabei werden niedrige Frequenzen bei einem Ultraschalldickenmessgerät eingesetzt um die Materialdicke von grobe Materialien wie zum Beispiel Gusseisen zu messen. Der Große Vorteil die Materialdicke mit einem Wandstärkenmessgerät auf Ultraschallbasis zu messen liegt darin, dass die Materialdicke an besonders schwer zugänglichen Stellen leicht zu bestimmen ist. Mehr zur Theorie zum Wandstärkenmessgerät auf Basis der Ultraschallmessung können Sie hier nachlesen.
